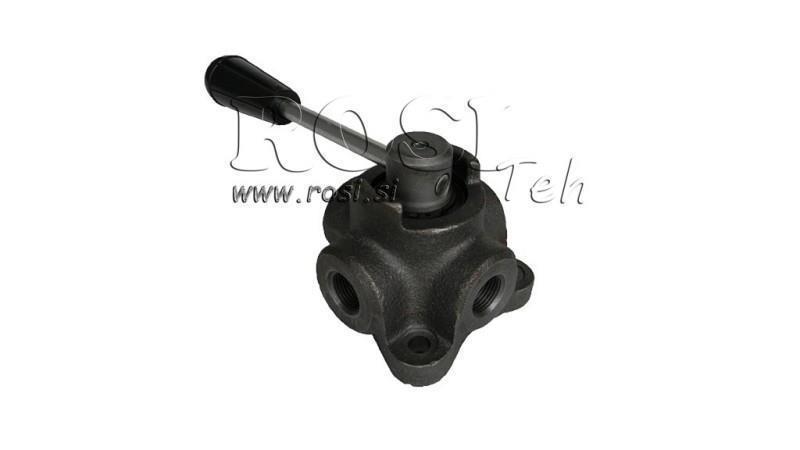

MANUÁLNÍ 4-CESTNÝ VENTIL IF 1/2 - 60LIT

Použití:

Ventil se používá jako čtyřcestný ventil. Tok oleje, který vstupuje do ventilu přes dva vstupy, je přesměrován na dva výstupy. Může být použit pro dvojčinné pohony/válce nebo pro obracení směru otáčení hydraulického motoru.

Materiál:

Skříň: litina, vnitřní pevný materiál
Těsnění: standardní Buna N

Připojení:

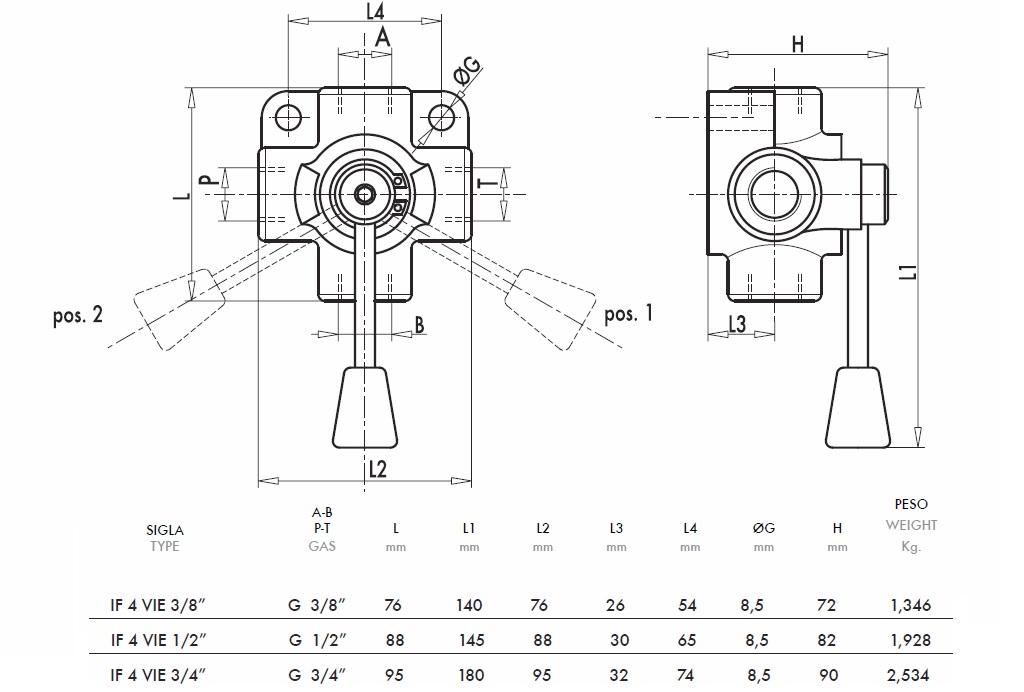

Připojte 'P' na tlakové straně a 'A' a 'B' na porty, 'T' na návrat a 'A' a 'B' na pohon/válec nebo hydraulický motor.  Když je páka v poloze '1', 'P' je připojeno k 'A', zatímco 'B' se vypouští do nádrže 'T'.  Když je páka v poloze '2', 'P' je připojeno k 'B', zatímco 'A' se vypouští do nádrže 'T'. Když je páka ve střední poloze, všechny porty jsou uzavřeny (uzavřené centrum).
