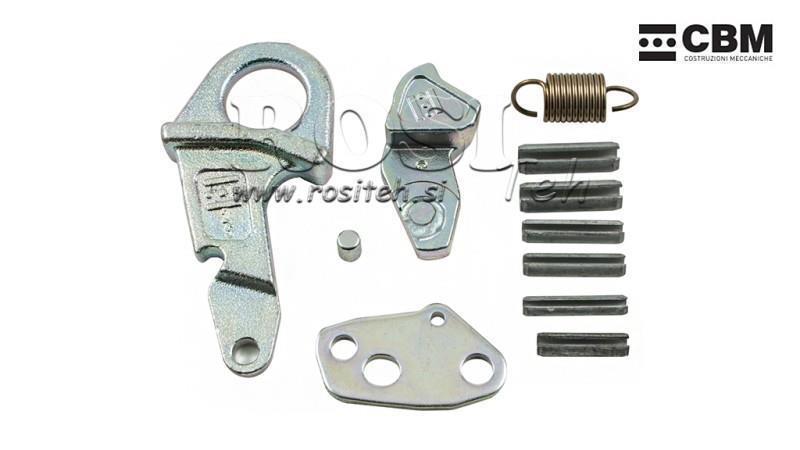

MECHANIZMUS A HOOG JAVÍTÁSÁRA CAT.3 ÉS 3S CBM

Leírás:

KARBANTARTÁSI VAGY CSERE ÚTMUTATÓ

Rendszeres vízmosással, azaz a talaj, sár és egyéb szennyeződések rendszeres eltávolításával a horgonyok nem igényelnek különleges beavatkozásokat. A mosás gyakorisága a munka típusától és a tereptől függ. Azonban előfordulhat, hogy szükség van egyes elhasználódott alkatrészek cseréjére.

A horgony belső alkatrészeinek cseréjéhez ajánlott eltávolítani az alsó karokat. A szétszereléshez szükséges:
1.) Tisztítsa meg a horgony belsejét, távolítsa el a sárt, talajt és egyéb szennyeződéseket.
2.) Engedje el a rugót (9) a csap (3) alól, és húzza ki a rugócsapot (2). (1. kép)
3.) Igazítsa a csapot (4) a lyukhoz (5), és húzza ki. (2. kép)
4.) Távolítsa el a vezérlő kart (6) a felső nyílásból, és távolítsa el a csavart, lemezt és rugóegységet (7-8-9) az oldalról.
5.) Távolítsa el az elasztikus csapokat (1A-1B)

ÚJRAÖSSZESZERELÉS

1.) Szerelje be a lábakat (1A-B), ügyelve arra, hogy az 1A-B a 3. képen látható módon legyen orientálva (barázda lefelé)
2.) Helyezze be a zár egységet – lemez és rugó (7-8-9), összekapcsolva a lemezt a zárral. (3. kép)
3.) Igazítsa a lemez (8) lyukát (12) a horgony lyukához (5), és helyezze be a kart (6) a felső nyíláson keresztül. Fedje le a horgonyt a lemezzel, és rögzítse a csap segítségével. (2. kép)
4.) Igazítsa a zár egységet, lemezt és rugót a horgony testével, és rögzítse a csap (2) segítségével, ügyelve arra, hogy a csap a felső lyukakkal és a horgony alsó részével legyen egy vonalban.
Végül rögzítse a rugót (9) a csaphoz (3). (1. kép)
