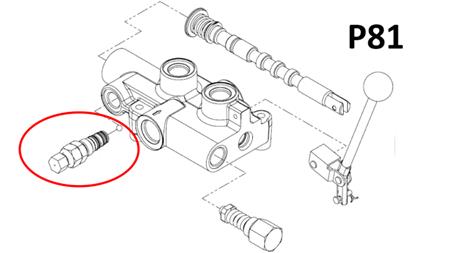

DRUKVERBINDINGSPIJN VOOR KLEP P81

Beschrijving

DRUKVERBINDINGSPIJN VOOR KLEP P81

Deze functie maakt een drukontkoppelingssysteem mogelijk (de hendel wordt teruggebracht naar de neutrale positie). Wanneer de spindel handmatig in het drukontkoppelingssysteem wordt bewogen, wordt de olie omgeleid naar de 'B' werkpoort (weg van de hendel). Wanneer de druk in poort “B” de ingestelde waarde overschrijdt, laat de drukontkoppelingspin de controlehendel naar de neutrale positie terug.

De fabrieksinstelling is 70 bar.

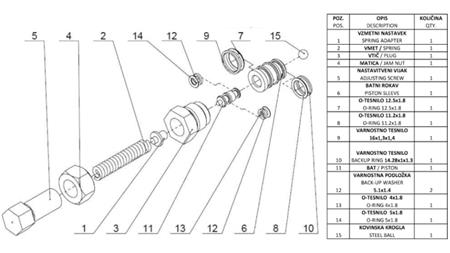

De drukontkoppelingspin is verstelbaar door de moer (4) los te draaien; het draaien van de instelschroef (5) met de klok mee verhoogt de druk op de drukontkoppelingspin, en tegen de klok in verlaagt de druk. WAARSCHUWING: Als de drukontkoppelingspin op een te hoge druk is ingesteld, zal de hendel niet naar de neutrale positie ontkoppelen, of als deze op een te lage druk is ingesteld, zal de drukontkoppelingspin de hendel niet in de gereed-om-te-ontkoppelen positie houden.
