HÜDRAULIKA KLAPP 4XP80

Üldine kirjeldus:

Manuaalne või mehaaniline hüdraulika klapp Р80 on mõeldud töövoo jaotamiseks ja juhtimiseks hüdraulikapumba ja tarbijate (silindrid, hüdraulilised mootorid…) vahel.
Hüdraulika klappe kasutatakse erinevatel eesmärkidel põllumajanduses, tööstuses, ehituses jne. järgmiste juhtimiseks:

• ühepoolsete silindrite
• kahepoolsed silindrid
• hüdraulilised mootorid
• ujufunktsioonid (kühvlile)
• joystickid (üles-alla, vasak-parem)

Need on kokku pandud 1 kuni 6 kangist koosnevas plokis.

Toimimine:

Kõik hüdraulika klapid on varustatud turvaventiiliga. Neutraalses asendis (kang keskel) ringleb õli klapi kaudu. Kui kangi liigutatakse ühele või teisele poole, põhjustab hüdraulika klapp silindri liikumise või hüdraulilise mootori pöörlemise ühes või teises suunas. Kangist vabastamisel naaseb see automaatselt neutraalsesse asendisse, hüdrauliline mootor või silinder peatub praeguses asendis ja õli ringleb taas klapi kaudu. On võimalik kasutada nn 'sulge keskuse' elementi, mis muudab klapi nii, et neutraalses asendis ei ringle õli klapi kaudu või selline klapp ei voola enam. Teiste klappide kasutamisel või ühendamisel on vajalik kasutada 'ülekande' elementi, mis võimaldab õli tarnimist teistele klappidele.

Ujufunktsiooniga spindlitega klappide puhul võimaldab see silindril õli vabalt voolata, mis tähendab, et silinder liigub vabalt (või lumekühvel kohandub maastikuga).

Ühepoolsete silindrite jaoks mõeldud spindlitega klapid on mõeldud ühepoolsete silindrite jaoks.

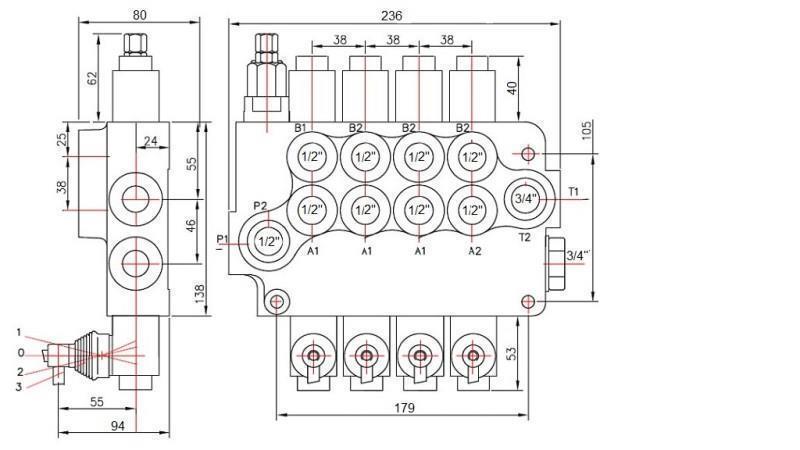

Konstruktsioon:

Р80 on monobloki jaotamisventiil. See on valmistatud malmist EN-GJL300. Spindlid on valmistatud süsinikterasest ja on kõva kroomkattega.

Ühendused:

Spindel on kinnitatud kahe M8 kruviga.

.
