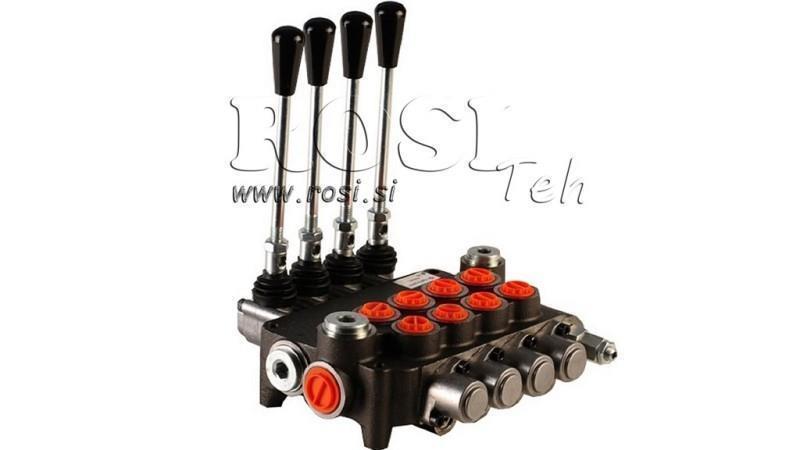

MANUAALINEN HYDRAULINEN VENTTIILI MONOBLOKKI 4xZ80
| Tekniset tiedot | |
| Toimittaja: | Bulgaria |
| Palautus tai vaihto: | 14 päivää |
| Takuu: | 6 kuukautta |
| Tuotteen paino: | 11,5 kg |
| Venttiilityyppi: | Z80-monoblock |
| Nimellisvirtaus: | 80 L/min |
| Lohkojen määrä: | 4 |
| Rungon materiaali: | Valurauta |
| Karan materiaali: | Hiiliteräs (halkaisija 18 mm) |
| Käyttö: | Mekaaninen (ohjausvivulla) |
| Hydrauliikkapiiri: | Rinnankytkentä |
| Maks. paine (T-portti): | 35 bar (paluupaine) |
| Maks. paine (P-portti): | 315 bar (tulopaine) |
| Maks. paine (A- ja B-portit): | 315 bar (työpaine) |
| Tehtaalla asetettu paineenrajoitusventtiili: | 180 bar |
| Paineenrajoitusventtiilin säätöalue: | 120-250 bar |
| Sisäinen vuoto: | 8 cm³/min, kun Δp = 100 bar ja 40°C |
| Käyttölämpötila: | -40°C – +60°C |
| Öljyn käyttölämpötila: | -20°C – +80°C NBR-tiivisteillä, -20°C – +100°C FPM-tiivisteillä |
| Öljyn viskositeetti: | 15–75 mm²/s (suositeltu) |
Kuvaus
Z80-hydrauliikan monoblock-venttiilit on suunniteltu hydrauliöljyn virtauksen luotettavaan ja tarkkaan ohjaukseen pumpun ja hydraulisten toimilaitteiden välillä. Niitä on saatavana 1–6 lohkolla, jolloin voidaan ohjata yhdestä kuuteen itsenäistä hydraulitoimintoa järjestelmän vaatimusten mukaan.
Jokaisessa lohkossa on A- ja B-työportit. Vakiomallisessa BSP-versiossa P-paineen tuloliitännässä käytetään G 1/2 -liitäntää, T-paluuliitännässä G 3/4 -liitäntää ja A- sekä B-työporteissa G 1/2 -liitäntöjä. Valitusta karakonfiguraatiosta riippuen venttiili soveltuu kaksitoimisten tai yksitoimisten hydraulisylinterien, hydraulimoottorien ja muiden hydraulisten toimilaitteiden ohjaukseen.
Käsikäyttöisessä versiossa venttiiliä ohjataan mekaanisesti vivuilla. Yksittäisen vivun liikuttaminen ohjaa hydrauliöljyn vastaavaan työporttiin ja ohjaa siten liitetyn toimilaitteen liikesuuntaa. Keskiasennossa kyseinen hydraulitoiminto ei ole aktivoituna.
Z80-venttiilien tärkeimmät edut:
- nimellisvirtaus: 80 l/min,
- suurin työpaine: 315 bar,
- saatavana 1–6 lohkolla,
- kompakti ja kestävä monoblock-rakenne,
- yksinkertainen ja suora käsikäyttö,
- yksittäisten hydraulitoimintojen riippumaton ohjaus,
- vakiomalliset hydrauliliitännät,
- soveltuu erilaisiin liikkuviin ja kiinteisiin hydrauliikkajärjestelmiin.
Z80-venttiilit on varustettu pääpaineenrajoitusventtiilillä ja takaiskuventtiilillä. Niitä on saatavana rinnankytkentä- tai tandem-konfiguraatioina, ja lisävarusteena on Power Beyond (Carry Over) -liitäntä lisähydrauliikkaventtiilien kytkemistä varten.
Z80-hydrauliikan monoblock-venttiilit soveltuvat käytettäviksi maatalous- ja metsäkoneissa sekä erilaisissa teollisuuden ja liikkuvan kaluston hydrauliikkalaitteissa. Sopivan lohkomäärän ja karatyypin valinta mahdollistaa venttiilin sovittamisen kunkin koneen tai käyttökohteen erityisiin hydraulitoimintoihin.

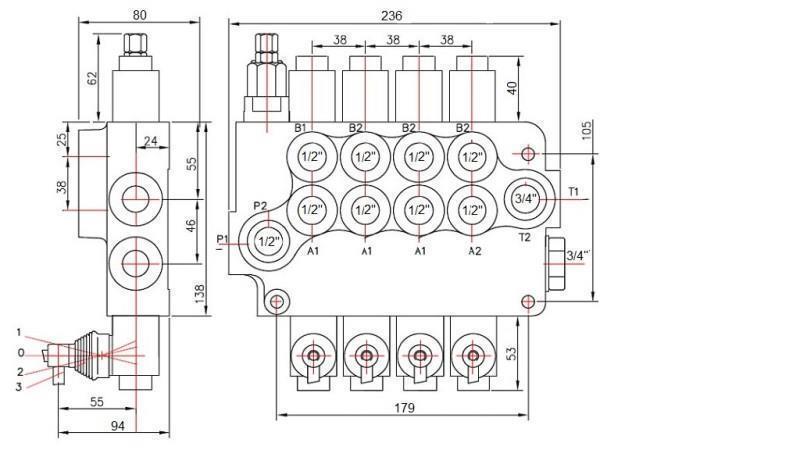

Mitat

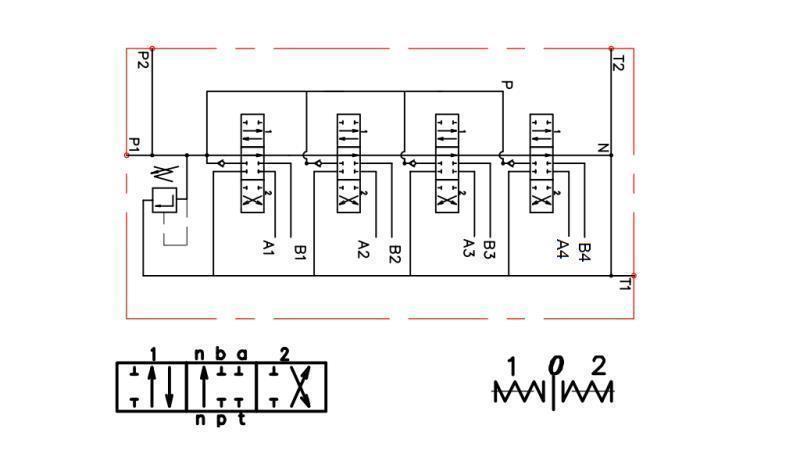

Hydrauliikkakaavio
