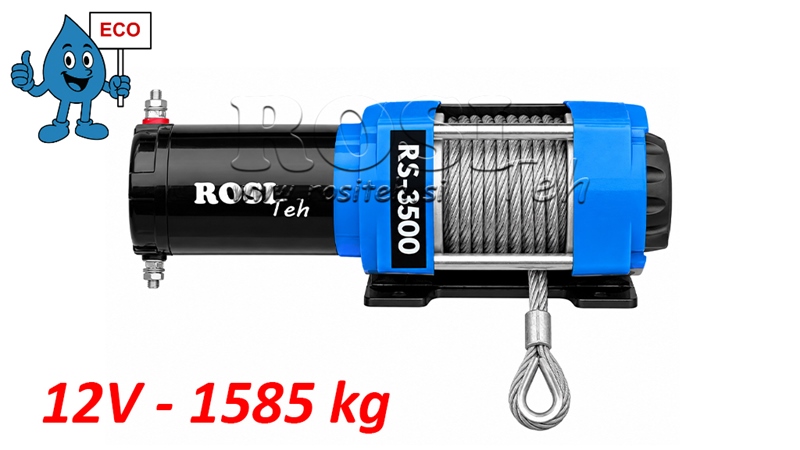

12 V SÄHKÖVINSSI RS-3500 - 1585 KG - TERÄSVAIJERI - ECO
| Tekniset tiedot | |
|
Toimittaja: |
Kiina |
| Palautus tai vaihto: | 14 päivää |
| Takuu: | 6 kuukautta |
| Paino: | 9,3 kg |
| Vetovoima: | 1585 kg (3500 lbs) |
| Virtalähde: | Sähköinen (akun tai akuston kautta) |
| Jännite: | 12 V (DC) |
| Suositeltu akku: | Vähintään 12 Ah |
| Käytön ohjaus: | Langallinen ja langaton kauko-ohjaus |
| Moottori: | 3,5 HP (tiivistetty) |
| Vaihteisto: | Kaksivaiheinen planeettavaihteisto |
| Välityssuhde: | 271:1 |
| Kytkin: | Kiertotappi |
| Mitat: | 320 mm x 114 mm x 120 mm |
| Rummun halkaisija ja pituus: | 38 mm × 74 mm |
| Kiinnityspinta: | 76,2 mm x 124 mm |
| Vetoköysi: | Teräsvaijeri (5 mm x 10 m) |
Kuvaus:
RS-3500-sähkövinssi (12V) on luotettava ja kustannustehokas ratkaisu ECO-mallistostamme, suunniteltu keskiraskaiden kuormien vetämiseen. RS-3500 soveltuu ATV- ja UTV-ajoneuvoihin, pienempiin perävaunuihin, veneisiin, metsätöihin ja muihin apukäyttökohteisiin, joissa tarvitaan hallittua ja turvallista vetoa.
Vinssi toimii 12 V DC -virtalähteellä ja sen nimellinen vetokyky on jopa 1585 kg (3500 lbs) teräsvaijerin ensimmäisellä kerroksella. Kun teräsvaijerikerrosten määrä rummulla kasvaa, käytettävissä oleva vetokyky pienenee asteittain, mikä on tyypillistä kaikille rumpuvinsseille.
Yleisimmät käyttökohteet:
- Ajoneuvon irrotus (kun ATV, UTV tai pienempi ajoneuvo juuttuu mutaan, lumeen tai jyrkkään maastoon).
- Puutavaran ja materiaalien vetäminen (tukkien, oksien tai muiden kuormien siirtäminen lyhyemmillä etäisyyksillä, erityisesti vaikeapääsyisessä maastossa).
- Veneiden ja perävaunujen käsittely (veneen vetäminen perävaunuun tai avustaminen kuorman asemoinnissa).
- Maatalous- ja metsätöissä (laitteiden, koneiden tai kuormien siirtäminen, kun traktoria tai suurempaa vinssiä ei ole käytettävissä).
- Asennus- ja huoltotyöt (komponenttien tarkka asemointi tai kohdistus asennuksen aikana).
Miksi käyttää sähkövinssiä käsin vetämisen sijaan?
- parempi turvallisuus
- tasainen ja hallittu vetovoima
- pienempi käyttäjän loukkaantumisriski
- nopeampi ja tehokkaampi käyttö
Raskaammille kuormille tai pidemmille vetomatkoille suosittelemme taittopyörän käyttöä, joka auttaa:
- lisäämään vetokykyä,
- vähentämään vinssin kuormitusta,
- pidentämään vinssin käyttöikää.
Toimitussisältö:
- RS-3500 ECO -sähkövinssi,
- teräsvaijeri,
- teräsvaijerin koukku,
- langalliset ja langattomat kauko-ohjaimet,
- vastaanotin ja sähkökytkentäkaapelit,
- rullakita,
- kiinnityspultit.

Kaapeleiden ja sulakkeiden valinta vinssin asennukseen malleittain
| Malli | Jännite | Sulake | Vinssin ja akun välinen etäisyys | |||
| (V) | (A) | 0–2 m | 2–4 m | 4–6 m | 6–8 m | |
| RS-2500 |
12 |
150 | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
| RS-3500 | 200 | 25 mm² | 35 mm² | 50 mm² | 70 mm² | |
| RS-8000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
| RS-12000 | 500 | 70 mm² | 95 mm² | 120 mm² | 150 mm² | |
| RS-12000 |
24 |
250 | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
| RS-20000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
Huomautus: Käytä sähkövinssin virransyöttöön korkealaatuisia kuparikaapeleita, joiden poikkipinta-ala on sopiva. Kun akun ja vinssin välinen etäisyys kasvaa, tarvitaan suurempi kaapelin poikkipinta-ala jännitehäviön vuoksi. Ilmoitetut arvot ovat suositeltuja kaapeleiden vähimmäispoikkipinta-aloja. Todellinen kaapelikoko riippuu vinssin enimmäisvirrankulutuksesta, kaapelin pituudesta, käyttöolosuhteista, lämpötilasta ja asennustavasta. Taulukossa esitetty etäisyys tarkoittaa yksisuuntaista etäisyyttä akun ja vinssin välillä.
Mitat

Kytkentäkaavio

Rullakidan mitat

| VETOKYKY JA VAIJERIKAPASITEETTI KERROKSITTAIN | |||||
| Teräsvaijerikerros | 1 | 2 | 3 | 4 | |
| Nimellinen vetokyky | (kg) | 1585 | 1331 | 1145 | 1005 |
| Teräsvaijerin pituus kerroksittain | (m) | 2.6 | 5.7 | 9.1 | 13 |
| VAIJERIN NOPEUS JA VIRRANKULUTUS – ENSIMMÄINEN KERROS | ||||||
| Vetokyky | (kg) | 0 | 450 | 900 | 1130 | 1585 (maks.) |
| Vaijerin nopeus | (m/min) | 4.4 | 3 | 2.5 | 2.2 | 1.8 |
| Virrankulutus | (A) | 35 | 92 | 120 | 150 | 180 |
