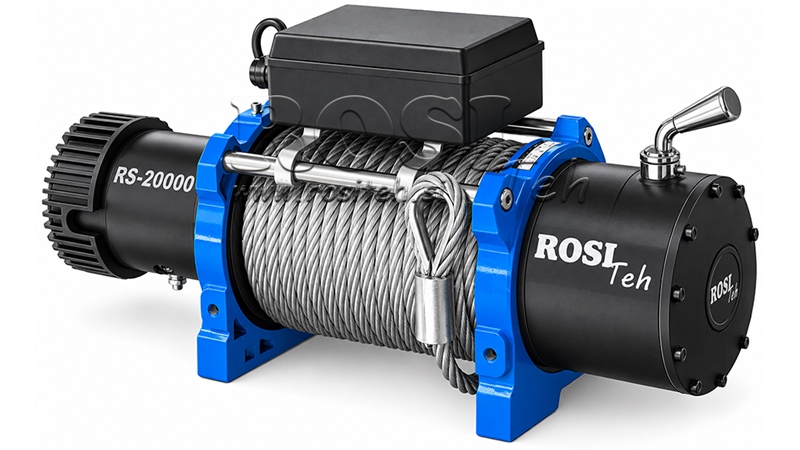

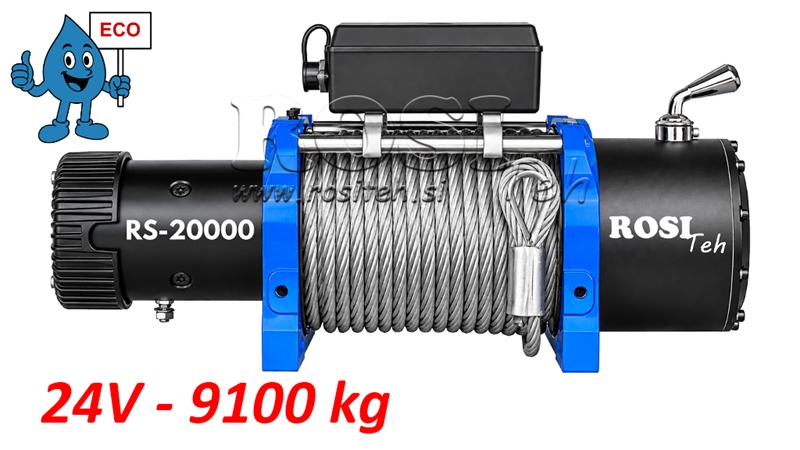

24 V SÄHKÖVINSSI RS-20000 - 9100 KG - TERÄSVAIJERI - ECO
| Tekniset tiedot | |
| Toimittaja: | Kiina |
| Palautus tai vaihto: | 14 päivää |
| Takuu: | 6 kuukautta |
| Tuotteen paino: | 59,6 kg |
| Mitat: | 618 x 196 x 260 mm |
| Vetokyky: | 9100 kg (20000 lbs) |
| Vaihteisto: | 4-portainen planeettavaihteisto |
| Välityssuhde: | 469:1 |
| Kytkin: | Kiertonuppi (180°) |
| Rummun halkaisija ja pituus: | 89 x 224 mm |
| Vaijeri: | Sinkitty teräsvaijeri (12 mm x 26 m) |
| Suositeltu akku: | Vähintään 12 Ah |
| Asennusmitat: | 254 x 114,3 mm |
| Virtalähde: | Sähköinen (akun kautta) |
| Moottori: | 24 V DC -sähkömoottori - 7,8 HP (tiivistetty) |
| Jännite: | 24 V (DC) |
| Ohjaus: | Langallinen ja langaton kauko-ohjain |
Kuvaus
RS-20000 (24 V) -sähkövinssi on ECO-mallistomme erittäin tehokas ja kustannustehokas ratkaisu, joka on suunniteltu raskaiden kuormien vetämiseen ja vaativiin käyttöolosuhteisiin. Jopa 9100 kg:n (20 000 lbs) nimellisvetokykynsä ansiosta se soveltuu raskaaseen käyttöön tarkoitetuille maasto- ja hyötyajoneuvoille, perävaunuihin, hinaus- ja pelastusajoneuvoihin, maa- ja metsätalouskoneisiin sekä muihin käyttökohteisiin, joissa tarvitaan suurta ja hallittua vetovoimaa.
Vinssi toimii 24 V DC -virtalähteellä, ja sitä käyttää tehokas 7,8 HP:n sähkömoottori. Nelivaiheinen planeettavaihteisto 469:1-välityssuhteella tuottaa suuren vääntömomentin ja tehokkaan voimansiirron rummulle. Jopa 9100 kg:n (20 000 lbs) nimellisvetokyky koskee teräsvaijerin ensimmäistä kerrosta. Kun vaijerikerrosten määrä rummulla kasvaa, käytettävissä oleva vetokyky pienenee asteittain, mikä on tyypillistä kaikille rumpuvinsseille.
RS-20000 on varustettu halkaisijaltaan 12 mm:n ja pituudeltaan 26 m:n sinkityllä teräsvaijerilla. 180° kääntyvä kytkinvipu mahdollistaa vinssin kytkemisen vapaakelaustilaan vaijerin nopeampaa manuaalista uloskelausta varten. Vinssiä voidaan käyttää joko langallisella tai langattomalla kauko-ohjaimella.
Yleisimmät käyttökohteet:
-
Raskaiden ajoneuvojen pelastus ja vetäminen (mutaan, lumeen tai vaikeaan maastoon juuttuneiden ajoneuvojen avustaminen).
-
Käyttö hinaus- ja pelastusajoneuvoissa sekä perävaunuissa (ajoneuvojen, koneiden ja muiden raskaiden kuormien lastaus, vetäminen ja asemointi).
-
Puutavaran ja raskaiden kuormien vetäminen (tukkien, laitteiden ja materiaalien siirtäminen lyhyemmillä matkoilla).
-
Maa- ja metsätaloustyöt (koneiden, laitteiden tai kuormien vetäminen vaikeapääsyisillä alueilla).
-
Käyttö raskaissa maasto- ja hyötyajoneuvoissa, joissa tarvitaan suurta vetokykyä.
-
Asennus- ja huoltotyöt (raskaiden komponenttien, koneiden tai laitteiden hallittu siirtäminen ja asemointi).
Miksi valita sähkövinssi manuaalisen vetämisen sijaan?
-
erittäin suuri vetokyky, jopa 9100 kg (20 000 lbs),
-
tasainen ja hallittu veto,
-
tehokas 7,8 HP:n sähkömoottori,
-
kestävä sinkitty teräsvaijeri,
-
käyttäjältä vaaditaan vähemmän fyysistä voimaa,
-
nopeampi ja tehokkaampi käyttö.
Raskaammille kuormille tai vaativampiin vetotilanteisiin suosittelemme käyttämään soveltuvaa taittopyörää, jonka avulla voit:
-
lisätä käytettävissä olevaa vetokykyä,
-
vähentää vinssiin kohdistuvaa kuormitusta,
-
helpottaa raskaiden kuormien siirtämistä,
-
pidentää vinssin käyttöikää.
RS-20000 ECO -sähkövinssi on ihanteellinen valinta käyttäjille, jotka tarvitsevat tehokkaan 24 V:n sähkövinssin teräsvaijerilla ja jopa 9100 kg:n vetokyvyllä vaativiin ammatti- ja yksityiskäyttökohteisiin.
Pakkaus sisältää:
-
RS-20000 ECO -sähkövinssi,
-
teräsvaijeri,
-
teräsvaijerin koukku,
-
langallinen ja langaton kauko-ohjain,
-
sähköliitäntäkaapelit,
-
rullakita,
-
asennuspultit.


Kaapeleiden ja sulakkeiden valinta vinssin asennukseen malleittain
| Malli | Jännite | Sulake | Vinssin ja akun välinen etäisyys | |||
| (V) | (A) | 0–2 m | 2–4 m | 4–6 m | 6–8 m | |
| RS-2500 |
12 |
150 | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
| RS-3500 | 200 | 25 mm² | 35 mm² | 50 mm² | 70 mm² | |
| RS-8000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
| RS-12000 | 500 | 70 mm² | 95 mm² | 120 mm² | 150 mm² | |
| RS-12000 |
24 |
250 | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
| RS-20000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
Huomautus: Käytä sähkövinssin virransyöttöön korkealaatuisia kuparikaapeleita, joiden poikkipinta-ala on sopiva. Kun akun ja vinssin välinen etäisyys kasvaa, tarvitaan suurempi kaapelipoikkipinta jännitehäviön vuoksi. Esitetyt arvot ovat suositeltuja kaapeleiden vähimmäispoikkipinta-aloja. Todellinen kaapelikoko riippuu vinssin enimmäisvirrankulutuksesta, kaapelin pituudesta, käyttöolosuhteista, lämpötilasta ja asennustavasta. Taulukossa esitetty etäisyys tarkoittaa yksisuuntaista etäisyyttä akun ja vinssin välillä.
Mitat

Kytkentäkaavio

Rullakidan mitat
