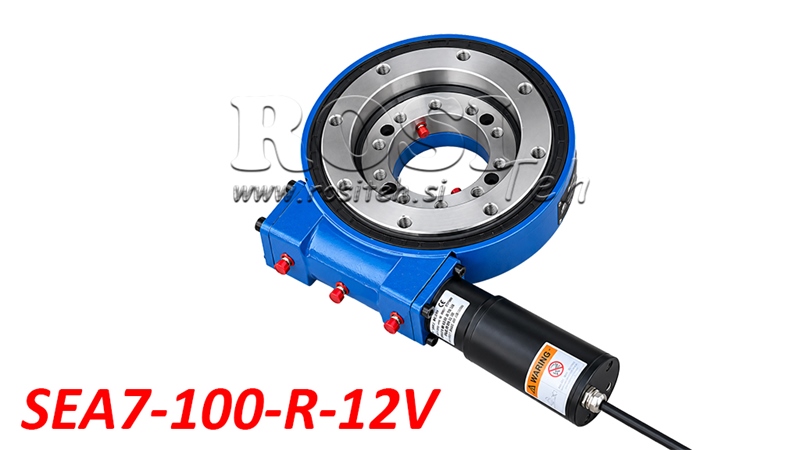

KIERUKKAVAIHTEINEN KÄÄNTÖKÄYTTÖ SARJA SEA7-100-R-12V - VÄLITYSSUHDE 71:1 - ECO

Kuvaus

SEA7-sarjan kierukkavaihteiset kääntövaihteet 12 V sähkömoottorilla tarjoavat kompaktin, kestävän ja kustannustehokkaan ratkaisun erilaisten rakenteiden ja laitteiden sähkökäyttöiseen kääntöön ja tarkkaan paikannukseen. Ne yhdistävät kierukkavaihteen, kääntölaakerin ja sähkömoottorin yhdeksi toiminnalliseksi yksiköksi, joka pystyy välittämään suuren vääntömomentin sekä kestämään aksiaalisia, radiaalisia ja kallistavia kuormia.

SEA7-sarja soveltuu käyttökohteisiin, joissa vaaditaan hidasta, tasaista ja hallittua kääntöliikettä. Integroidun 12 V sähkömoottorin ansiosta käyttölaite soveltuu erityisen hyvin laitteisiin ja ajoneuvoihin, joissa on 12 voltin sähköjärjestelmä, koska se ei tarvitse toimintaansa erillistä hydraulijärjestelmää.

Kierukkavaihteisen kääntövaihteen toimintaperiaate

Kierukkavaihteinen kääntövaihde toimii kierukkavaihdevälityksen periaatteella, jossa sähkömoottori käyttää hammastettua kääntökehää kierukka-akselin välityksellä. Tämä rakenne tarjoaa suuren välityssuhteen, suuren vääntömomentin sekä hitaan, tasaisen ja hallitun kääntöliikkeen.

Integroitu 12 V sähkömoottori mahdollistaa sähkökäytön ilman hydraulipumppua, hydraulimoottoria tai hydrauliletkuja. Tämä yksinkertaistaa asennusta ja mahdollistaa käyttölaitteen käytön laitteissa, joissa hydraulijärjestelmää ei ole käytettävissä.

Käyttölaite mahdollistaa jatkuvan 360° kääntöliikkeen, ja integroitu kääntölaakeri ottaa vastaan aksiaaliset ja radiaaliset voimat sekä kallistusmomentit. Kierukkavaihdevälitys tuottaa myös suuren pitomomentin, mikä parantaa pyörivän rakenteen asennonvakautta.

Keskeiset edut

• Sähkökäyttö mukana toimitettavalla 12 V sähkömoottorilla.

• Toiminta ilman erillistä hydraulijärjestelmää.

• Kompakti ja kestävä rakenne integroidulla kääntölaakerilla.

• Jatkuva 360° kääntömahdollisuus.

• Suuri välityssuhde hitaaseen ja tarkkaan kääntöliikkeeseen.

• Suuri lähtö- ja pitomomentti.

• Suuri kuormankantokyky aksiaalisten ja radiaalisten kuormien alaisena.

• Kyky kestää suuria kallistusmomentteja.

• Yksinkertaistettu asennus laitteisiin, joissa on 12 voltin sähköjärjestelmä.

• Laaja käyttöalue maatalous-, metsä-, rakennus- ja teollisuuskoneissa.

Käyttökohteet

SEA7-sarjan kierukkavaihteiset kääntövaihteet sähkömoottoreilla soveltuvat erilaisiin käyttökohteisiin, joissa tarvitaan rakenteellisten kokonaisuuksien sähkökäyttöistä kääntöä, paikannusta tai liikettä.

• Maatalouskoneet – pyörivät työlaitteet, säädettävät rakenteet ja maatalouslaitteet.

• Metsäkoneet – kääntömekanismit, pienemmät materiaalinkäsittelylaitteet ja apukäyttöiset työyksiköt.

• Rakennuskoneet – kääntyvät alustat, paikannusjärjestelmät ja erikoisrakenteet.

• Teollisuuslaitteet – pyöröpöydät, paikannuslaitteet ja materiaalinkäsittelyjärjestelmät.

• Kuljetus- ja erikoisajoneuvot – sähkökäyttöiset kääntömekanismit ja ajoneuvoon asennettavat laitteet.

• Aurinkoseurantajärjestelmät – pyörivät tuet ja järjestelmät aurinkopaneelien asennon säätöön.

Rakenne ja suorituskyky

SEA7-kierukkavaihteinen kääntövaihde on rakenteeltaan kestävä ja yhdistää hammaspyörävälityksen sekä kääntölaakerin kompaktiin koteloon. Rakenteensa ansiosta se kestää erilaisia kuormitustyyppejä, minkä vuoksi se soveltuu integroitavaksi lukuisiin mekaanisiin järjestelmiin.

Käyttölaitteessa on 71:1 välityssuhde, suurin lähdön pyörimisnopeus 1.4 rpm ja nimellinen lähtömomentti 210 Nm. Staattinen aksiaalinen kuormankantokyky on 133 kN, staattinen radiaalinen kuormankantokyky 53 kN ja suurin kallistusmomentti 13.5 kNm.

Pitomomentti on 10.4 kNm, mikä tarjoaa tehokkaan vastuksen ulkoisia pyörimiskuormia vastaan. Käytön aikana on otettava huomioon sallitut kuormat, asennustapa ja asianmukainen sähköinen ohjausjärjestelmä.

Sähköliitäntä ja ohjaus

Kierukkavaihteinen kääntövaihde on varustettu 12 V DC -sähkömoottorilla, jonka määritetty enimmäisvirta on 14 A. Se soveltuu liitettäväksi asianmukaiseen 12 voltin virtalähteeseen.

Käyttöä varten on varmistettava asianmukaiset sähköiset ohjaukset, virtalähteen suojaus ja oikein mitoitetut sähkökaapelit. Ohjaustapa riippuu kyseisen käyttökohteen vaatimuksista.

Sähkömoottori sisältyy kierukkavaihteisen kääntövaihteen toimitukseen.

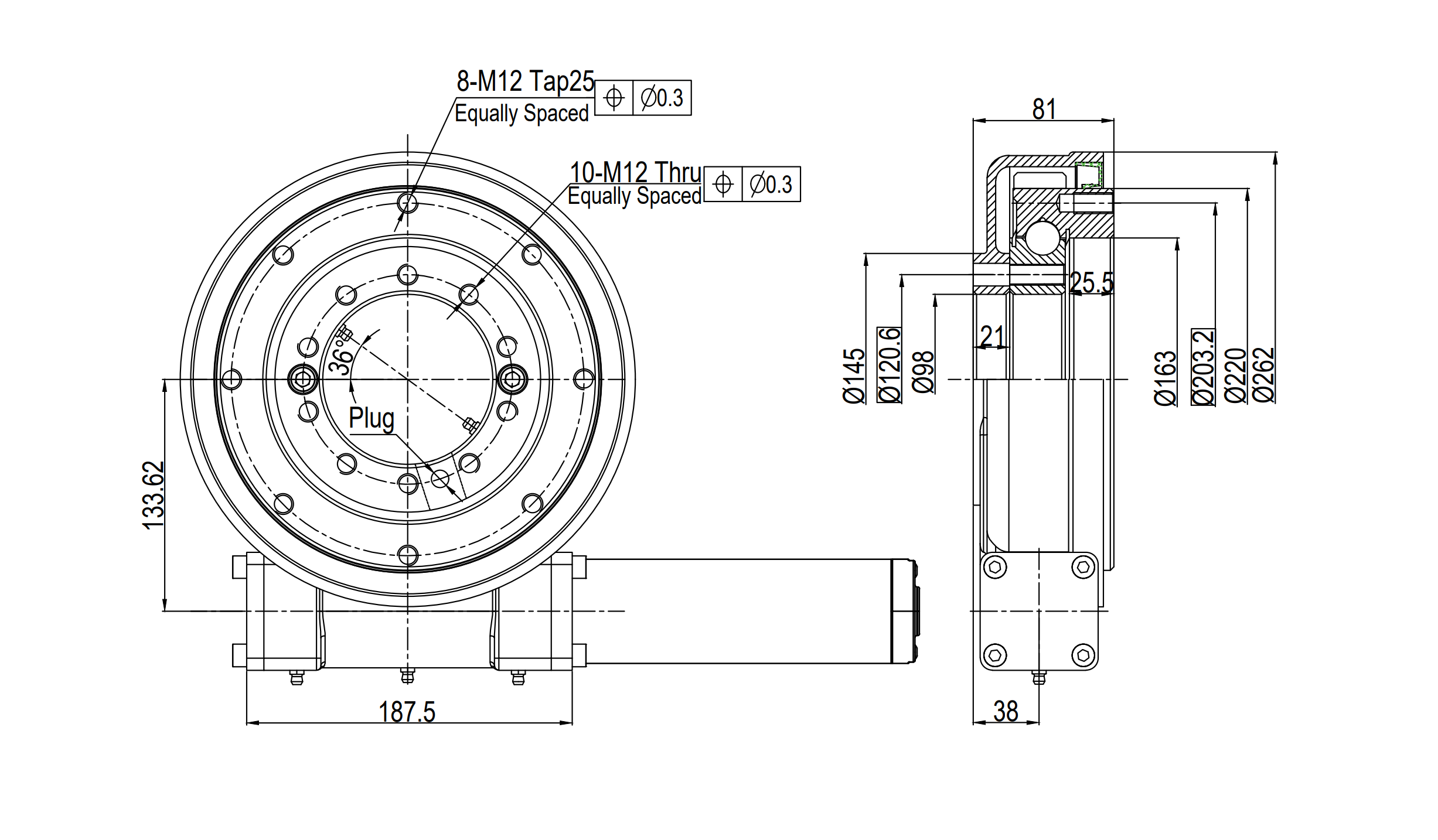

Mitat SAE07 - ECO

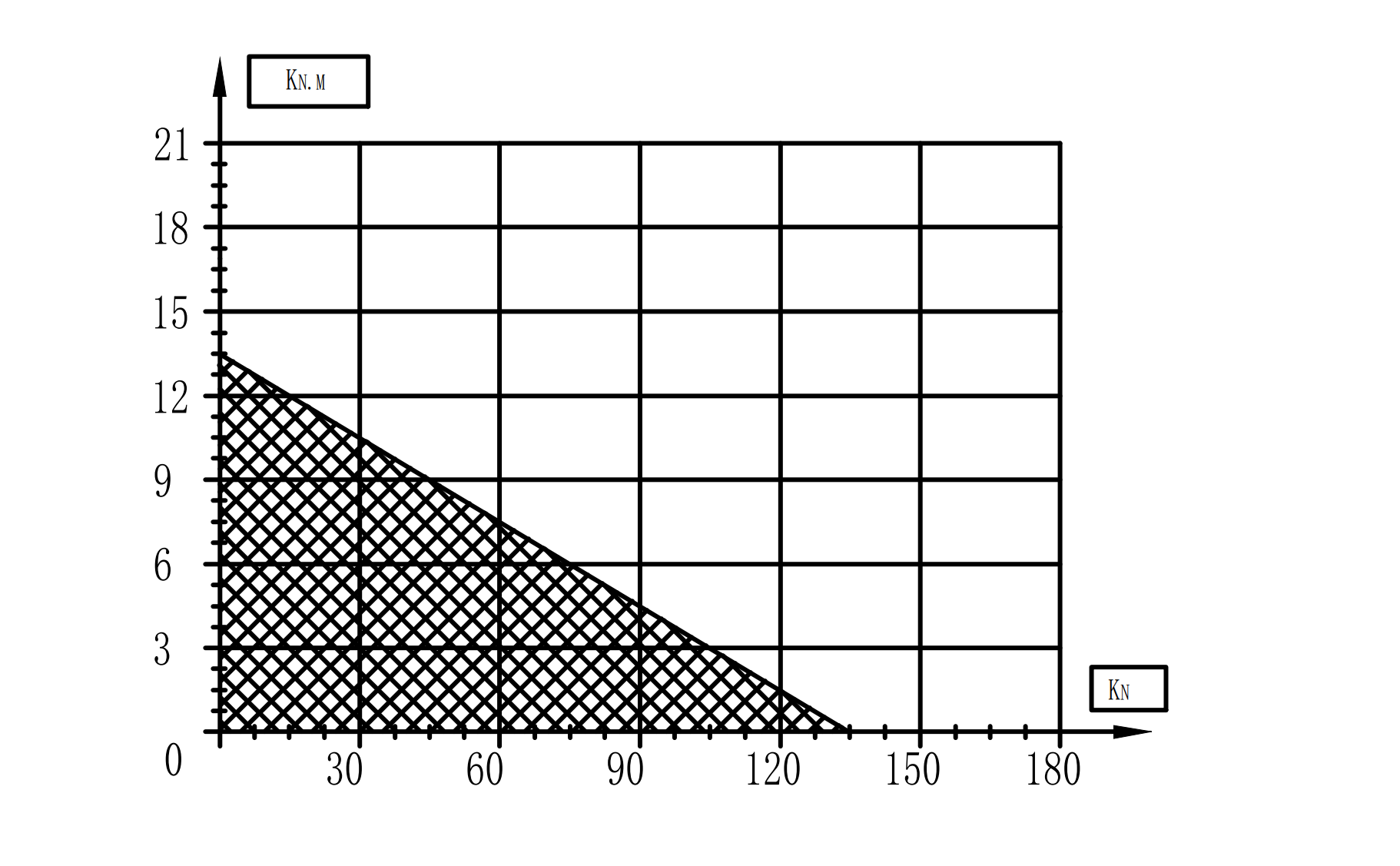

Kuormituskapasiteettikaavio

Kaavio esittää SEA7-kierukkavaihteisen kääntövaihteen sallitut aksiaalikuorman ja kallistusmomentin yhdistelmät. Aksiaalikuorman kasvaessa sallittu kallistusmomentti pienenee. Käyttölaitteen oikean valinnan ja turvallisen käytön varmistamiseksi on noudatettava valmistajan määrittämiä raja-arvoja.

Vaaka-akseli: aksiaalikuorma yksikössä kN.

Pystyakseli: kallistusmomentti yksikössä kNm.

Korostettu alue: sallitut kuormitusyhdistelmät valmistajan kaavion mukaan.

Rajakäyrä: yhdistetyn kuormituksen raja, jota ei saa ylittää.
