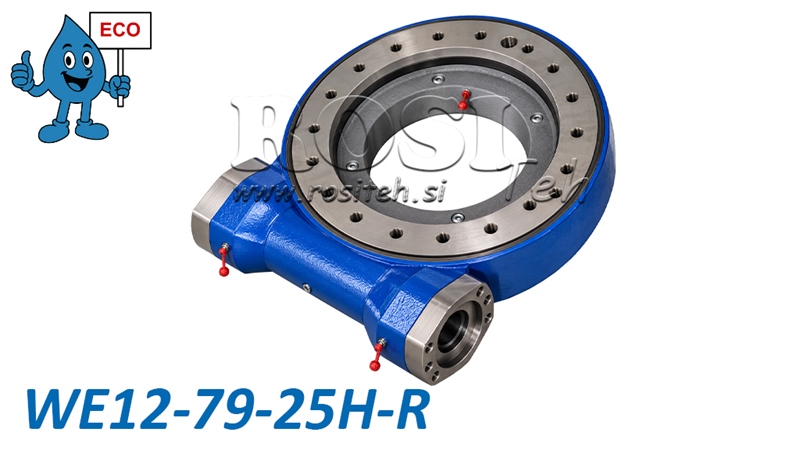

KIERUKKAVAIHTEINEN KÄÄNTÖKÄYTTÖ SARJA WEA12 - 9,36 kNm - VÄLITYSSUHDE 79:1 - ECO
| Tekniset tiedot | |
| Toimittaja: | Kiina |
| Takuu: | 6 kuukautta |
| Palautus tai vaihto: | 14 päivää |
| Tuotteen paino: | 66 kg |
| Malli: | WEA12 - ECO |
| Staattinen aksiaalikuormituskapasiteetti: | 760 kN |
| Staattinen radiaalikuormituskapasiteetti: | 280 kN |
| Kääntöalue: | 360° (jatkuva) |
| Välityssuhde: | 79:1 |
| Suurin lähtönopeus: | ≤ 2 rpm |
| Kallistusmomentti: | 56 kNm |
| Välys: | ≤ 0,17° |
| Kääntökokoonpanon ulkohalkaisija: | 430 mm |
| Pitomomentti: | 43 kNm |
| Tuloakseli: | Ø25 mm |
| Ulostulomomentti: | 9,5 kNm |
Kuvaus
ECO-mallistomme WEA-sarjan kierukkavaihteelliset kääntölaitteet tarjoavat tehokkaan, kestävän ja kustannustehokkaan ratkaisun raskaiden rakenteiden ja koneiden hallittuun pyöritykseen. Ne yhdistävät kierukkavaihteen ja kääntölaakerin kompaktiksi yksiköksi, mahdollistaen suuren momentinsiirron sekä aksiaali-, radiaali- ja kallistuskuormien tuennan.
WEA ECO -sarja tarjoaa erinomaisen hinta-laatusuhteen ja soveltuu maatalous-, metsä-, rakennus- ja teollisuuskonesovelluksiin, joissa vaaditaan suurta pyöritysmomenttia ja tarkkaa kuorman asemointia.
Kierukkavaihteellisen kääntölaitteen toimintaperiaate
Kierukkavaihteellinen kääntölaite toimii kierukkavaihdevälityksen periaatteella, jossa kierukka pyörittää hammastettua kääntökehää. Tämä rakenne tarjoaa suuren alennussuhteen, suuren ulostulomomentin sekä hitaan, tasaisen ja hallitun pyörimisliikkeen. Käyttöä voidaan käyttää sopivalla hydraulimoottorilla. Rakenne mahdollistaa jatkuvan 360° pyörimisen, ja integroitu kääntölaakeri kestää suuria aksiaali- ja radiaalivoimia sekä kallistusmomentteja, mikä tekee kääntölaitteesta sopivan vaativiin käyttöolosuhteisiin.
Tärkeimmät edut
-
ECO-mallisto – edullinen ratkaisu erinomaisella hinta-laatusuhteella.
-
Suuri ulostulomomentti raskaiden rakenteiden ja kuormien pyörittämiseen.
-
Kompakti ja tukeva rakenne integroidulla kääntölaakerilla.
-
Jatkuva 360° pyörimismahdollisuus.
-
Tarkka ja hallittu pyöritys suurella alennussuhteella.
-
Suuri aksiaali- ja radiaalikuormituskapasiteetti.
-
Suuri kallistusmomenttien kesto.
-
Korkealaatuiset materiaalit ja lämpökäsitellyt hammaspyöräkomponentit.
-
Laaja mallivalikoima eri kuormille ja käyttökohteisiin.
Käyttökohteet
WEA ECO -sarjan kierukkavaihteellisia kääntölaitteita käytetään useilla teollisuudenaloilla, erityisesti sovelluksissa, joissa vaaditaan raskaiden konekomponenttien ja kokoonpanojen luotettavaa pyöritystä ja asemointia.
-
Metsäkoneet – metsäperävaunut, kuormaimet ja kääntyvät rakenteet.
-
Maatalouskoneet – kääntyvät varret, työlaitteet ja maatalouslaitteet.
-
Rakennuskoneet – nosturit, nostolaitteet ja kääntyvät alustat.
-
Teollisuuslaitteet – asemointilaitteet, pyöröpöydät ja materiaalinkäsittelyjärjestelmät.
-
Kuljetus- ja erikoisajoneuvot – kääntyvät kokoonpanot ja ajoneuvoihin asennetut laitteet.
Materiaalit ja rakenne
WEA ECO -sarjan kierukkavaihteelliset kääntölaitteet valmistetaan korkealaatuisista teräksistä, jotka takaavat mekaanisen lujuuden, kulutuskestävyyden ja pitkän käyttöiän asianmukaisella huollolla.
Hammaspyöräkomponentit voidaan valmistaa teräslaaduista 45, 50Mn, 42CrMo tai 42CrMo4, kun taas kierukat voidaan valmistaa 42CrMo- tai 20CrMoTi-teräksestä. Valitut komponentit lämpökäsitellään kovuuden ja kulutuskestävyyden parantamiseksi.
Karkaistujen vierintäratapintojen kovuus on 55–62 HRC, kun taas kierukkavaihdekokoonpanon pintakovuus on 58–62 HRC.
Kierukkavaihteellinen kääntölaite on esivoideltu tehtaalla.
Mitat WEA12 - ECO

Rajakuormituskaavio
Kaavio esittää sallitut aksiaalikuorman ja kallistusmomentin yhdistelmät WEA12 kierukkavaihteelliselle kääntölaitteelle. Aksiaalikuorman kasvaessa sallittu kallistusmomentti pienenee. Kääntölaitteen oikean valinnan ja turvallisen käytön varmistamiseksi on noudatettava valmistajan määrittämiä kuormitusrajoja.

Vaaka-akseli: Aksiaalikuorma kN.
Pystyakseli: Kallistusmomentti kNm.
Varjostettu alue: Sallitut kuormitusyhdistelmät valmistajan kaavion mukaan.
Rajakäyrä: Suurin sallittu yhdistetty kuormitus, jota ei saa ylittää.
