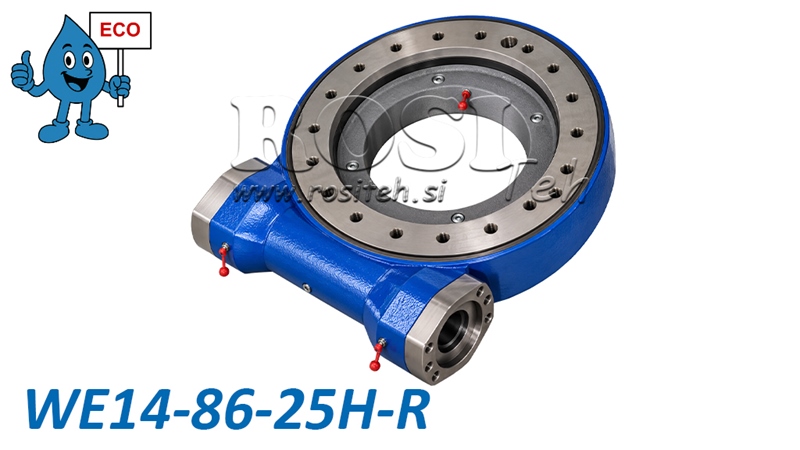

KIERUKKAVAIHTEINEN KÄÄNTÖKÄYTTÖ SARJA WEA14 - 11 kNm - VÄLITYSSUHDE 86:1 - ECO
| Tekniset tiedot | |
| Toimittaja: | Kiina |
| Takuu: | 6 kuukautta |
| Palautukset tai vaihdot: | 14 päivää |
| Tuotteen paino: | 75 kg |
| Malli: | WEA14 - ECO |
| Staattinen aksiaalinen kantavuus: | 950 kN |
| Staattinen radiaalinen kantavuus: | 360 kN |
| Kääntöalue: | 360° (jatkuva) |
| Välityssuhde: | 86:1 |
| Suurin lähtönopeus: | ≤ 2 rpm |
| Kaatomomentti: | 71,2 kNm |
| Välys: | ≤ 0,17° |
| Kääntökokoonpanon ulkohalkaisija: | 480 mm |
| Pitomomentti: | 48 kNm |
| Tuloakseli: | Ø25 mm |
| Lähtömomentti: | 10,8 kNm |
Kuvaus
ECO-mallistomme WEA-sarjan kierukkavaihteelliset kääntölaitteet tarjoavat tehokkaan, vankan ja kustannustehokkaan ratkaisun raskaiden rakenteiden ja koneiden hallittuun pyöritykseen. Ne yhdistävät kierukkavaihteen ja kääntölaakerin kompaktiksi yksiköksi, joka mahdollistaa suuren vääntömomentin välityksen ja kestää samalla aksiaalisia, radiaalisia sekä kaatavia kuormia.
WEA ECO -sarja tarjoaa erinomaisen hinta-laatusuhteen ja soveltuu maatalous-, metsä-, rakennus- ja teollisuuskoneiden käyttökohteisiin, joissa vaaditaan suurta pyöritysmomenttia ja kuorman tarkkaa asemointia.
Kierukkavaihteellisen kääntölaitteen toimintaperiaate
Kierukkavaihteellinen kääntölaite toimii kierukkavaihdevälityksen periaatteella, jossa kierukka pyörittää hammastettua kääntökehää. Tämä rakenne tarjoaa suuren välityssuhteen, suuren lähtömomentin sekä hitaan, tasaisen ja hallitun pyörinnän. Käyttöä voidaan ohjata sopivalla hydraulimoottorilla. Rakenne mahdollistaa jatkuvan 360° pyörinnän, ja integroitu kääntölaakeri kestää suuria aksiaali- ja radiaalivoimia sekä kaatomomentteja, mikä tekee kääntölaitteesta soveltuvan vaativiin käyttöolosuhteisiin.
Keskeiset edut
-
ECO-mallisto – edullinen ratkaisu erinomaisella hinta-laatusuhteella.
-
Suuri lähtömomentti raskaiden rakenteiden ja kuormien pyörittämiseen.
-
Kompakti ja vankka rakenne integroidulla kääntölaakerilla.
-
Jatkuva 360° pyörintämahdollisuus.
-
Tarkka ja hallittu pyörintä suuren välityssuhteen ansiosta.
-
Suuri aksiaalinen ja radiaalinen kantavuus.
-
Hyvä kaatomomentin kesto.
-
Laadukkaat materiaalit ja lämpökäsitellyt hammaspyöräkomponentit.
-
Laaja mallivalikoima eri kuormille ja käyttökohteisiin.
Käyttökohteet
WEA ECO -sarjan kierukkavaihteellisia kääntölaitteita käytetään useilla teollisuudenaloilla, erityisesti kohteissa, joissa vaaditaan raskaiden konekomponenttien ja kokoonpanojen luotettavaa pyöritystä ja asemointia.
-
Metsäkoneet – metsäperävaunut, kuormaimet ja pyörivät rakenteet.
-
Maatalouskoneet – pyörivät varret, työlaitteet ja maatalouslaitteet.
-
Rakennuskoneet – nosturit, nostolaitteet ja pyörivät alustat.
-
Teollisuuslaitteet – asemointilaitteet, pyöröpöydät ja materiaalinkäsittelyjärjestelmät.
-
Kuljetus- ja erikoisajoneuvot – pyörivät kokoonpanot ja ajoneuvoon asennettavat laitteet.
Materiaalit ja rakenne
WEA ECO -sarjan kierukkavaihteelliset kääntölaitteet valmistetaan korkealaatuisista teräksistä, jotka takaavat mekaanisen lujuuden, kulumiskestävyyden ja pitkän käyttöiän asianmukaisella huollolla.
Hammaspyöräkomponentit voidaan valmistaa teräslaaduista 45, 50Mn, 42CrMo tai 42CrMo4, kun taas kierukat voidaan valmistaa 42CrMo- tai 20CrMoTi-teräksestä. Valitut komponentit lämpökäsitellään kovuuden ja kulumiskestävyyden parantamiseksi.
Karkaistujen vierintäratapintojen kovuus on 55–62 HRC, ja kierukkavaihdekokoonpanon pintakovuus on 58–62 HRC.
Kierukkavaihteellinen kääntölaite on esivoideltu tehtaalla.
Mitat WEA14 - ECO

Kuormitusrajojen kaavio
Kaavio esittää sallitut aksiaalikuorman ja kaatomomentin yhdistelmät WEA14 kierukkavaihteelliselle kääntölaitteelle. Aksiaalikuorman kasvaessa sallittu kaatomomentti pienenee. Kääntölaitteen oikeaa valintaa ja turvallista käyttöä varten valmistajan määrittämiä kuormitusrajoja on noudatettava.

Vaaka-akseli: Aksiaalikuorma kN.
Pystyakseli: Kaatomomentti kNm.
Varjostettu alue: Sallitut kuormitusyhdistelmät valmistajan kaavion mukaisesti.
Rajakäyrä: Suurin sallittu yhdistetty kuormitus, jota ei saa ylittää.
