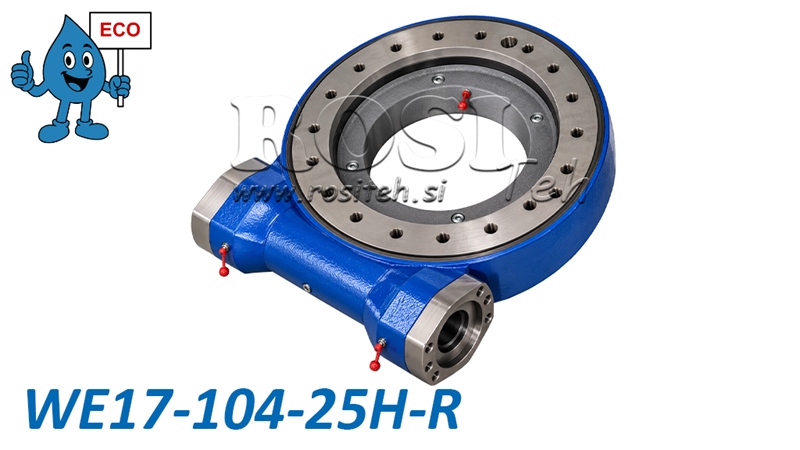

KIERUKKAVAIHTEINEN KÄÄNTÖKÄYTTÖ SARJA WEA17 - 13,2 kNm - VÄLITYSSUHDE 104:1 - ECO
| Tekniset tiedot | |
| Toimittaja: | Kiina |
| Takuu: | 6 kuukautta |
| Palautus tai vaihto: | 14 päivää |
| Tuotteen paino: | 94 kg |
| Malli: | WEA17 - ECO |
| Staattinen aksiaalinen kantavuus: | 1166 kN |
| Staattinen radiaalinen kantavuus: | 435 kN |
| Kääntöalue: | 360° (jatkuva) |
| Välityssuhde: | 86:1 |
| Suurin lähtönopeus: | ≤ 2 rpm |
| Kallistusmomentti: | 142,4 kNm |
| Välys: | ≤ 0,15° |
| Kääntöyksikön ulkohalkaisija: | 566 mm |
| Pitomomentti: | 72,3 kNm |
| Tuloakseli: | Ø25 mm |
| Lähtömomentti: | 12,96 kNm |
Kuvaus
ECO-mallistomme WEA-sarjan kierukkavaihteiset kääntölaitteet tarjoavat tehokkaan, lujarakenteisen ja kustannustehokkaan ratkaisun raskaiden rakenteiden ja koneiden hallittuun kääntöliikkeeseen. Ne yhdistävät kierukkavaihteen ja kääntölaakerin kompaktiin yksikköön, mikä mahdollistaa suuren momentinsiirron sekä aksiaalisten, radiaalisten ja kallistuskuormien tukemisen.
WEA ECO -sarja tarjoaa erinomaisen hinta-laatusuhteen ja soveltuu maatalous-, metsä-, rakennus- ja teollisuuskoneiden käyttökohteisiin, joissa vaaditaan suurta kääntömomenttia ja tarkkaa kuorman asemointia.
Kierukkavaihteisen kääntölaitteen toimintaperiaate
Kierukkavaihteinen kääntölaite toimii kierukkavaihteen periaatteella, jossa kierukka käyttää hammastettua kääntökehää. Tämä rakenne tarjoaa suuren alennussuhteen, suuren lähtömomentin sekä hitaan, tasaisen ja hallitun pyörimisliikkeen. Kääntölaitetta voidaan käyttää soveltuvalla hydraulimoottorilla. Rakenne mahdollistaa jatkuvan 360° pyörimisen, ja integroitu kääntölaakeri kestää suuria aksiaali- ja radiaalivoimia sekä kallistusmomentteja, minkä ansiosta kääntölaite soveltuu vaativiin käyttöolosuhteisiin.
Keskeiset edut
-
ECO-mallisto – edullinen ratkaisu, joka tarjoaa erinomaisen hinta-laatusuhteen.
-
Suuri lähtömomentti raskaiden rakenteiden ja kuormien kääntämiseen.
-
Kompakti ja lujarakenteinen rakenne integroidulla kääntölaakerilla.
-
Jatkuva 360° kääntömahdollisuus.
-
Tarkka ja hallittu kääntöliike suuren alennussuhteen ansiosta.
-
Suuri aksiaalinen ja radiaalinen kantavuus.
-
Suuri kallistusmomenttien kesto.
-
Korkealaatuiset materiaalit ja lämpökäsitellyt hammaspyöräkomponentit.
-
Laaja mallivalikoima eri kuormille ja käyttökohteisiin.
Käyttökohteet
WEA ECO -sarjan kierukkavaihteisia kääntölaitteita käytetään useilla teollisuudenaloilla, erityisesti käyttökohteissa, joissa vaaditaan raskaiden konekomponenttien ja kokoonpanojen luotettavaa kääntöä ja asemointia.
-
Metsäkoneet – metsäperävaunut, nosturit ja kääntyvät rakenteet.
-
Maatalouskoneet – kääntyvät varret, lisälaitteet ja maatalouslaitteet.
-
Rakennuskoneet – nosturit, nostolaitteet ja kääntyvät alustat.
-
Teollisuuslaitteet – asemointilaitteet, pyöröpöydät ja materiaalinkäsittelyjärjestelmät.
-
Kuljetus- ja erikoisajoneuvot – kääntyvät kokoonpanot ja ajoneuvoasenteiset laitteet.
Materiaalit ja rakenne
WEA ECO -sarjan kierukkavaihteiset kääntölaitteet valmistetaan korkealaatuisista teräksistä, jotka takaavat mekaanisen lujuuden, kulutuskestävyyden ja pitkän käyttöiän asianmukaisella huollolla.
Hammaspyöräkomponentit voidaan valmistaa teräslaaduista 45, 50Mn, 42CrMo tai 42CrMo4, ja kierukat voidaan valmistaa 42CrMo- tai 20CrMoTi-teräksestä. Valitut komponentit lämpökäsitellään kovuuden ja kulutuskestävyyden parantamiseksi.
Karkaistujen vierintäratojen pintakovuus on 55–62 HRC, ja kierukkavaihdekokoonpanon pintakovuus on 58–62 HRC.
Kierukkavaihteinen kääntölaite on esivoideltu tehtaalla.
Mitat WEA17 - ECO

Rajakuormituskaavio
Kaavio näyttää WEA17 -kierukkavaihteisen kääntölaitteen sallitut aksiaalikuorman ja kallistusmomentin yhdistelmät. Aksiaalikuorman kasvaessa sallittu kallistusmomentti pienenee. Kääntölaitteen oikeaa valintaa ja turvallista käyttöä varten on noudatettava valmistajan määrittämiä kuormitusrajoja.

Vaaka-akseli: Aksiaalikuorma kN.
Pystyakseli: Kallistusmomentti kNm.
Varjostettu alue: Valmistajan kaavion mukaiset sallitut kuormitusyhdistelmät.
Rajakäyrä: Suurin sallittu yhdistetty kuormitus, jota ei saa ylittää.
