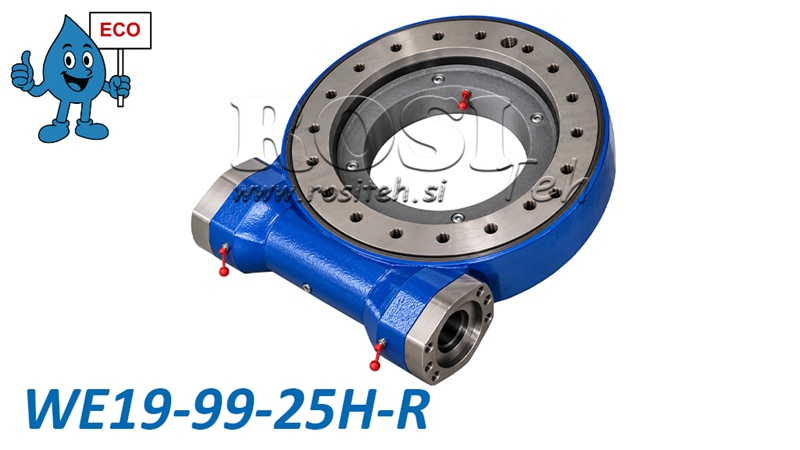

KIERUKKAVAIHTEINEN KÄÄNTÖKÄYTTÖ SARJA WEA19 - 19,1 kNm - VÄLITYSSUHDE 99:1 - ECO
| Tekniset tiedot | |
| Toimittaja: | Kiina |
| Takuu: | 6 kuukautta |
| Palautukset tai vaihdot: | 14 päivää |
| Tuotteen paino: | 118 kg |
| Malli: | WEA19 - ECO |
| Staattinen aksiaalinen kantavuus: | 1800 kN |
| Staattinen radiaalinen kantavuus: | 675 kN |
| Kääntöalue: | 360° (jatkuva) |
| Välityssuhde: | 99:1 |
| Suurin lähtönopeus: | ≤ 2 rpm |
| Kallistusmomentti: | 196 kNm |
| Välys: | ≤ 0,15° |
| Kääntöyksikön ulkohalkaisija: | 624 mm |
| Pitomomentti: | 80,1 kNm |
| Tuloakseli: | Ø25 mm |
| Lähtömomentti: | 18,5 kNm |
Kuvaus
ECO-malliston WEA-sarjan kierukkavaihteiset kääntölaitteet tarjoavat tehokkaan, kestävän ja kustannustehokkaan ratkaisun raskaiden rakenteiden ja koneiden hallittuun kääntöliikkeeseen. Ne yhdistävät kierukkavaihteen ja kääntölaakerin kompaktiin yksikköön, mikä mahdollistaa suuren vääntömomentin siirron sekä aksiaalisten, radiaalisten ja kallistuskuormien kannatuksen.
WEA ECO -sarja tarjoaa erinomaisen hinta-laatusuhteen ja soveltuu maatalous-, metsä-, rakennus- ja teollisuuskoneiden käyttökohteisiin, joissa vaaditaan suurta kääntömomenttia ja kuorman tarkkaa asemointia.
Kierukkavaihteisen kääntölaitteen toimintaperiaate
Kierukkavaihteinen kääntölaite toimii kierukkavaihteiston periaatteella, jossa kierukka käyttää hammastettua kääntökehää. Tämä rakenne tarjoaa suuren välityssuhteen, suuren lähtömomentin sekä hitaan, tasaisen ja hallitun kääntöliikkeen. Käyttö voidaan toteuttaa soveltuvalla hydraulimoottorilla. Rakenne mahdollistaa jatkuvan 360° käännön, ja integroitu kääntölaakeri kestää suuria aksiaalisia ja radiaalisia voimia sekä kallistusmomentteja, mikä tekee kääntölaitteesta sopivan vaativiin käyttöolosuhteisiin.
Tärkeimmät edut
-
ECO-mallisto – edullinen ratkaisu, joka tarjoaa erinomaisen hinta-laatusuhteen.
-
Suuri lähtömomentti raskaiden rakenteiden ja kuormien kääntämiseen.
-
Kompakti ja kestävä rakenne integroidulla kääntölaakerilla.
-
Jatkuva 360° kääntömahdollisuus.
-
Tarkka ja hallittu kääntöliike suurella välityssuhteella.
-
Suuri aksiaalinen ja radiaalinen kantavuus.
-
Hyvä kallistusmomenttien kesto.
-
Laadukkaat materiaalit ja lämpökäsitellyt hammaspyöräkomponentit.
-
Laaja mallivalikoima eri kuormille ja käyttökohteisiin.
Käyttökohteet
WEA ECO -sarjan kierukkavaihteisia kääntölaitteita käytetään eri teollisuudenaloilla, erityisesti kohteissa, joissa vaaditaan raskaiden konekomponenttien ja kokoonpanojen luotettavaa kääntöä ja asemointia.
-
Metsäkoneet – metsäperävaunut, nosturit ja kääntyvät rakenteet.
-
Maatalouskoneet – kääntyvät puomit, työlaitteet ja maatalouslaitteet.
-
Rakennuskoneet – nosturit, nostolaitteet ja kääntötasot.
-
Teollisuuslaitteet – asemointilaitteet, pyöröpöydät ja materiaalinkäsittelyjärjestelmät.
-
Kuljetus- ja erikoisajoneuvot – kääntyvät kokoonpanot ja ajoneuvoihin asennettavat laitteet.
Materiaalit ja rakenne
WEA ECO -sarjan kierukkavaihteiset kääntölaitteet valmistetaan korkealaatuisista teräksistä, jotka takaavat mekaanisen lujuuden, kulutuskestävyyden ja pitkän käyttöiän asianmukaisella huollolla.
Hammaspyöräkomponentit voidaan valmistaa teräslaaduista 45, 50Mn, 42CrMo tai 42CrMo4, kun taas kierukat voidaan valmistaa 42CrMo- tai 20CrMoTi-teräksestä. Valitut komponentit lämpökäsitellään kovuuden ja kulutuskestävyyden parantamiseksi.
Karkaistujen vierintäratapintojen kovuus on 55–62 HRC, ja kierukkavaihdekokoonpanon pintakovuus on 58–62 HRC.
Kierukkavaihteinen kääntölaite on esivoideltu tehtaalla.
Mitat WEA19 - ECO

Rajakuormituskaavio
Kaavio esittää WEA19 kierukkavaihteisen kääntölaitteen aksiaalikuorman ja kallistusmomentin sallitut yhdistelmät. Aksiaalikuorman kasvaessa sallittu kallistusmomentti pienenee. Kääntölaitteen oikean valinnan ja turvallisen käytön varmistamiseksi on noudatettava valmistajan määrittämiä kuormitusrajoja.

Vaaka-akseli: Aksiaalikuorma kN.
Pystyakseli: Kallistusmomentti kNm.
Varjostettu alue: Valmistajan kaavion mukaiset sallitut kuormitusyhdistelmät.
Rajakäyrä: Suurin sallittu yhdistetty kuormitus, jota ei saa ylittää.
