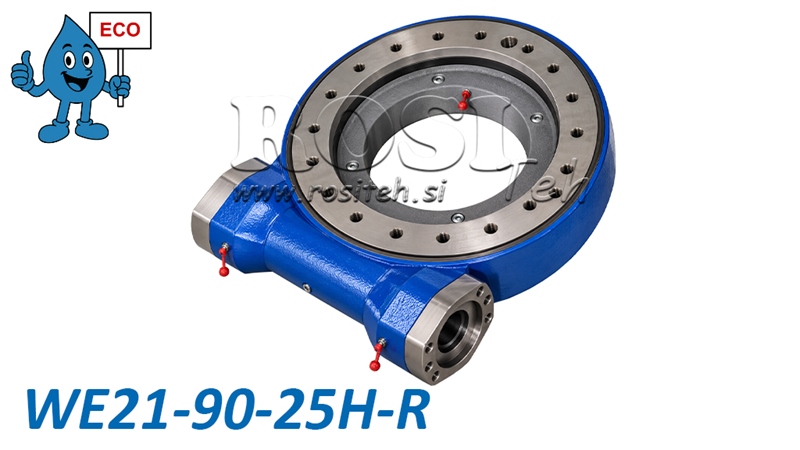

KIERUKKAVAIHTEINEN KÄÄNTÖKÄYTTÖ SARJA WEA21 - 28,7 kNm - VÄLITYSSUHDE 90:1 - ECO
| Tekniset tiedot | |
| Toimittaja: | Kiina |
| Takuu: | 6 kuukautta |
| Palautukset tai vaihdot: | 14 päivää |
| Tuotteen paino: | 172 kg |
| Malli: | WEA21 - ECO |
| Staattinen aksiaalinen kantavuus: | 1598 kN |
| Staattinen radiaalinen kantavuus: | 640 kN |
| Kääntöalue: | 360° (jatkuva) |
| Välityssuhde: | 90:1 |
| Suurin lähtönopeus: | ≤ 1,5 rpm |
| Kallistusmomentti: | 203 kNm |
| Välys: | ≤ 0,15° |
| Kääntölaitekokoonpanon ulkohalkaisija: | 684 mm |
| Pitomomentti: | 105,8 kNm |
| Tuloakseli: | Ø25 mm |
| Lähtömomentti: | 28,7 kNm |
Kuvaus
ECO-mallistomme WEA-sarjan kierukkavaihteiset kääntölaitteet tarjoavat tehokkaan, lujarakenteisen ja kustannustehokkaan ratkaisun raskaiden rakenteiden ja koneiden hallittuun pyöritysliikkeeseen. Ne yhdistävät kierukkavaihteen ja kääntölaakerin kompaktiin yksikköön, mikä mahdollistaa suuren vääntömomentin siirron sekä aksiaalisten, radiaalisten ja kallistuskuormien kannattelun.
WEA ECO -sarja tarjoaa erinomaisen hinta-laatusuhteen ja soveltuu maatalous-, metsä-, rakennus- ja teollisuuskoneiden sovelluksiin, joissa vaaditaan suurta pyöritysmomenttia ja kuorman tarkkaa asemointia.
Kierukkavaihteisen kääntölaitteen toimintaperiaate
Kierukkavaihteinen kääntölaite toimii kierukkavaihteen periaatteella, jossa kierukka pyörittää hammastettua kääntökehää. Tämä rakenne tarjoaa suuren alennusvälityssuhteen, suuren lähtömomentin sekä hitaan, tasaisen ja hallitun pyöritysliikkeen. Kääntölaitetta voidaan käyttää soveltuvalla hydraulimoottorilla. Rakenne mahdollistaa jatkuvan 360° pyörityksen, ja integroitu kääntölaakeri kantaa suuria aksiaali- ja radiaalivoimia sekä kallistusmomentteja, mikä tekee kääntölaitteesta soveltuvan vaativiin käyttöolosuhteisiin.
Keskeiset edut
-
ECO-mallisto – edullinen ratkaisu, joka tarjoaa erinomaisen hinta-laatusuhteen.
-
Suuri lähtömomentti raskaiden rakenteiden ja kuormien pyörittämiseen.
-
Kompakti ja lujarakenteinen rakenne integroidulla kääntölaakerilla.
-
Jatkuva 360° pyöritysmahdollisuus.
-
Tarkka ja hallittu pyöritys suurella alennusvälityssuhteella.
-
Suuri aksiaalinen ja radiaalinen kantavuus.
-
Hyvä kallistusmomenttien kesto.
-
Laadukkaat materiaalit ja lämpökäsitellyt hammaspyöräkomponentit.
-
Laaja mallivalikoima erilaisille kuormille ja käyttökohteille.
Käyttökohteet
WEA ECO -sarjan kierukkavaihteisia kääntölaitteita käytetään useilla teollisuudenaloilla, erityisesti sovelluksissa, joissa vaaditaan raskaiden konekomponenttien ja kokoonpanojen luotettavaa pyöritystä ja asemointia.
-
Metsäkoneet – metsäperävaunut, nosturit ja pyörivät rakenteet.
-
Maatalouskoneet – pyörivät varret, työlaitteet ja maatalouslaitteet.
-
Rakennuskoneet – nosturit, nostolaitteet ja pyörivät alustat.
-
Teollisuuslaitteet – asemointilaitteet, pyöröpöydät ja materiaalinkäsittelyjärjestelmät.
-
Kuljetus- ja erikoisajoneuvot – pyörivät kokoonpanot ja ajoneuvoon asennetut laitteet.
Materiaalit ja rakenne
WEA ECO -sarjan kierukkavaihteiset kääntölaitteet valmistetaan laadukkaista teräksistä, jotka takaavat mekaanisen lujuuden, kulutuskestävyyden ja pitkän käyttöiän asianmukaisella huollolla.
Hammaspyöräkomponentit voidaan valmistaa teräslaaduista 45, 50Mn, 42CrMo tai 42CrMo4, kun taas kierukat voidaan valmistaa 42CrMo- tai 20CrMoTi-teräksestä. Valitut komponentit lämpökäsitellään kovuuden ja kulutuskestävyyden parantamiseksi.
Karkaistujen vierintäratapintojen kovuus on 55–62 HRC, kun taas kierukkavaihdekokoonpanon pintakovuus on 58–62 HRC.
Kierukkavaihteinen kääntölaite on esivoideltu tehtaalla.
Mitat WEA21 - ECO

Rajakuormituskaavio
Kaavio esittää aksiaalikuorman ja kallistusmomentin sallitut yhdistelmät WEA21 kierukkavaihteiselle kääntölaitteelle. Aksiaalikuorman kasvaessa sallittu kallistusmomentti pienenee. Oikean valinnan ja turvallisen käytön varmistamiseksi on noudatettava valmistajan määrittämiä kuormitusrajoja.

Vaaka-akseli: Aksiaalikuorma kN.
Pystyakseli: Kallistusmomentti kNm.
Varjostettu alue: Valmistajan kaavion mukaiset sallitut kuormitusyhdistelmät.
Rajakäyrä: Suurin sallittu yhdistetty kuormitus, jota ei saa ylittää.
