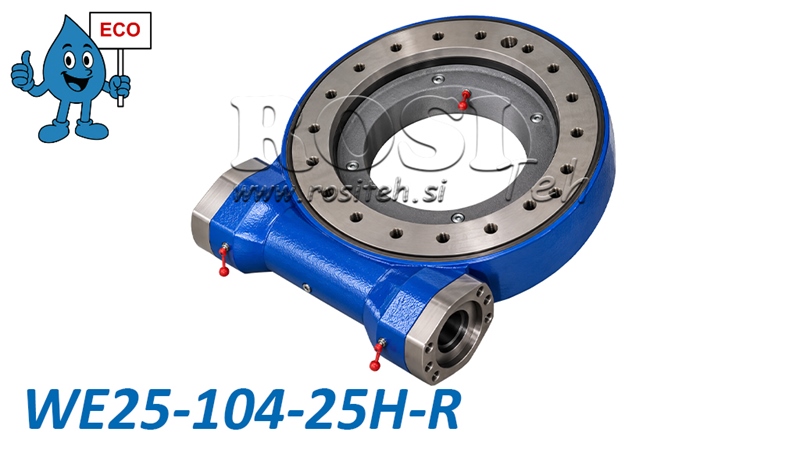

KIERUKKAVAIHTEINEN KÄÄNTÖKÄYTTÖ SARJA WEA25 - 34,2 kNm - VÄLITYSSUHDE 104:1 - ECO
| Tekniset tiedot | |
| Toimittaja: | Kiina |
| Takuu: | 6 kuukautta |
| Palautukset tai vaihdot: | 14 päivää |
| Tuotteen paino: | 202 kg |
| Malli: | WEA25 - ECO |
| Staattinen aksiaalinen kantavuus: | 2360 kN |
| Staattinen radiaalinen kantavuus: | 945 kN |
| Kääntöalue: | 360° (jatkuva) |
| Välityssuhde: | 104:1 |
| Suurin lähtöpyörimisnopeus: | ≤ 1,5 rpm |
| Kaatomomentti: | 310 kNm |
| Välys: | ≤ 0,15° |
| Kääntöyksikön ulkohalkaisija: | 800 mm |
| Pitomomentti: | 158,3 kNm |
| Käyttöakseli: | Ø25 mm |
| Lähtömomentti: | 34,2 kNm |
Kuvaus
ECO-mallistomme WEA-sarjan kierukkavaihteiset kääntövaihteet tarjoavat tehokkaan, kestävän ja kustannustehokkaan ratkaisun raskaiden rakenteiden ja koneiden hallittuun kääntöliikkeeseen. Ne yhdistävät kierukkavaihteen ja kääntölaakerin kompaktiksi yksiköksi, joka mahdollistaa suuren vääntömomentin siirron ja kestää samalla aksiaalisia, radiaalisia ja kaatomomenttikuormia.
WEA ECO -sarja tarjoaa erinomaisen hinta-laatusuhteen ja soveltuu maatalous-, metsä-, maanrakennus- ja teollisuuskoneisiin, joissa vaaditaan suurta kääntömomenttia ja tarkkaa kuorman paikoitusta.
Kierukkavaihteisen kääntövaihteen toimintaperiaate
Kierukkavaihteinen kääntövaihde toimii kierukkavaihteen periaatteella, jossa kierukka käyttää hammastettua kääntökehää. Tämä rakenne tarjoaa suuren alennussuhteen, suuren lähtömomentin sekä hitaan, tasaisen ja hallitun kääntöliikkeen. Vaihdetta voidaan käyttää sopivalla hydraulimoottorilla. Rakenteensa ansiosta se mahdollistaa jatkuvan 360° kääntöliikkeen, ja integroitu kääntölaakeri kestää suuria aksiaalisia ja radiaalisia voimia sekä kaatomomentteja, minkä ansiosta vaihde soveltuu vaativiin käyttöolosuhteisiin.
Keskeiset edut
-
ECO-mallisto – edullinen ratkaisu erinomaisella hinta-laatusuhteella.
-
Suuri lähtömomentti raskaiden rakenteiden ja kuormien kääntämiseen.
-
Kompakti ja kestävä rakenne integroidulla kääntölaakerilla.
-
Jatkuva 360° kääntöliike.
-
Tarkka ja hallittu kääntöliike suuren alennussuhteen ansiosta.
-
Suuri aksiaalinen ja radiaalinen kantavuus.
-
Korkea kaatomomenttien kesto.
-
Laadukkaat materiaalit ja lämpökäsitellyt vaihdekomponentit.
-
Laaja mallivalikoima eri kuormille ja käyttökohteisiin.
Käyttökohteet
WEA ECO -sarjan kierukkavaihteisia kääntövaihteita käytetään useilla teollisuudenaloilla, erityisesti kohteissa, joissa vaaditaan raskaiden koneenosien ja kokoonpanojen luotettavaa kääntöliikettä ja paikoitusta.
-
Metsäkoneet – metsäperävaunut, nosturit ja kääntyvät rakenteet.
-
Maatalouskoneet – kääntyvät varret, lisälaitteet ja maatalouslaitteet.
-
Maanrakennuskoneet – nosturit, nostolaitteet ja kääntyvät alustat.
-
Teollisuuslaitteet – paikoituslaitteet, pyöröpöydät ja materiaalinkäsittelyjärjestelmät.
-
Kuljetus- ja erikoisajoneuvot – kääntyvät kokoonpanot ja ajoneuvoon asennetut laitteet.
Materiaalit ja rakenne
WEA ECO -sarjan kierukkavaihteiset kääntövaihteet valmistetaan korkealaatuisista teräksistä, jotka takaavat mekaanisen lujuuden, kulutuskestävyyden ja pitkän käyttöiän asianmukaisella huollolla.
Vaihteiston komponentit voidaan valmistaa teräslaaduista 45, 50Mn, 42CrMo tai 42CrMo4, kun taas kierukat voidaan valmistaa 42CrMo- tai 20CrMoTi-teräksestä. Valitut komponentit lämpökäsitellään kovuuden ja kulutuskestävyyden parantamiseksi.
Karkaistujen vierintäratapintojen kovuus on 55–62 HRC, ja kierukkavaihdekokoonpanon pintakovuus on 58–62 HRC.
Kierukkavaihteinen kääntövaihde on esivoideltu tehtaalla.
Mitat WEA25 - ECO

Rajakuormituskaavio
Kaavio esittää WEA25-kierukkavaihteisen kääntövaihteen sallitut aksiaalikuorman ja kaatomomentin yhdistelmät. Aksiaalikuorman kasvaessa sallittu kaatomomentti pienenee. Oikeaa mitoitusta ja turvallista käyttöä varten on noudatettava valmistajan määrittämiä kuormitusrajoja.

Vaaka-akseli: Aksiaalikuorma kN.
Pystyakseli: Kaatomomentti kNm.
Varjostettu alue: Sallitut kuormitusyhdistelmät valmistajan kaavion mukaisesti.
Rajakäyrä: Suurin sallittu yhdistetty kuormitus, jota ei saa ylittää.
