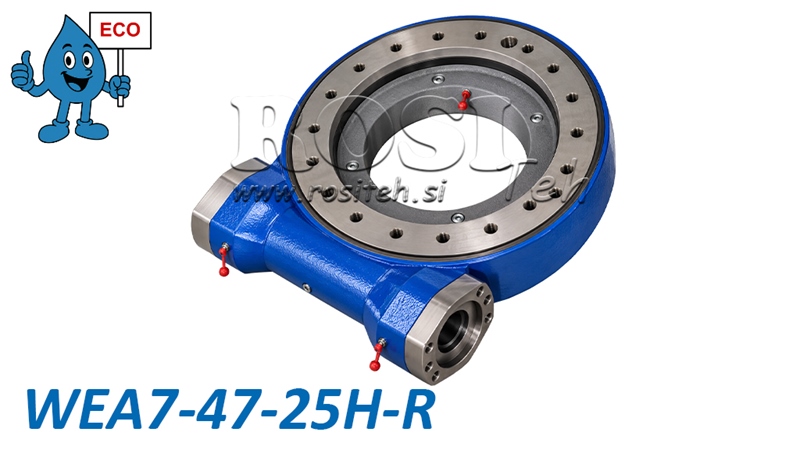

KIERUKKAVAIHTEINEN KÄÄNTÖKÄYTTÖ SARJA WEA7 - 3,5 kNm - VÄLITYSSUHDE 47:1 - ECO
| Tekniset tiedot | |
| Toimittaja: | Kiina |
| Takuu: | 6 kuukautta |
| Palautukset tai vaihdot: | 14 päivää |
| Tuotteen paino: | 35 kg |
| Malli: | WEA7 - ECO |
| Staattinen aksiaalinen kantavuus: | 220 kN |
| Staattinen radiaalinen kantavuus: | 90 kN |
| Kääntöalue: | 360° (jatkuva) |
| Välityssuhde: | 47:1 |
| Suurin lähtönopeus: | 2,5 rpm |
| Kallistusmomentti: | 14.2 kNm |
| Välys: | ≤ 0,2° |
| Kääntöyksikön ulkohalkaisija: | 276 mm |
| Pidätysmomentti: | 20 kNm |
| Tuloakseli: | Ø25 mm |
| Lähtömomentti: | 3,5 kNm |
Kuvaus
ECO-mallistomme WEA-sarjan kierukkavaihteiset kääntölaitteet tarjoavat tehokkaan, kestävän ja kustannustehokkaan ratkaisun raskaiden rakenteiden ja koneiden hallittuun kääntöliikkeeseen. Ne yhdistävät kierukkavaihteen ja kääntölaakerin kompaktiksi yksiköksi, mahdollistaen suuren vääntömomentin siirron sekä aksiaali-, radiaali- ja kallistuskuormien kannattelun.
WEA ECO -sarja tarjoaa erinomaisen hinta-laatusuhteen ja soveltuu maatalous-, metsä-, rakennus- ja teollisuuskoneiden käyttökohteisiin, joissa vaaditaan suurta kääntömomenttia ja tarkkaa kuorman asemointia.
Kierukkavaihteisen kääntölaitteen toimintaperiaate
Kierukkavaihteinen kääntölaite toimii kierukkavaihdevälityksen periaatteella, jossa kierukka käyttää hammastettua kääntökehää. Tämä rakenne tarjoaa suuren välityssuhteen, suuren lähtömomentin sekä hitaan, tasaisen ja hallitun kääntöliikkeen. Käyttöä voidaan käyttää sopivalla hydraulimoottorilla. Rakenne mahdollistaa jatkuvan 360° kääntymisen, ja integroitu kääntölaakeri kestää suuria aksiaali- ja radiaalivoimia sekä kallistusmomentteja, mikä tekee käyttölaitteesta sopivan vaativiin käyttöolosuhteisiin.
Keskeiset edut
-
ECO-mallisto – edullinen ratkaisu, joka tarjoaa erinomaisen hinta-laatusuhteen.
-
Suuri lähtömomentti raskaiden rakenteiden ja kuormien kääntämiseen.
-
Kompakti ja kestävä rakenne integroidulla kääntölaakerilla.
-
Jatkuva 360° kääntömahdollisuus.
-
Tarkka ja hallittu kääntöliike suurella välityssuhteella.
-
Suuri aksiaalinen ja radiaalinen kantavuus.
-
Suuri kallistusmomenttien kesto.
-
Korkealaatuiset materiaalit ja lämpökäsitellyt hammaspyöräkomponentit.
-
Laaja mallivalikoima eri kuormille ja käyttökohteisiin.
Käyttökohteet
WEA ECO -sarjan kierukkavaihteisia kääntölaitteita käytetään eri teollisuudenaloilla, erityisesti kohteissa, joissa vaaditaan raskaiden koneenosien ja kokoonpanojen luotettavaa kääntöliikettä ja asemointia.
-
Metsäkoneet – metsäperävaunut, nosturit ja kääntyvät rakenteet.
-
Maatalouskoneet – kääntyvät varret, työlaitteet ja maatalouslaitteet.
-
Rakennuskoneet – nosturit, nostolaitteet ja kääntyvät alustat.
-
Teollisuuslaitteet – asemointilaitteet, pyöröpöydät ja materiaalinkäsittelyjärjestelmät.
-
Kuljetus- ja erikoisajoneuvot – kääntyvät kokoonpanot ja ajoneuvoon asennetut laitteet.
Materiaalit ja rakenne
WEA ECO -sarjan kierukkavaihteiset kääntölaitteet valmistetaan korkealaatuisista teräksistä, jotka takaavat mekaanisen lujuuden, kulutuskestävyyden ja pitkän käyttöiän asianmukaisella huollolla.
Hammaspyöräkomponentit voidaan valmistaa teräslaaduista 45, 50Mn, 42CrMo tai 42CrMo4, ja kierukat voidaan valmistaa 42CrMo- tai 20CrMoTi-teräksestä. Valitut komponentit lämpökäsitellään kovuuden ja kulutuskestävyyden parantamiseksi.
Karkaistujen vierintäratapintojen kovuus on 55–62 HRC, ja kierukkavaihdekokoonpanon pintakovuus on 58–62 HRC.
Kierukkavaihteinen kääntölaite on esivoideltu tehtaalla.
Mitat WEA07 - ECO

Rajakuormituskaavio
Kaavio näyttää aksiaalikuorman ja kallistusmomentin sallitut yhdistelmät WEA7-kierukkavaihteiselle kääntölaitteelle. Aksiaalikuorman kasvaessa sallittu kallistusmomentti pienenee. Kääntölaitteen oikeaa valintaa ja turvallista käyttöä varten on noudatettava valmistajan määrittämiä kuormitusrajoja.

Vaaka-akseli: Aksiaalikuorma kN.
Pystyakseli: Kallistusmomentti kNm.
Varjostettu alue: Sallitut kuormitusyhdistelmät valmistajan kaavion mukaisesti.
Rajakäyrä: Suurin sallittu yhdistetty kuormitus, jota ei saa ylittää.
