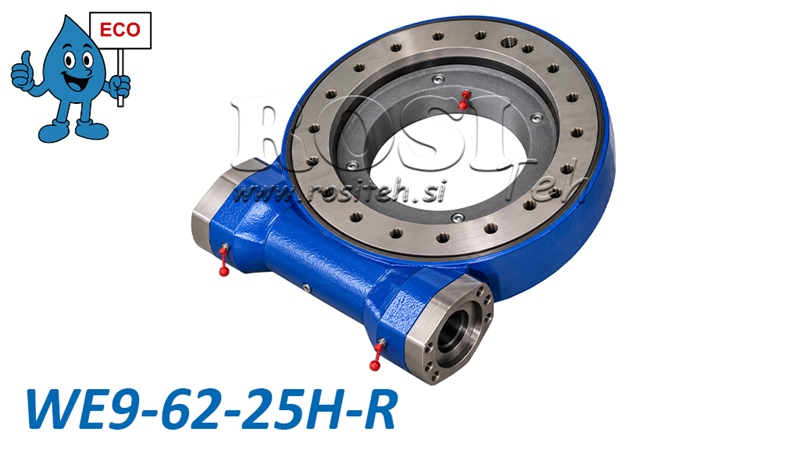

KIERUKKAVAIHTEINEN KÄÄNTÖKÄYTTÖ SARJA WEA9 - 8 kNm - VÄLITYSSUHDE 62:1 - ECO
| Tekniset tiedot | |
| Toimittaja: | Kiina |
| Takuu: | 6 kuukautta |
| Palautukset tai vaihdot: | 14 päivää |
| Tuotteen paino: | 50 kg |
| Malli: | WEA9 - ECO |
| Staattinen aksiaalinen kantavuus: | 578 kN |
| Staattinen radiaalinen kantavuus: | 215 kN |
| Kääntöalue: | 360° (jatkuva) |
| Välityssuhde: | 62:1 |
| Suurin ulostulonopeus: | ≤ 2 rpm |
| Kaatomomentti: | 35,6 kNm |
| Välys: | ≤ 0,15° |
| Kääntöyksikön ulkohalkaisija: | 342 mm |
| Pitomomentti: | 38,7 kNm |
| Sisäänmenoakseli: | Ø25 mm |
| Ulostulomomentti: | 8 kNm |
Kuvaus
ECO-mallistomme WEA-sarjan kierukkavaihteiset kääntökäytöt tarjoavat tehokkaan, kestävän ja kustannustehokkaan ratkaisun raskaiden rakenteiden ja koneiden hallittuun kääntöliikkeeseen. Ne yhdistävät kierukkavaihteen ja kääntölaakerin kompaktiin yksikköön, mikä mahdollistaa suuren vääntömomentin siirron sekä aksiaalisten, radiaalisten ja kaatokuormien kantamisen.
WEA ECO -sarja tarjoaa erinomaisen hinta-laatusuhteen ja soveltuu maatalous-, metsäkone-, rakennuskone- ja teollisuuskonesovelluksiin, joissa vaaditaan suurta kääntömomenttia ja tarkkaa kuorman asemointia.
Kierukkavaihteisen kääntökäytön toimintaperiaate
Kierukkavaihteinen kääntökäyttö toimii kierukkavaihteen periaatteella, jossa kierukka pyörittää hammastettua kääntökehää. Tämä rakenne tarjoaa suuren alennussuhteen, korkean ulostulomomentin sekä hitaan, tasaisen ja hallitun kääntöliikkeen. Käyttöä voidaan käyttää soveltuvalla hydraulimoottorilla. Rakenteensa ansiosta se mahdollistaa jatkuvan 360° käännön, ja integroitu kääntölaakeri kestää suuria aksiaalisia ja radiaalisia voimia sekä kaatomomentteja, joten käyttö soveltuu vaativiin käyttöolosuhteisiin.
Keskeiset edut
-
ECO-mallisto – edullinen ratkaisu, joka tarjoaa erinomaisen hinta-laatusuhteen.
-
Suuri ulostulomomentti raskaiden rakenteiden ja kuormien kääntämiseen.
-
Kompakti ja kestävä rakenne integroidulla kääntölaakerilla.
-
Jatkuva 360° kääntömahdollisuus.
-
Tarkka ja hallittu kääntö suuren alennussuhteen ansiosta.
-
Suuri aksiaalinen ja radiaalinen kantavuus.
-
Hyvä kaatomomenttien kesto.
-
Laadukkaat materiaalit ja lämpökäsitellyt hammaspyöräkomponentit.
-
Laaja mallivalikoima erilaisille kuormille ja käyttökohteille.
Käyttökohteet
WEA ECO -sarjan kierukkavaihteisia kääntökäyttöjä käytetään useilla teollisuudenaloilla, erityisesti sovelluksissa, joissa vaaditaan raskaiden konekomponenttien ja kokoonpanojen luotettavaa kääntöä ja asemointia.
-
Metsäkoneet – metsäperävaunut, nosturit ja kääntyvät rakenteet.
-
Maatalouskoneet – kääntyvät varret, työlaitteet ja maatalouslaitteet.
-
Rakennuskoneet – nosturit, nostolaitteet ja kääntyvät alustat.
-
Teollisuuslaitteet – asemointilaitteet, pyöröpöydät ja materiaalinkäsittelyjärjestelmät.
-
Kuljetus- ja erikoisajoneuvot – kääntyvät kokoonpanot ja ajoneuvoon asennettavat laitteet.
Materiaalit ja rakenne
WEA ECO -sarjan kierukkavaihteiset kääntökäytöt valmistetaan korkealaatuisista teräksistä, jotka takaavat mekaanisen lujuuden, kulutuskestävyyden ja pitkän käyttöiän asianmukaisella kunnossapidolla.
Hammaspyöräkomponentit voidaan valmistaa teräslaaduista 45, 50Mn, 42CrMo tai 42CrMo4, ja kierukat voidaan valmistaa teräksestä 42CrMo tai 20CrMoTi. Valitut komponentit lämpökäsitellään kovuuden ja kulutuskestävyyden parantamiseksi.
Karkaistujen vierintäratapintojen kovuus on 55–62 HRC, ja kierukkavaihdeyksikön pintakovuus on 58–62 HRC.
Kierukkavaihteinen kääntökäyttö on esivoideltu tehtaalla.
Mitat WEA09 - ECO

Rajakuormituskaavio
Kaavio näyttää WEA9 kierukkavaihteisen kääntökäytön sallitut aksiaalikuorman ja kaatomomentin yhdistelmät. Aksiaalikuorman kasvaessa sallittu kaatomomentti pienenee. Kääntökäytön oikeaa valintaa ja turvallista käyttöä varten on noudatettava valmistajan määrittämiä kuormitusrajoja.

Vaaka-akseli: Aksiaalikuorma kN.
Pystyakseli: Kaatomomentti kNm.
Varjostettu alue: Valmistajan kaavion mukaiset sallitut kuormitusyhdistelmät.
Rajakäyrä: Suurin sallittu yhdistetty kuormitus, jota ei saa ylittää.
