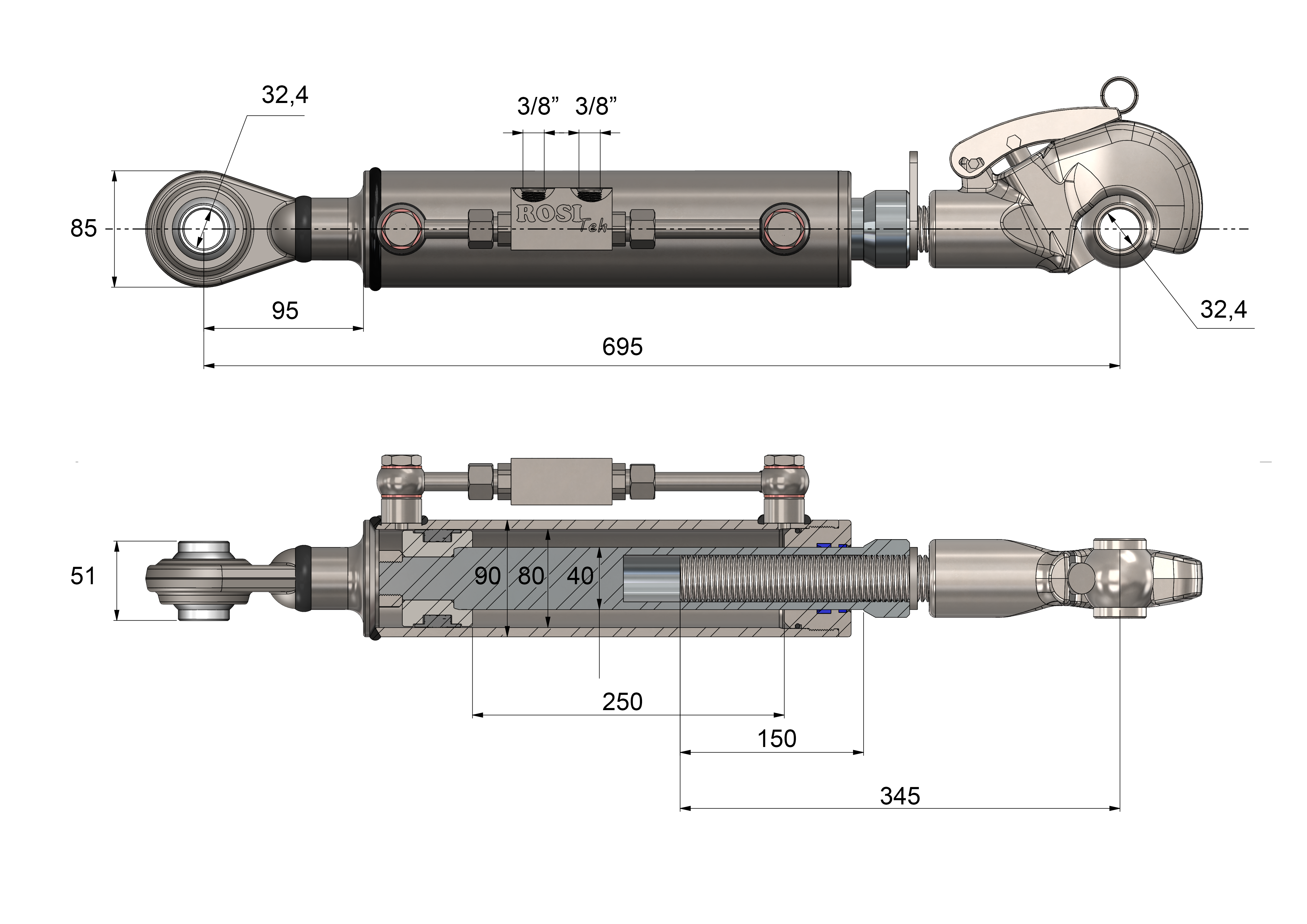

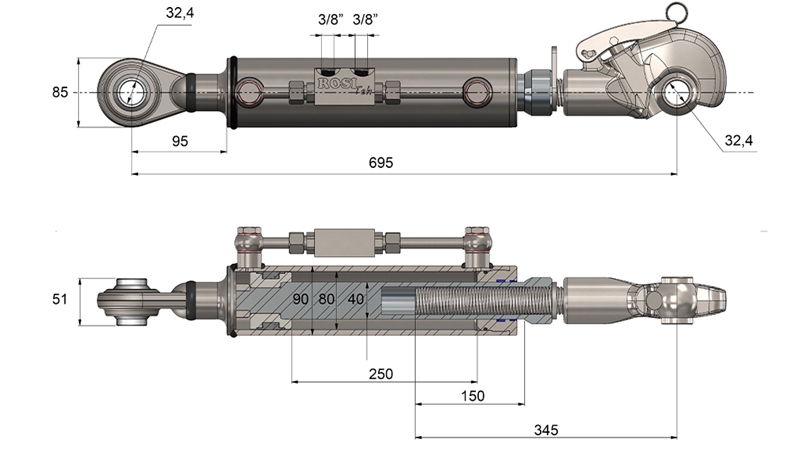

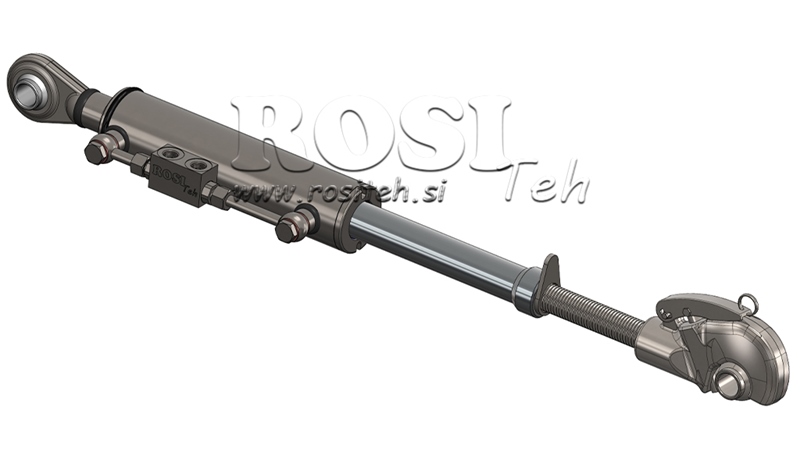

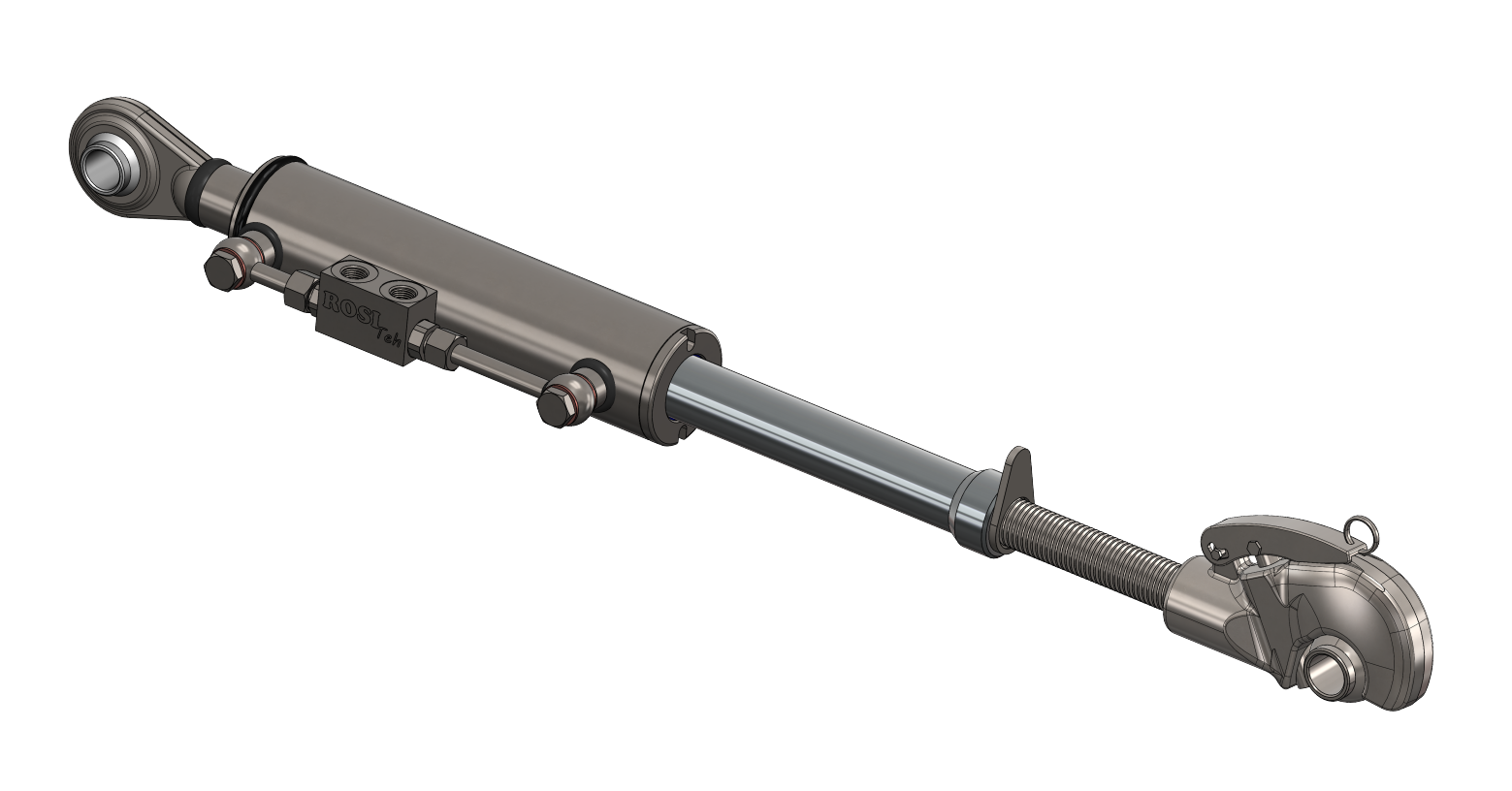

HYDRAULINEN KIERTEETTY TYÖNTÖVARSI AUTOMATIC - CAT. 3 - 80/40-250 (+95 HP) (32,2 mm)

 Hydraulinen työntövarsi

on käytännössä vakiomallinen kaksitoiminen hydraulisylinteri, jossa on hitsatut päät asennusta varten traktorin ja työkoneen väliin. Se on ehdottomasti parannus traktoriin, jos sellaista ei siinä vielä ole. Hydrauliset työntövarsime on sinkitty parhaan mahdollisen korroosiosuojan saavuttamiseksi. Kaikki hydrauliset työntövarret on varustettu myös lukkoventtiilillä. Hydrauliletkun vaurioituessa työntövarren sylinteri pysyy samassa asennossa, samoin kuin työkone. Lukkoventtiili varmistaa myös, että letkut eivät ole paineen alaisina ajon aikana esiintyvistä tärinöistä huolimatta, mikä estää traktorin hydrauliventtiilin tarpeettoman kuormituksen.

Työntövarsi toimitetaan 75 cm:n hydrauliletkuparin kanssa, pituus on mitattu liittimet mukaan lukien.

Yleisimmät hydraulisten työntövarsien tyypit:

- STANDARD-hydraulinen työntövarsi

(hitsatut silmäpäät molemmissa päissä)

- Hydraulinen työntövarsi koukulla

(männänvarressa on palloa varten pikakytkentäkoukku työkoneen kytkemiseen traktoriin)

- SPECIAL-hydraulinen työntövarsi

(hydraulinen työntövarsi koukulla, mutta sylinterin silmäpään sijaan käytetään erityistä hitsattua koukkua, joka mahdollistaa työntövarren suuremman sivuttaisliikkeen)

- KIERTEELLINEN hydraulinen työntövarsi

(työntövarren pituutta voidaan pidentää kierteen pituuden verran)

Hydraulisten työntövarsien käyttö:

Hydrauliset työntövarret ovat yhä välttämättömämpiä jokaisessa traktorissa, erityisesti kyntöaurojen kanssa, joissa auran tarkka säätö on ratkaisevan tärkeää. Ne ovat erittäin hyödyllisiä myös tasauslanojen, trukkipiikkilaitteiden (kallistuksen säätöön) ja jopa kippilavojen kanssa.

Miten valita oikea hydraulinen työntövarsi traktoriisi?

Vaihe 1: Kuinka monta hevosvoimaa traktorissasi on?

Luokka 1: traktoreille 20–55 HP (15 – 40 kW)

Luokka 2: traktoreille 45–95 HP (35 – 70 kW)

Luokka 3: traktoreille 80–210 HP (60 – 155 kW)

Luokka 4: traktoreille 180–380 HP (135 – 285 kW)

On myös syytä ottaa huomioon, millaisen työkoneen kanssa työntövartta käytetään, sillä esimerkiksi 100 HP traktorissa luokan 3 työntövarsi ei ole välttämätön, jos sitä käytetään vain kippilavan kanssa, jonka enimmäiskantavuus on 1500 kg.

Vaihe 2: Mitkä tappireiät työntövarressa on oltava?

Luokka 1: Reiät 19,2 mm tai 25,4 mm

Luokka 2: Reiät 25,4 mm

Luokka 3: Reiät 25,4 mm tai 32,4 mm

Luokka 4: Reiät 45,2 mm tai 32,4 mm

On mahdollista käyttää supistusholkkia, jonka avulla samaa työntövartta voidaan käyttää useissa eri traktoreissa tai työkoneissa. Koukkumallisissa (automaattisissa) tai erikoismallisissa hydraulisissa työntövarsissa reiät määräytyvät pallon mukaan, joka lukitaan työntövarren pikakytkentäkoukkuun.

Vaihe 3: Työntövarren sopiva pituus tai iskunpituus.

Ei ole olemassa tiukkaa sääntöä tai tarkkaa standardia sille, kuinka suuri iskunpituus hydraulisessa työntövarressa tulisi olla tietylle traktorityypille. Tämä riippuu pääasiassa traktorin tyypistä ja työkoneista, joihin se on tarkoitettu. Yleensä sitä käytetään useiden omistamiesi työkoneiden kanssa, joten pituus on määritettävä useimmille niistä sopivaksi. Helpoin tapa on mitata traktorissasi jo oleva mekaaninen kierresäädettävä työntövarsi. Kierresäädettävän työntövarren lyhimmän pituuden perusteella (mitattuna molempien reikien keskeltä) voit valita lähimmän hydraulisen työntövarren ja tarkistaa sen suurimman ulosajetun pituuden sekä iskunpituuden.

Hydraulisten työntövarsien vakioiskunpituudet ovat:
- 160 mm
- 210 mm
- 280 mm
- 340 mm
- 400 mm

Saman iskunpituuden työntövarsien kokonaispituudet riippuvat tyypistä.

Vaihe 4: Hydraulisen työntövarren tyypin valinta.

- Vakio hydraulinen työntövarsi
(käytetään tavallisissa traktoreissa)

- Hydraulinen työntövarsi koukulla
(käytetään, jos traktorissa on pikakytkentäkoukut alemmissa vetovarsissa)

- Erikoismallinen hydraulinen työntövarsi
(suurempaa sivuttaisliikettä varten)

- Kierteellinen hydraulinen työntövarsi
(työntövarren pituutta voidaan pidentää kierteen pituuden verran)

Hydrauliset työntövarret sopivat traktoreihin:

Zetor, Fendt, Deutz-Fahr, Massey Ferguson, Fiat, John Deere, Case, Renault, IMT, Ursus, Steyr, Hürlimann, Lamborghini, Same, Landini, Valtra, Claas, New Holland, Caterpillar, Bobcat, Volvo, Carraro, Yanmar, Štore, Lindner, Solis.
