MANUAALINEN HYDRAULINEN VENTTIILI MONOBLOKKI 1xZ50 + KELLUNTATOIMINTO
| Tekniset tiedot | |
| Toimittaja: | Bulgaria |
| Palautus tai vaihto: | 14 päivää |
| Takuu: | 6 kuukautta |
| Tuotteen paino: | 2,65 kg |
| Venttiilityyppi: | Z50 monoblock kelluntatoiminnolla |
| Nimellisvirtaus: | 50 L/min |
| Lohkojen lukumäärä: | 1 |
| Runkomateriaali: | Valurauta |
| Karan materiaali: | Hiiliteräs (halkaisija 16 mm) |
| Käyttö: | Mekaaninen (ohjausvivulla) |
| Vivun asennot: | 4 |
| Toiminnot: | Kaksitoiminen + kelluntatoiminto (FLOAT) |
| Hydraulipiiri: | Rinnankytkentä |
| Maks. paine (liitäntä T): | 35 bar (paluupaine) |
| Maks. paine (liitäntä P): | 315 bar (tulopaine) |
| Maks. paine (liitännät A ja B): | 315 bar (työpaine) |
| Tehdasasetettu paineenrajoitusventtiili: | 180 bar |
| Paineenrajoitusventtiilin säätöalue: | Jousesta riippuen: 50–120 / 120–250 / 220–315 bar |
| Sisäinen vuoto: | 7 cm³/min, kun Δp = 100 bar ja 40°C |
| Käyttölämpötila: | -40°C ... +60°C |
| Öljyn käyttölämpötila: | -20°C ... +80°C NBR-tiivisteillä |
| Öljyn viskositeetti: | 15–75 mm²/s (suositeltu) |
Kuvaus
Z50-hydrauliikan monoblock-suuntaventtiili kelluntatoiminnolla on suunniteltu hydrauliöljyn virtauksen luotettavaan ja tarkkaan käsiohjaukseen pumpun ja hydraulitoimilaitteen välillä. Tämän version keskeinen ominaisuus on lisäkellunta-asento (FLOAT), joka mahdollistaa liitetyn hydraulisylinterin vapaan liikkeen.
Lohkossa on A- ja B-työliitännät G 3/8" -kierteillä hydraulisylinterin tai muun kaksitoimisen hydraulitoimilaitteen liittämistä varten. Pääpaineliitännässä P ja paluuliitännässä T on G 1/2" -kierteet.
Venttiiliä käytetään mekaanisesti vivulla. Vakiomallisen kaksisuuntaisen sylinterinohjauksen lisäksi venttiilissä on myös kellunta-asento. Kun vipu siirretään kellunta-asentoon, liitännät A ja B yhdistyvät paluulinjaan T, jolloin hydraulisylinterin varsi pääsee liikkumaan vapaasti molempiin suuntiin ulkoisten voimien vaikutuksesta.
Kelluntatoiminto on erityisen hyödyllinen työlaitteissa, joiden on seurattava maaston tai maanpinnan muotoja käytön aikana, sillä hydraulisylinteri ei pidä työlaitetta kiinteässä asennossa kelluntatoiminnon ollessa kytkettynä.
Z50 + F -version tärkeimmät edut:
- lisäkelluntatoiminto (FLOAT),
- hydraulisylinterin vapaa liike kellunta-asennossa,
- soveltuu työlaitteisiin, joiden on seurattava maastoa,
- yksinkertainen mekaaninen vipukäyttö,
- integroitu paineenrajoitusventtiili,
- vankka monoblock-rakenne.
Z50-hydrauliventtiili kelluntatoiminnolla soveltuu käytettäväksi maatalous-, metsätalous- ja muissa liikkuvissa hydraulikoneissa, joissa vakiomallisen kaksitoimisen ohjauksen lisäksi tarvitaan hydraulisylinterin vapaata liikettä.

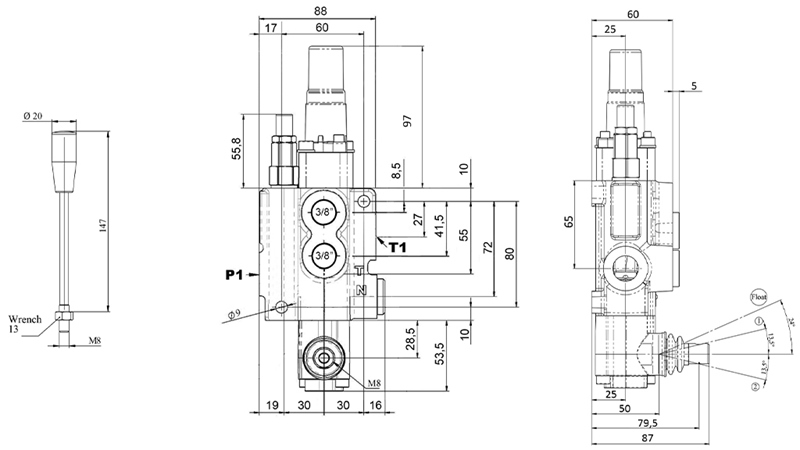

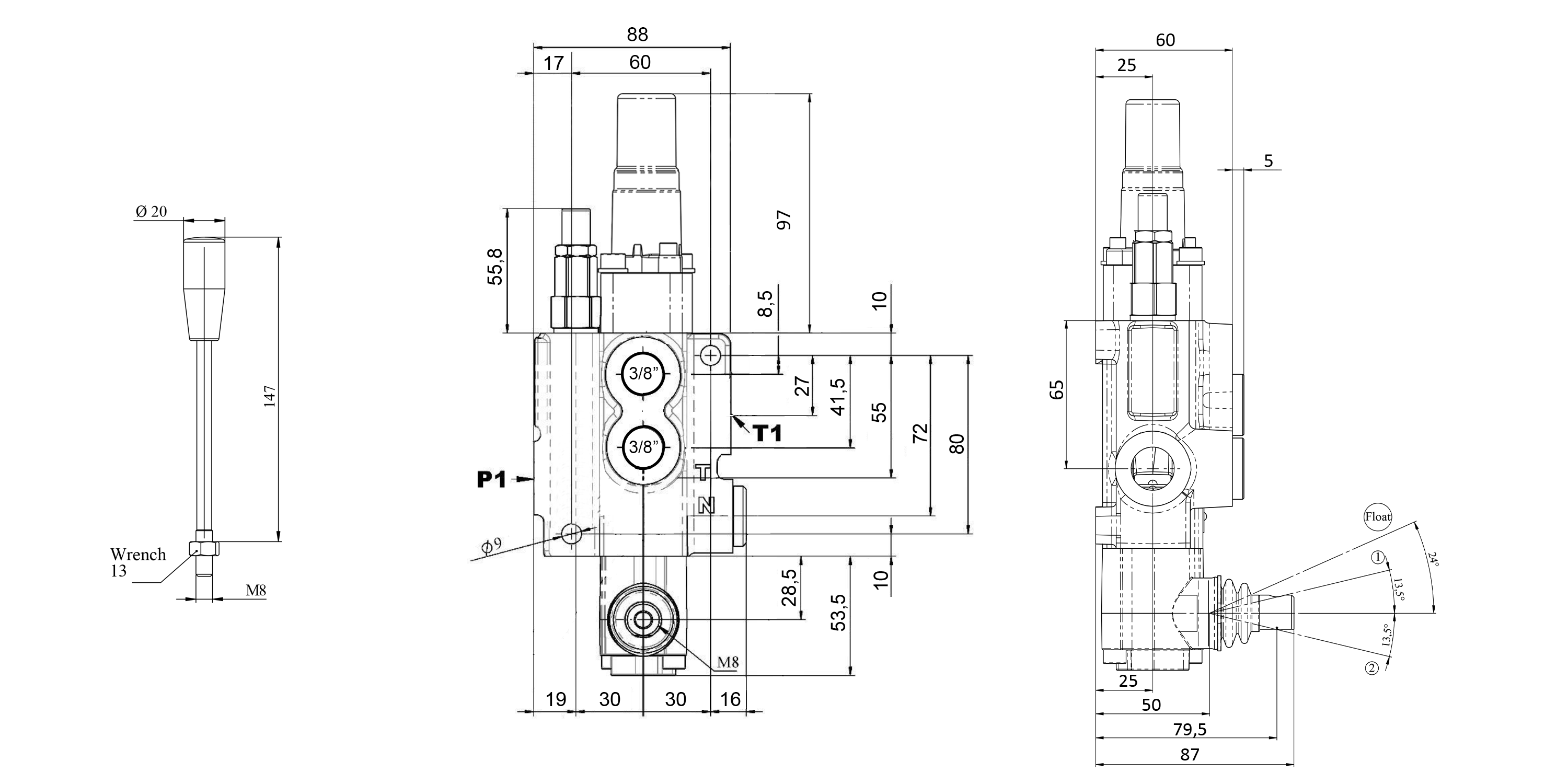

Mitat

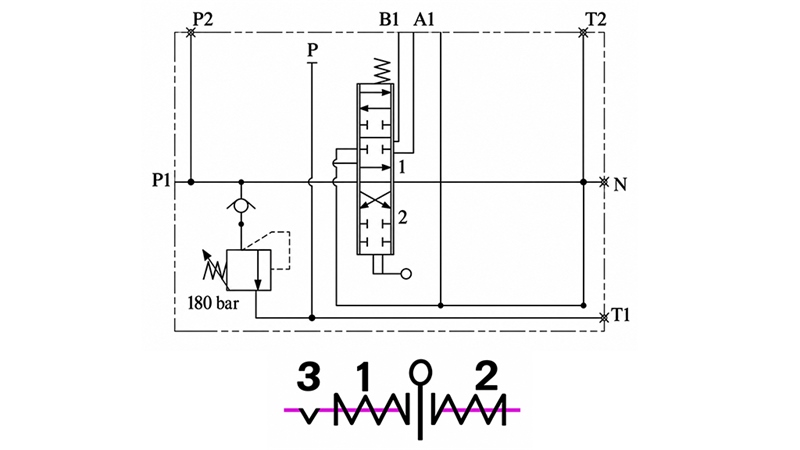

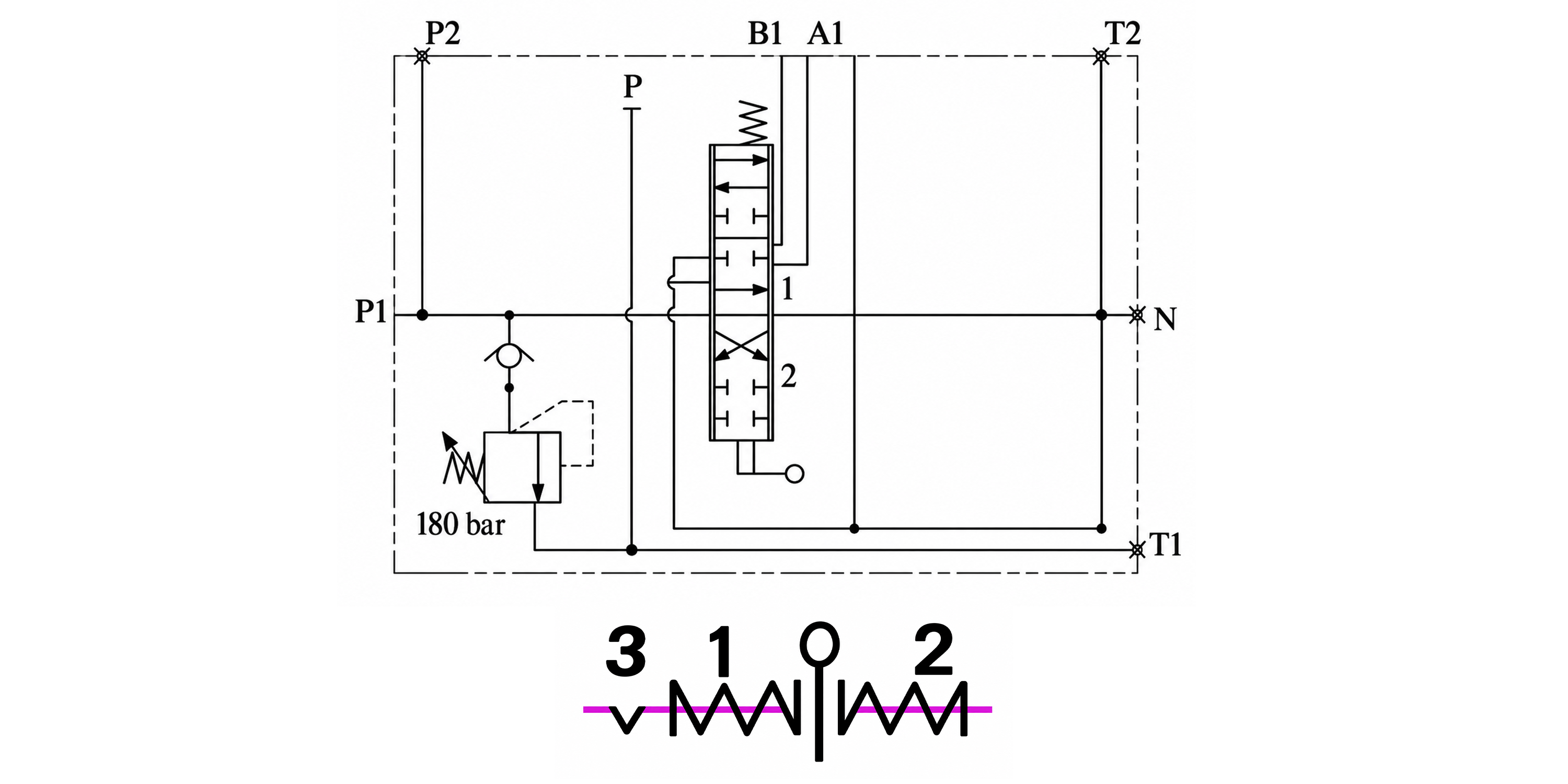

Hydraulikaavio
