MANUAALINEN HYDRAULINEN VENTTIILI MONOBLOKKI 1xZ80
| Tekniset tiedot | |
| Toimittaja: | Bulgaria |
| Palautus tai vaihto: | 14 päivää |
| Takuu: | 6 kuukautta |
| Tuotteen paino: | 3,7 kg |
| Venttiilityyppi: | Z80-monoblock |
| Nimellisvirtaus: | 80 L/min |
| Lohkojen määrä: | 1 |
| Rungon materiaali: | Valurauta |
| Karan materiaali: | Hiiliteräs (halkaisija 18 mm) |
| Käyttö: | Mekaaninen (ohjausvivulla) |
| Hydrauliikkapiiri: | Rinnankytkentä |
| Maks. paine (liitäntä T): | 35 bar (paluupaine) |
| Maks. paine (liitäntä P): | 315 bar (tulopaine) |
| Maks. paine (liitännät A ja B): | 315 bar (työpaine) |
| Tehtaalla asetettu paineenrajoitusventtiili: | 180 bar |
| Paineenrajoitusventtiilin säätöalue: | 120–250 bar |
| Sisäinen vuoto: | 8 cm³/min, kun Δp = 100 bar ja 40°C |
| Käyttölämpötila: | -40°C ... +60°C |
| Öljyn käyttölämpötila: | -20°C ... +80°C NBR-tiivisteillä, -20°C ... +100°C FPM-tiivisteillä |
| Öljyn viskositeetti: | 15–75 mm²/s (suositus) |
Kuvaus
Z80-hydrauliset monoblock-venttiilit on suunniteltu hydraulöljyn virtauksen luotettavaan ja tarkkaan ohjaukseen pumpun ja hydraulitoimilaitteiden välillä. Niitä on saatavana 1–6-lohkoisina versioina, mikä mahdollistaa yhdestä kuuteen erillisen hydraulitoiminnon ohjauksen järjestelmän vaatimusten mukaan.
Jokaisessa lohkossa on A- ja B-työliitännät. Vakiomallinen BSP-versio käyttää G 1/2 -liitäntää P-painetulolle, G 3/4 -liitäntää T-paluuliitännälle sekä G 1/2 -liitäntöjä A- ja B-työliitännöille. Valitusta karakonfiguraatiosta riippuen venttiili soveltuu kaksitoimisten tai yksitoimisten hydraulisylinterien, hydraulimoottorien ja muiden hydraulitoimilaitteiden ohjaukseen.
Käsikäyttöisessä versiossa venttiiliä ohjataan mekaanisesti vivuilla. Yksittäisen vivun liikuttaminen ohjaa hydraulöljyn vastaavaan työliitäntään, jolloin liitetyn toimilaitteen liikesuuntaa hallitaan. Vapaa-asennossa kyseinen hydraulitoiminto ei ole aktivoitu.
Z80-venttiilien tärkeimmät edut:
- nimellisvirtaus: 80 l/min,
- suurin työpaine: 315 bar,
- saatavana 1–6 lohkolla,
- kompakti ja kestävä monoblock-rakenne,
- yksinkertainen ja suora käsikäyttö,
- yksittäisten hydraulitoimintojen riippumaton ohjaus,
- vakiomalliset hydrauliikkaliitännät,
- soveltuu erilaisiin liikkuviin ja kiinteisiin hydraulijärjestelmiin.
Z80-venttiilit on varustettu pääpaineenrajoitusventtiilillä ja takaiskuventtiilillä. Niitä on saatavana rinnankytkentä- tai tandem-konfiguraatioina, ja lisävarusteena on Power Beyond (Carry Over) -liitäntä lisähydrauliikkaventtiilien kytkemistä varten.
Z80-hydrauliset monoblock-venttiilit soveltuvat käytettäväksi maatalous- ja metsäkoneissa sekä erilaisissa teollisuuden ja liikkuvan kaluston hydraulilaitteissa. Sopivan lohkomäärän ja karatyypin valinta mahdollistaa venttiilin mukauttamisen kunkin koneen tai käyttökohteen erityisiin hydraulitoimintoihin.

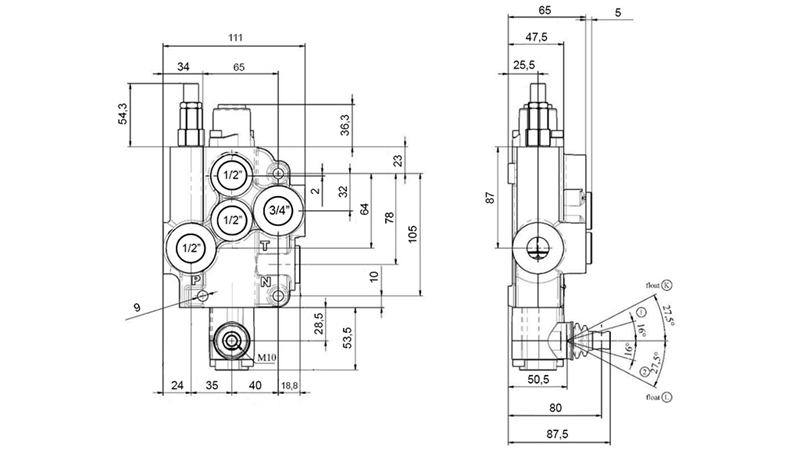

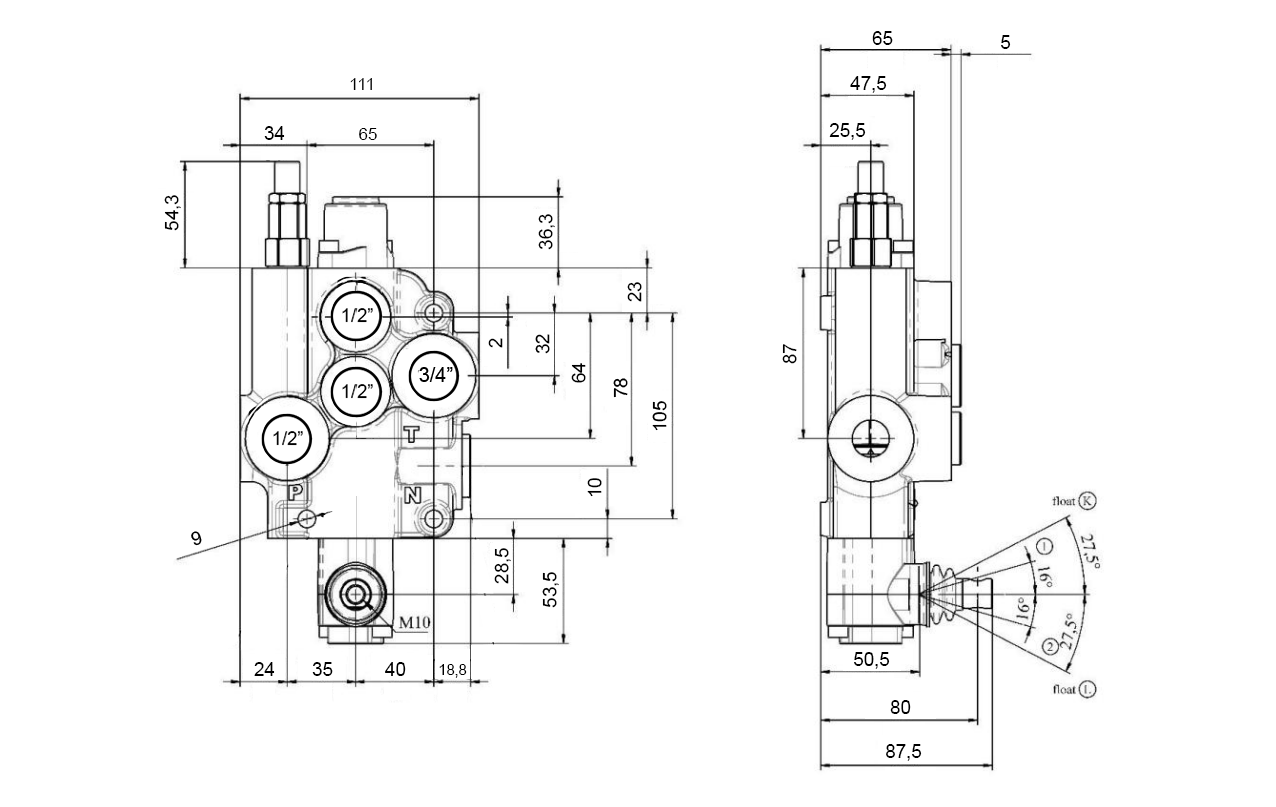

Mitat

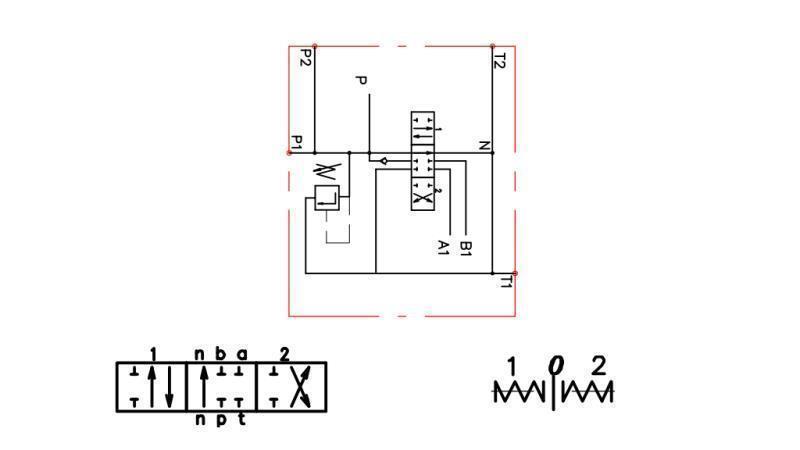

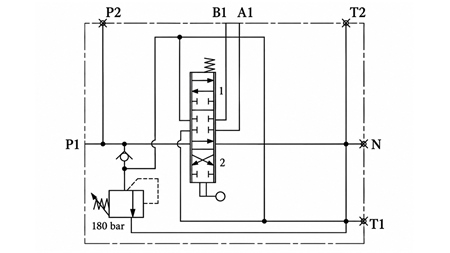

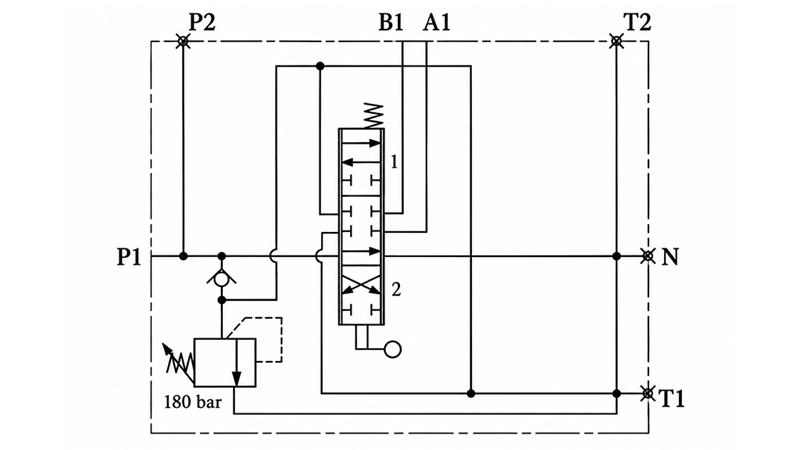

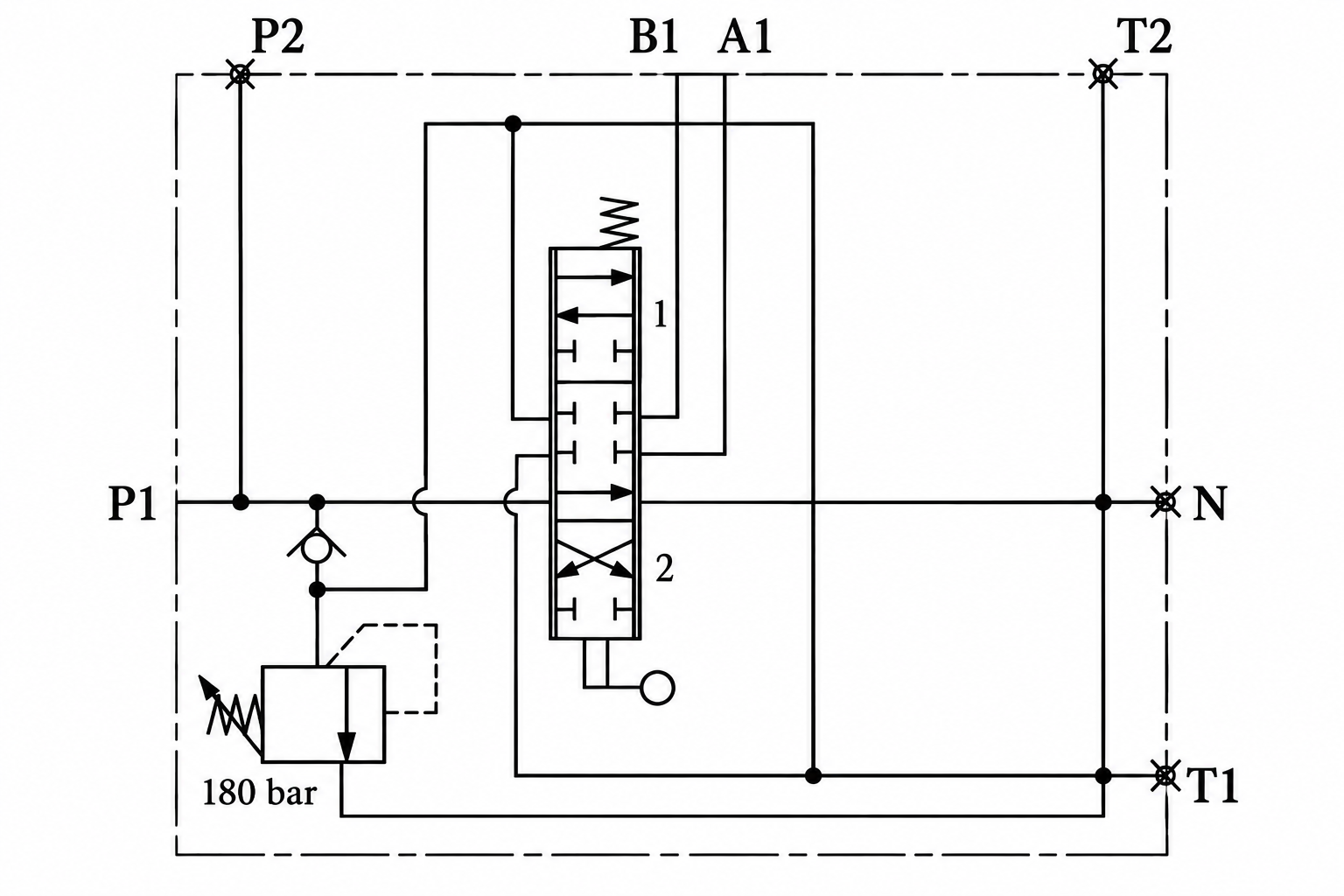

Hydraulikaavio
