MANUAALINEN HYDRAULINEN VENTTIILI MONOBLOKKI 1xZ80 + KELLUNTATOIMINTO
| Tekniset tiedot | |
| Toimittaja: | Bulgaria |
| Palautus tai vaihto: | 14 päivää |
| Takuu: | 6 kuukautta |
| Tuotteen paino: | 3,90 kg |
| Venttiilityyppi: | Z80-monoblock kelluntatoiminnolla |
| Nimellisvirtaus: | 80 L/min |
| Lohkojen määrä: | 1 |
| Rungon materiaali: | Valurauta |
| Karan materiaali: | Hiiliteräs (halkaisija 18 mm) |
| Käyttö: | Mekaaninen (ohjausvivulla) |
| Vivun asennot: | 4 |
| Toiminnot: | Kaksitoiminen + kelluntatoiminto (FLOAT) |
| Hydraulipiiri: | Rinnankytkentä |
| Maks. paine (liitäntä T): | 35 bar (paluupaine) |
| Maks. paine (liitäntä P): | 315 bar (tulopaine) |
| Maks. paine (liitännät A ja B): | 315 bar (työpaine) |
| Tehdasasetettu paineenrajoitusventtiili: | 180 bar |
| Paineenrajoitusventtiilin säätöalue: | 120-250 bar |
| Sisäinen vuoto: | 8 cm³/min, kun Δp = 100 bar ja 40°C |
| Käyttölämpötila: | -40°C – +60°C |
| Öljyn käyttölämpötila: | -20°C – +80°C NBR-tiivisteillä, -20°C – +100°C FPM-tiivisteillä |
| Öljyn viskositeetti: | 15–75 mm²/s (suositus) |
Kuvaus
Kelluntatoiminnolla varustettu Z80-hydraulinen monoblock-suuntaventtiili on suunniteltu hydraulöljyn virtauksen luotettavaan ja tarkkaan käsiohjaukseen pumpun ja hydraulisen toimilaitteen välillä. Tämän version keskeinen ominaisuus on lisäkellunta-asento (FLOAT), joka mahdollistaa liitetyn hydraulisylinterin vapaan liikkeen.
Lohkossa on A- ja B-työliitännät G 1/2" -kierteillä hydraulisylinterin tai muun kaksitoimisen hydraulisen toimilaitteen liittämistä varten. Pääpaineliitännässä P on G 1/2" -kierre, ja paluuliitännässä T on G 3/4" -kierre.
Venttiiliä käytetään mekaanisesti vivulla. Vakiomallisen kaksisuuntaisen sylinteriohjauksen lisäksi venttiilissä on myös kellunta-asento. Kun vipu siirretään kellunta-asentoon, liitännät A ja B yhdistyvät paluulinjaan T, jolloin hydraulisylinterin männänvarsi pääsee liikkumaan vapaasti molempiin suuntiin ulkoisten voimien vaikutuksesta.
Kelluntatoiminto on erityisen hyödyllinen työlaitteissa, joiden on seurattava maaston tai maanpinnan muotoja käytön aikana, koska hydraulisylinteri ei pidä työvälinettä kiinteässä asennossa kelluntatoiminnon ollessa kytkettynä.
Z80 + F -version tärkeimmät edut:
- lisäkelluntatoiminto (FLOAT),
- hydraulisylinterin vapaa liike kellunta-asennossa,
- soveltuu työlaitteisiin, joiden on seurattava maaston muotoja,
- yksinkertainen mekaaninen vipukäyttö,
- integroitu paineenrajoitusventtiili,
- vankka monoblock-rakenne.
Kelluntatoiminnolla varustettu Z80-hydrauliventtiili soveltuu käytettäväksi maatalous-, metsä- ja muissa liikkuvissa hydraulikoneissa, joissa tavanomaisen kaksitoimisen ohjauksen lisäksi tarvitaan hydraulisylinterin vapaata liikettä.

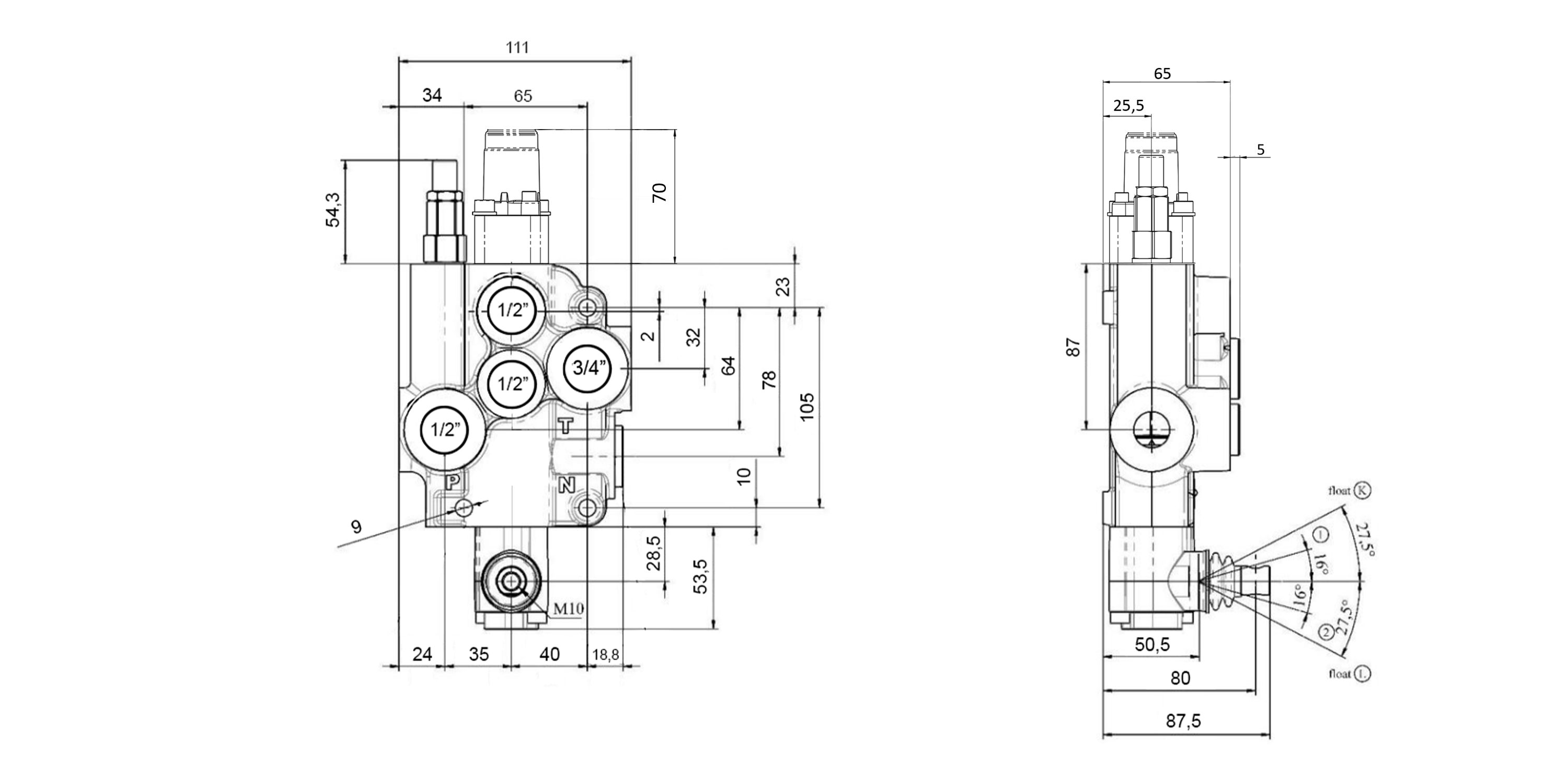

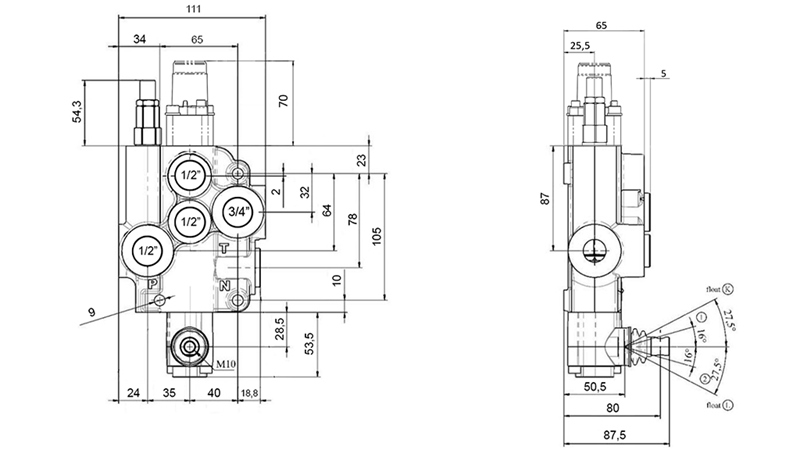

Mitat

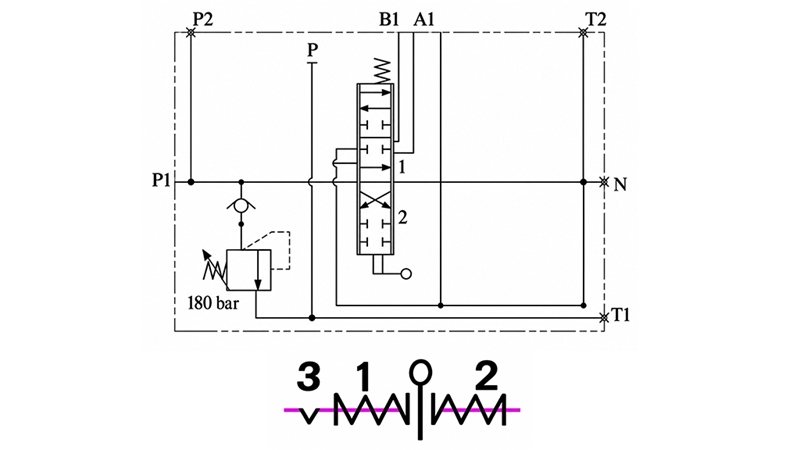

Hydraulikaavio
