MANUAALINEN HYDRAULINEN VENTTIILI MONOBLOKKI 2xZ50 + KELLUNTATOIMINTO
| Tekniset tiedot | |
| Toimittaja: | Bulgaria |
| Palautus tai vaihto: | 14 päivää |
| Takuu: | 6 kuukautta |
| Tuotteen paino: | 4,85 kg |
| Venttiilityyppi: | Z50-monoblock kelluntatoiminnolla |
| Nimellisvirtaus: | 50 L/min |
| Lohkojen määrä: | 2 |
| Rungon materiaali: | Valurauta |
| Karan materiaali: | Hiiliteräs (halkaisija 16 mm) |
| Käyttö: | Mekaaninen (ohjausvivulla) |
| Vivun asennot: | 4 |
| Toiminnot: | Kaksitoiminen + kelluntatoiminto (FLOAT) |
| Hydraulipiiri: | Rinnankytkentä |
| Maks. paine (portti T): | 35 bar (paluupaine) |
| Maks. paine (portti P): | 315 bar (tulopaine) |
| Maks. paine (portit A ja B): | 315 bar (työpaine) |
| Tehdassäädetty paineenrajoitusventtiili: | 180 bar |
| Paineenrajoitusventtiilin säätöalue: | Jousesta riippuen: 50–120 / 120–250 / 220–315 bar |
| Sisäinen vuoto: | 7 cm³/min, kun Δp = 100 bar ja 40°C |
| Käyttölämpötila: | -40°C ... +60°C |
| Öljyn käyttölämpötila: | -20°C ... +80°C NBR-tiivisteillä |
| Öljyn viskositeetti: | 15–75 mm²/s (suositeltu) |
Kuvaus
Z50-hydrauliikan monoblock-ohjausventtiili kelluntatoiminnolla on suunniteltu hydrauliöljyn virtauksen luotettavaan ja tarkkaan käsiohjaukseen pumpun ja hydraulitoimilaitteen välillä. Tämän version keskeinen ominaisuus on lisäkellunta-asento (FLOAT), jonka ansiosta kytketty hydraulisylinteri voi liikkua vapaasti.
Lohkossa on A- ja B-työportit G 3/8" -kierteillä hydraulisylinterin tai muun kaksitoimisen hydraulitoimilaitteen liittämistä varten. Pääpaineportissa P ja paluuportissa T on G 1/2" -kierteet.
Venttiiliä käytetään mekaanisesti vivulla. Vakiomallisen kaksisuuntaisen sylinteriohjauksen lisäksi venttiilissä on myös kellunta-asento. Kun vipu siirretään kellunta-asentoon, portit A ja B yhdistyvät paluulinjaan T, jolloin hydraulisylinterin varsi voi liikkua vapaasti molempiin suuntiin ulkoisten voimien vaikutuksesta.
Kelluntatoiminto on erityisen hyödyllinen työlaitteissa, joiden on seurattava maaston tai maanpinnan muotoja käytön aikana, koska hydraulisylinteri ei pidä työvälinettä kiinteässä asennossa kelluntatoiminnon ollessa kytkettynä.
Z50 + F -version tärkeimmät edut:
- lisäkelluntatoiminto (FLOAT),
- hydraulisylinterin vapaa liike kellunta-asennossa,
- soveltuu työlaitteisiin, joiden on seurattava maaston muotoja,
- yksinkertainen mekaaninen vipukäyttö,
- integroitu paineenrajoitusventtiili,
- kestävä monoblock-rakenne.
Z50-hydrauliikkaventtiili kelluntatoiminnolla soveltuu käytettäväksi maatalous-, metsä- ja muissa liikkuvissa hydraulikoneissa, joissa vakiomallisen kaksitoimisen ohjauksen lisäksi tarvitaan hydraulisylinterin vapaata liikettä.

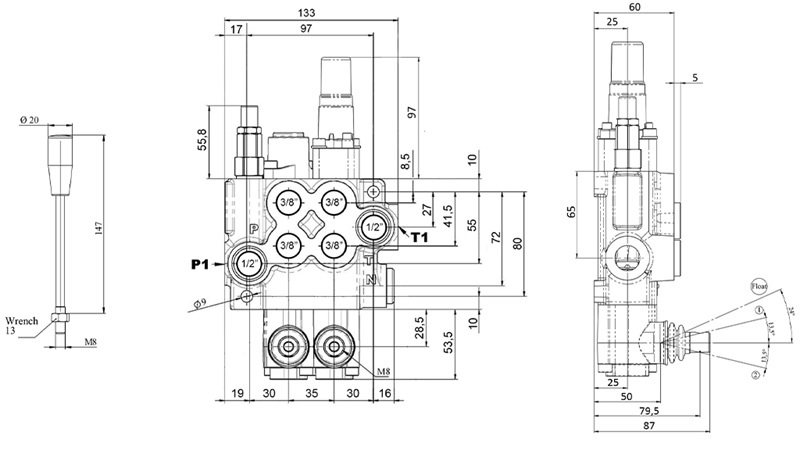

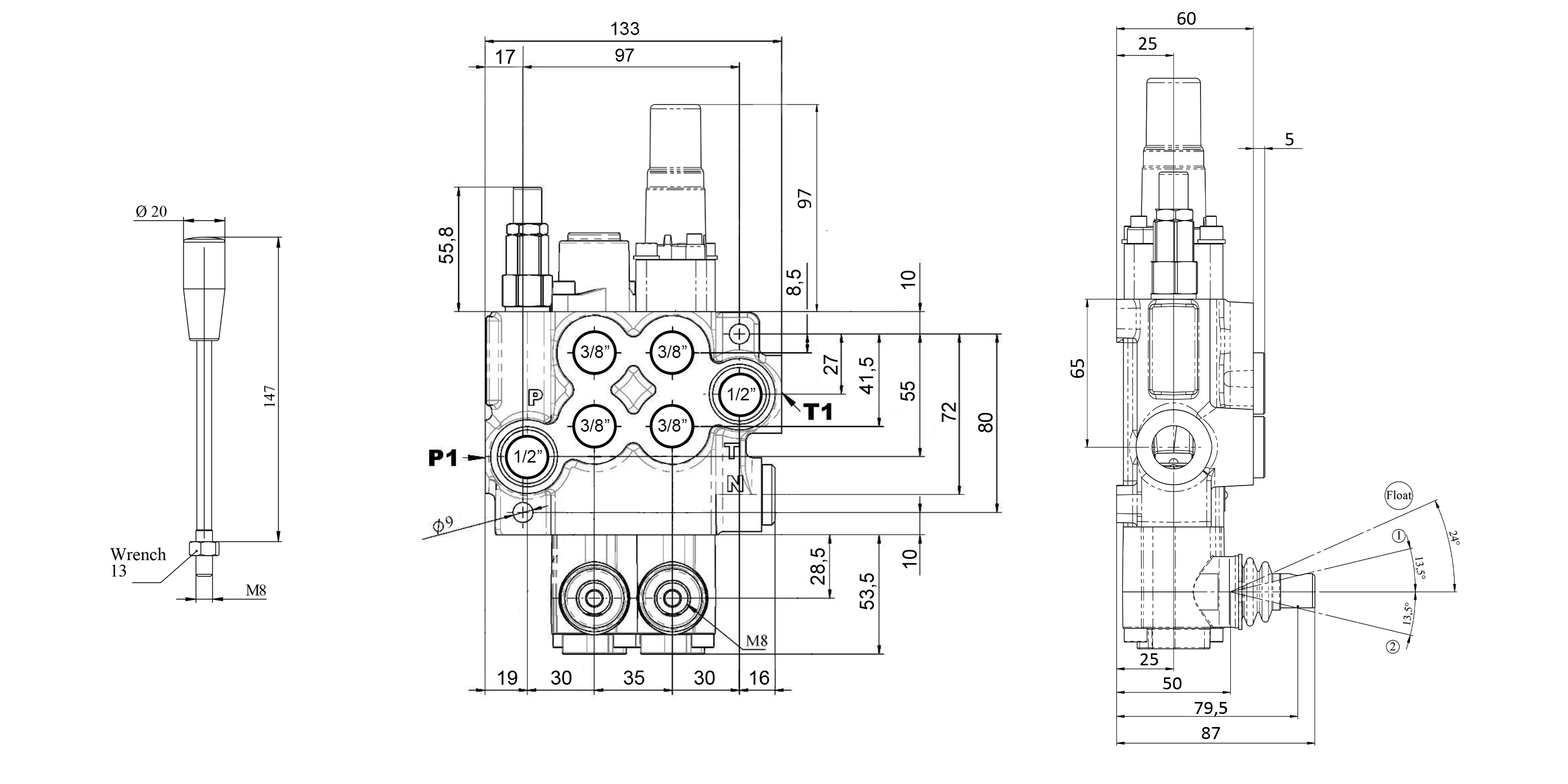

Mitat

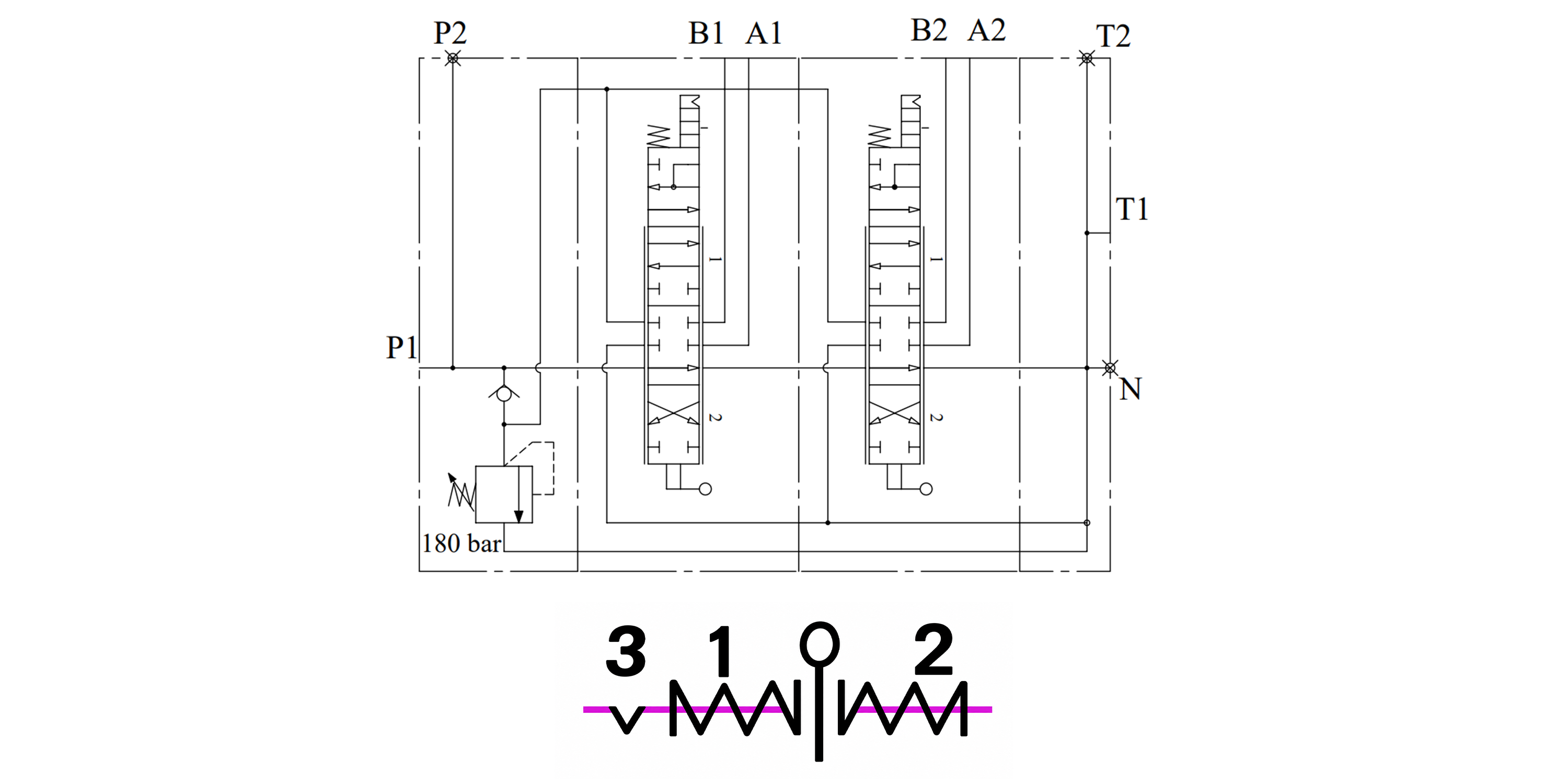

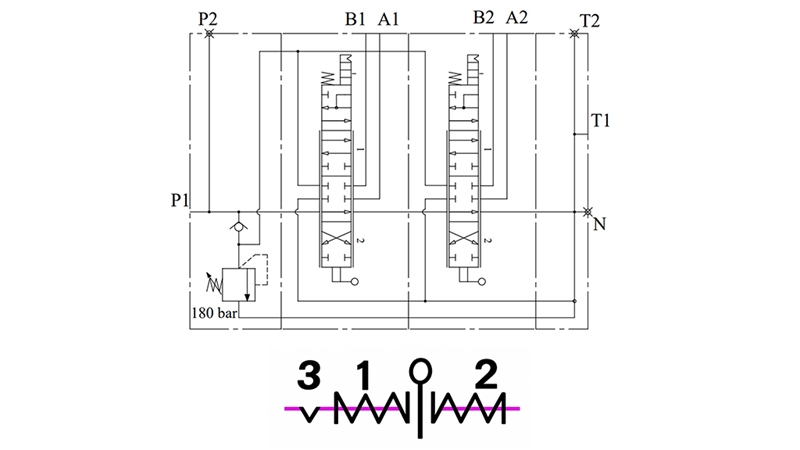

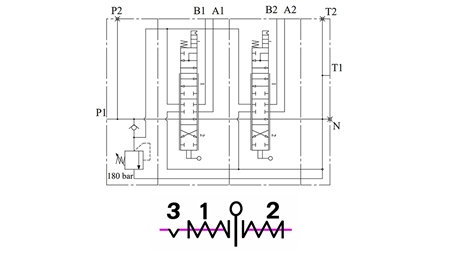

Hydraulikaavio
