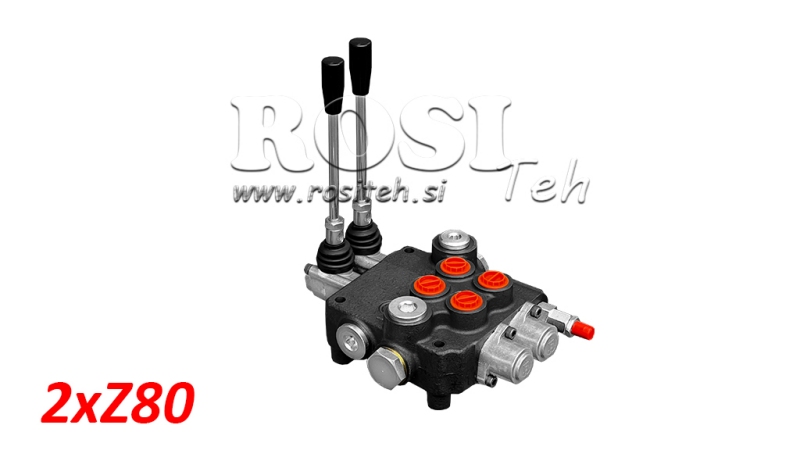

MANUAALINEN HYDRAULINEN VENTTIILI MONOBLOKKI 2xZ80
| Tekniset tiedot | |
| Toimittaja: | Bulgaria |
| Palautus tai vaihto: | 14 päivää |
| Takuu: | 6 kuukautta |
| Tuotteen paino: | 6,2 kg |
| Venttiilityyppi: | Z80-monoblock |
| Nimellisvirtaus: | 80 L/min |
| Lohkojen määrä: | 2 |
| Rungon materiaali: | Valurauta |
| Karan materiaali: | Hiiliteräs (halkaisija 18 mm) |
| Käyttö: | Mekaaninen (ohjausvivulla) |
| Hydraulipiiri: | Rinnakkaiskytkentä |
| Maks. paine (liitäntä T): | 35 bar (paluupaine) |
| Maks. paine (liitäntä P): | 315 bar (tulopaine) |
| Maks. paine (liitännät A ja B): | 315 bar (työpaine) |
| Tehdasasetettu paineenrajoitusventtiili: | 180 bar |
| Paineenrajoitusventtiilin säätöalue: | 120-250 bar |
| Sisäinen vuoto: | 8 cm³/min, kun Δp = 100 bar ja 40°C |
| Käyttölämpötila: | -40°C – +60°C |
| Öljyn käyttölämpötila: | -20°C – +80°C NBR-tiivisteillä, -20°C – +100°C FPM-tiivisteillä |
| Öljyn viskositeetti: | 15–75 mm²/s (suositus) |
Kuvaus
Z80-hydrauliset monoblock-venttiilit on suunniteltu hydraulisen öljyvirtauksen luotettavaan ja tarkkaan ohjaukseen pumpun ja hydraulisten toimilaitteiden välillä. Niitä on saatavana 1–6 lohkon versioina, mikä mahdollistaa yhdestä kuuteen riippumattoman hydraulitoiminnon ohjauksen järjestelmän vaatimusten mukaan.
Jokaisessa lohkossa on A- ja B-työliitännät. Vakiomallisessa BSP-versiossa käytetään G 1/2 -liitäntää P-painetulolle, G 3/4 -liitäntää T-paluuliitännälle sekä G 1/2 -liitäntöjä A- ja B-työliitännöille. Valitusta karakonfiguraatiosta riippuen venttiili soveltuu kaksitoimisten tai yksitoimisten hydraulisylinterien, hydraulimoottorien ja muiden hydraulisten toimilaitteiden ohjaukseen.
Käsikäyttöisessä versiossa venttiiliä ohjataan mekaanisesti vivuilla. Yksittäisen vivun liikuttaminen ohjaa hydrauliöljyn vastaavaan työliitäntään ja ohjaa siten liitetyn toimilaitteen liikesuuntaa. Neutraaliasennossa kyseinen hydraulitoiminto ei ole aktivoituna.
Z80-venttiilien tärkeimmät edut:
- nimellisvirtaus: 80 l/min,
- suurin työpaine: 315 bar,
- saatavana 1–6 lohkolla,
- kompakti ja kestävä monoblock-rakenne,
- yksinkertainen ja suora käsikäyttö,
- yksittäisten hydraulitoimintojen riippumaton ohjaus,
- vakiomalliset hydrauliliitännät,
- soveltuu erilaisiin liikkuviin ja kiinteisiin hydraulijärjestelmiin.
Z80-venttiilit on varustettu pääpaineenrajoitusventtiilillä ja takaiskuventtiilillä. Niitä on saatavana rinnakkais- tai tandem-kytkennällä sekä lisävarusteena Power Beyond (Carry Over) -liitännällä lisähydrauliventtiilien liittämistä varten.
Z80-hydrauliset monoblock-venttiilit soveltuvat käytettäviksi maatalous- ja metsäkoneissa sekä erilaisissa teollisissa ja liikkuvissa hydraulilaitteissa. Sopivan lohkomäärän ja karatyypin valinnalla venttiili voidaan mukauttaa kunkin koneen tai käyttökohteen erityisiin hydraulitoimintoihin.
Mitat
Hydraulikaavio
