MANUAALINEN HYDRAULINEN VENTTIILI MONOBLOKKI 2xZ80 + KELLUNTATOIMINTO
| Tekniset tiedot | |
| Toimittaja: | Bulgaria |
| Palautus tai vaihto: | 14 päivää |
| Takuu: | 6 kuukautta |
| Tuotteen paino: | 6,45 kg |
| Venttiilityyppi: | Z80-monoblock-venttiili kelluntatoiminnolla |
| Nimellisvirtaus: | 80 L/min |
| Lohkojen määrä: | 2 |
| Rungon materiaali: | Valurauta |
| Karan materiaali: | Hiiliteräs (halkaisija 18 mm) |
| Käyttö: | Mekaaninen (ohjausvivulla) |
| Vivun asennot: | 4 |
| Toiminnot: | Kaksitoiminen + kelluntatoiminto (FLOAT) |
| Hydraulipiiri: | Rinnakkaiskytkentä |
| Maks. paine (liitäntä T): | 35 bar (paluupaine) |
| Maks. paine (liitäntä P): | 315 bar (tulopaine) |
| Maks. paine (liitännät A ja B): | 315 bar (työpaine) |
| Tehdasasetettu paineenrajoitusventtiili: | 180 bar |
| Paineenrajoitusventtiilin säätöalue: | 120-250 bar |
| Sisäinen vuoto: | 8 cm³/min, kun Δp = 100 bar ja 40°C |
| Käyttölämpötila: | -40°C – +60°C |
| Öljyn käyttölämpötila: | -20°C – +80°C NBR-tiivisteillä, -20°C – +100°C FPM-tiivisteillä |
| Öljyn viskositeetti: | 15–75 mm²/s (suositus) |
Kuvaus
Z80-hydrauliikan monoblock-suuntaventtiili kelluntatoiminnolla on suunniteltu hydrauliöljyn virtauksen luotettavaan ja tarkkaan käsiohjaukseen pumpun ja hydraulisen toimilaitteen välillä. Tämän version keskeinen ominaisuus on lisäkellunta-asento (FLOAT), joka mahdollistaa liitetyn hydraulisylinterin vapaan liikkeen.
Lohkossa on A- ja B-työliitännät G 1/2" -kierteillä hydraulisylinterin tai muun kaksitoimisen hydraulisen toimilaitteen liittämistä varten. Pääpaineen P -liitännässä on G 1/2" -kierre, ja paluuliitännässä T on G 3/4" -kierre.
Venttiiliä käytetään mekaanisesti vivulla. Vakiomallisen kaksisuuntaisen sylinterinohjauksen lisäksi venttiilissä on myös kellunta-asento. Kun vipu siirretään kellunta-asentoon, liitännät A ja B yhdistyvät paluulinjaan T, jolloin hydraulisylinterin varsi voi liikkua vapaasti molempiin suuntiin ulkoisten voimien vaikutuksesta.
Kelluntatoiminto on erityisen hyödyllinen työlaitteissa, joiden on seurattava maaston tai maanpinnan muotoja käytön aikana, sillä hydraulisylinteri ei pidä työlaiteetta kiinteässä asennossa kelluntatoiminnon ollessa kytkettynä.
Z80 + F -version tärkeimmät edut:
- lisäkelluntatoiminto (FLOAT),
- hydraulisylinterin vapaa liike kellunta-asennossa,
- soveltuu työlaitteille, joiden on seurattava maaston muotoja,
- yksinkertainen mekaaninen vipukäyttö,
- integroitu paineenrajoitusventtiili,
- kestävä monoblock-rakenne.
Z80-hydrauliventtiili kelluntatoiminnolla soveltuu käytettäväksi maatalous-, metsä- ja muissa liikkuvissa hydraulikoneissa, joissa vakiomallisen kaksitoimisen ohjauksen lisäksi vaaditaan hydraulisylinterin vapaata liikettä.

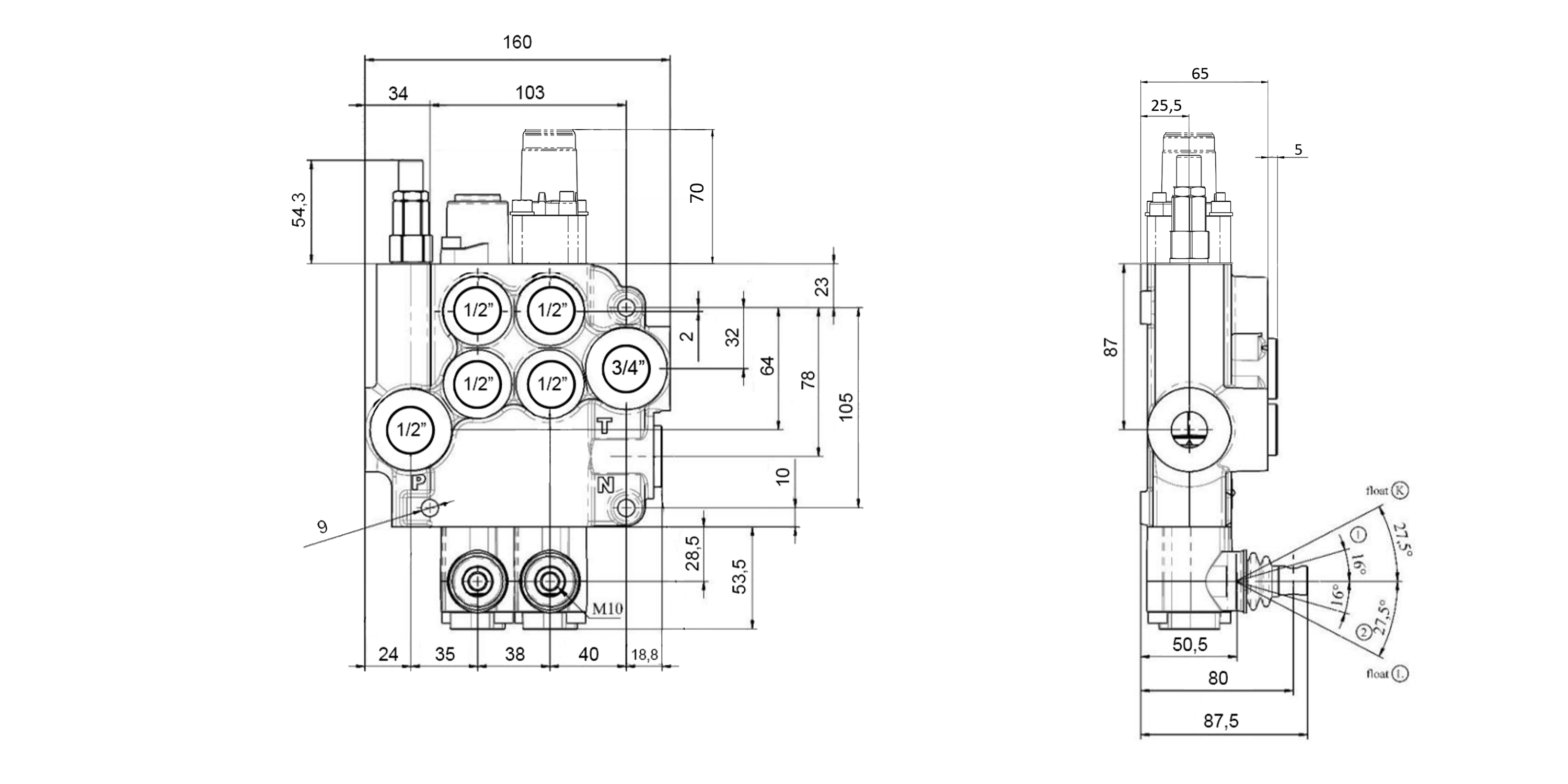

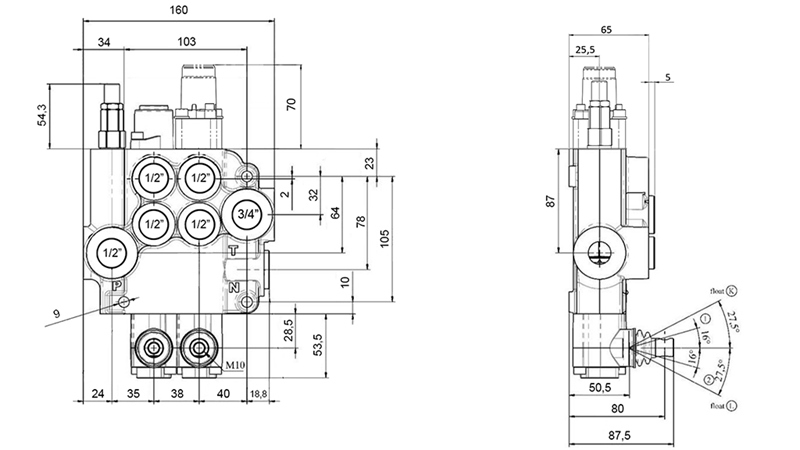

Mitat

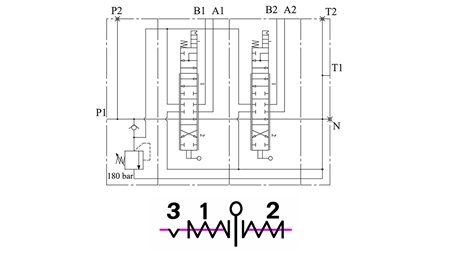

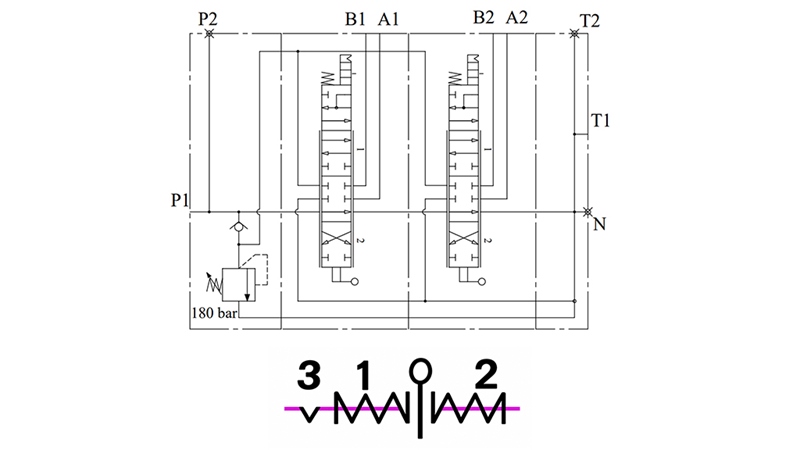

Hydraulikaavio
