MANUAALINEN HYDRAULINEN VENTTIILI MONOBLOKKI 3xZ50 + KELLUNTATOIMINTO
| Tekniset tiedot | |
| Toimittaja: | Bulgaria |
| Palautus tai vaihto: | 14 päivää |
| Takuu: | 6 kuukautta |
| Tuotteen paino: | 5,95 kg |
| Venttiilityyppi: | Z50-monoblock kelluntatoiminnolla |
| Nimellisvirtaus: | 50 L/min |
| Lohkojen määrä: | 3 |
| Rungon materiaali: | Valurauta |
| Karan materiaali: | Hiiliteräs (halkaisija 16 mm) |
| Käyttö: | Mekaaninen (ohjausvivulla) |
| Vivun asennot: | 4 |
| Toiminnot: | Kaksitoiminen + kelluntatoiminto (FLOAT) |
| Hydraulipiiri: | Rinnankytkentä |
| Maks. paine (T-liitäntä): | 35 bar (paluupaine) |
| Maks. paine (P-liitäntä): | 315 bar (tulopaine) |
| Maks. paine (A- ja B-liitännät): | 315 bar (työpaine) |
| Paineenrajoitusventtiilin tehdasasetus: | 180 bar |
| Paineenrajoitusventtiilin säätöalue: | Jousesta riippuen: 50–120 / 120–250 / 220–315 bar |
| Sisäinen vuoto: | 7 cm³/min, kun Δp = 100 bar ja 40°C |
| Käyttölämpötila: | -40°C – +60°C |
| Öljyn käyttölämpötila: | -20°C – +80°C NBR-tiivisteillä |
| Öljyn viskositeetti: | 15–75 mm²/s (suositus) |
Kuvaus
Z50-monoblock-hydrauliikkaventtiili kelluntatoiminnolla on suunniteltu hydraulisen öljyvirtauksen luotettavaan ja tarkkaan käsiohjaukseen pumpun ja hydraulisen toimilaitteen välillä. Tämän version keskeinen ominaisuus on lisäkellunta-asento (FLOAT), jonka ansiosta liitetty hydraulisylinteri voi liikkua vapaasti.
Venttiilissä on A- ja B-työliitännät G 3/8" -kierteillä hydraulisylinterin tai muun kaksitoimisen hydraulisen toimilaitteen liittämistä varten. Pääpaineportissa P ja paluuportissa T on G 1/2" -kierteet.
Venttiiliä käytetään mekaanisesti vivulla. Tavallisen kaksisuuntaisen sylinteriohjauksen lisäksi venttiilissä on myös kellunta-asento. Kun vipu siirretään kellunta-asentoon, portit A ja B yhdistyvät paluulinjaan T, jolloin hydraulisylinterin männänvarsi voi liikkua vapaasti molempiin suuntiin ulkoisten voimien vaikutuksesta.
Kelluntatoiminto on erityisen hyödyllinen työlaitteissa, joiden on seurattava maaston tai maanpinnan muotoja käytön aikana, sillä hydraulisylinteri ei pidä työlaitetta kiinteässä asennossa, kun kelluntatoiminto on kytkettynä.
Z50 + F -version tärkeimmät edut:
- lisäkelluntatoiminto (FLOAT),
- hydraulisylinterin vapaa liike kellunta-asennossa,
- soveltuu työlaitteisiin, joiden on seurattava maaston muotoja,
- yksinkertainen mekaaninen vipukäyttö,
- sisäänrakennettu paineenrajoitusventtiili,
- vankka monoblock-rakenne.
Z50-hydrauliikkaventtiili kelluntatoiminnolla soveltuu käytettäväksi maatalous-, metsätalous- ja muissa liikkuvissa hydraulikoneissa, joissa tavallisen kaksitoimisen ohjauksen lisäksi tarvitaan hydraulisylinterin vapaata liikettä.

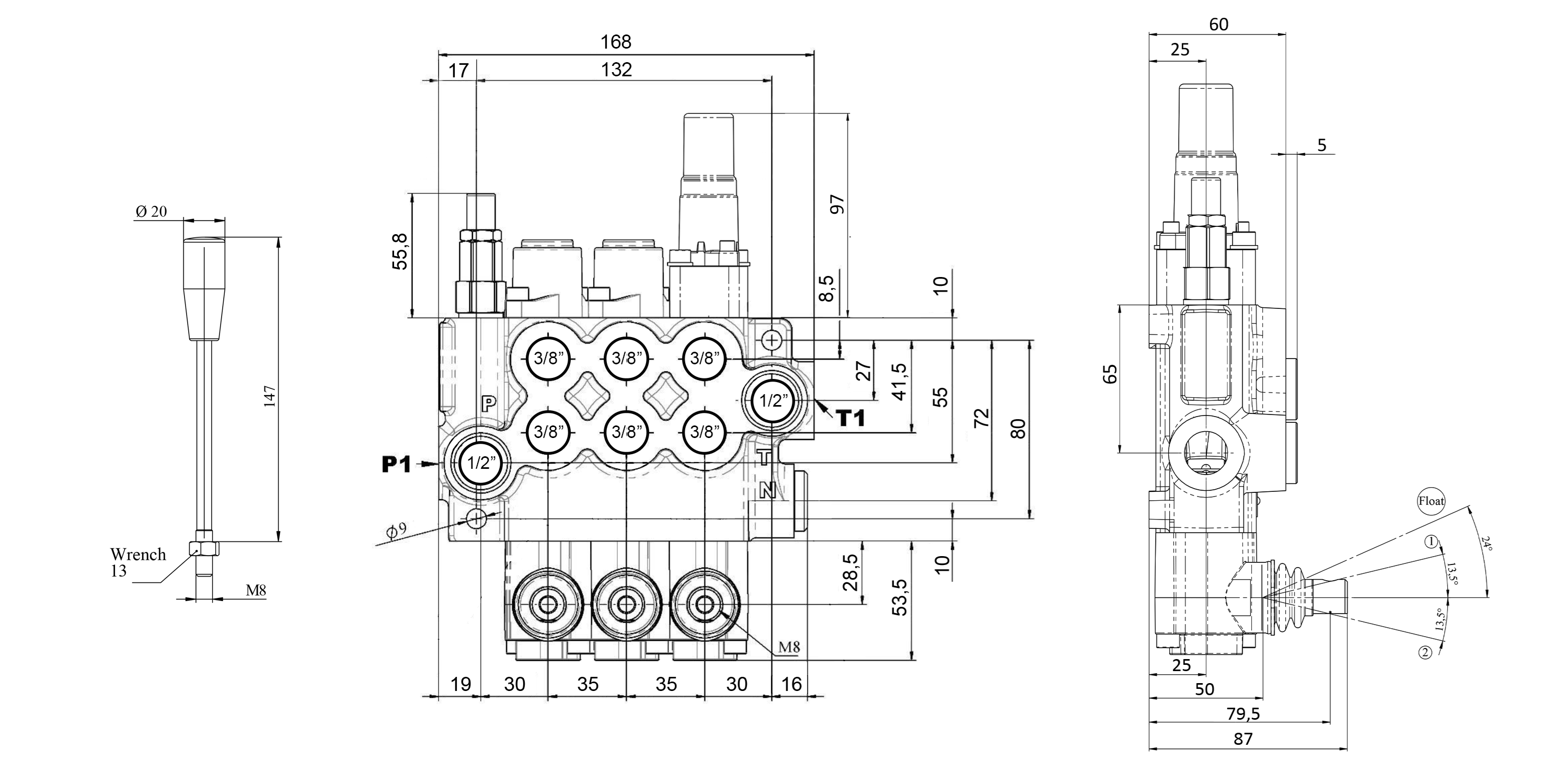

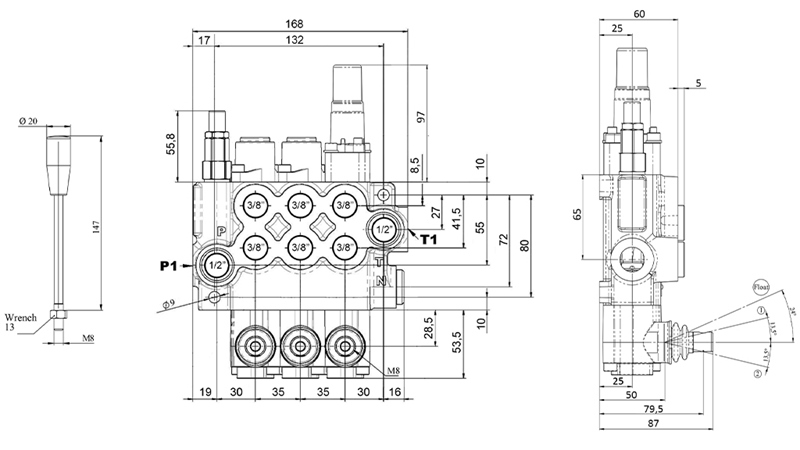

Mitat

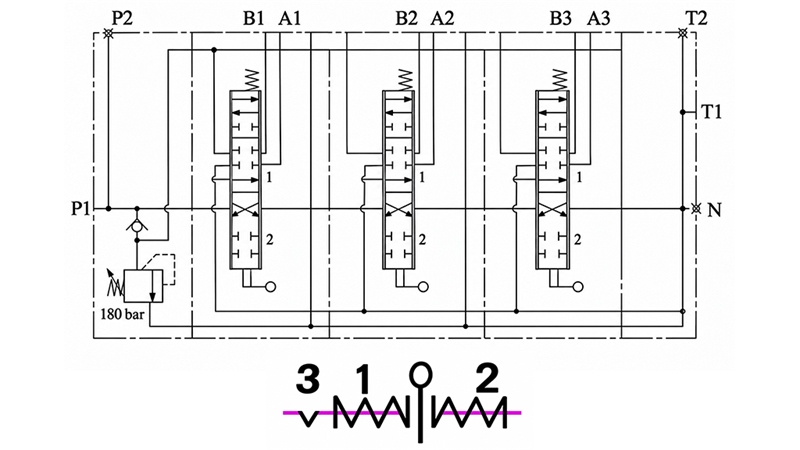

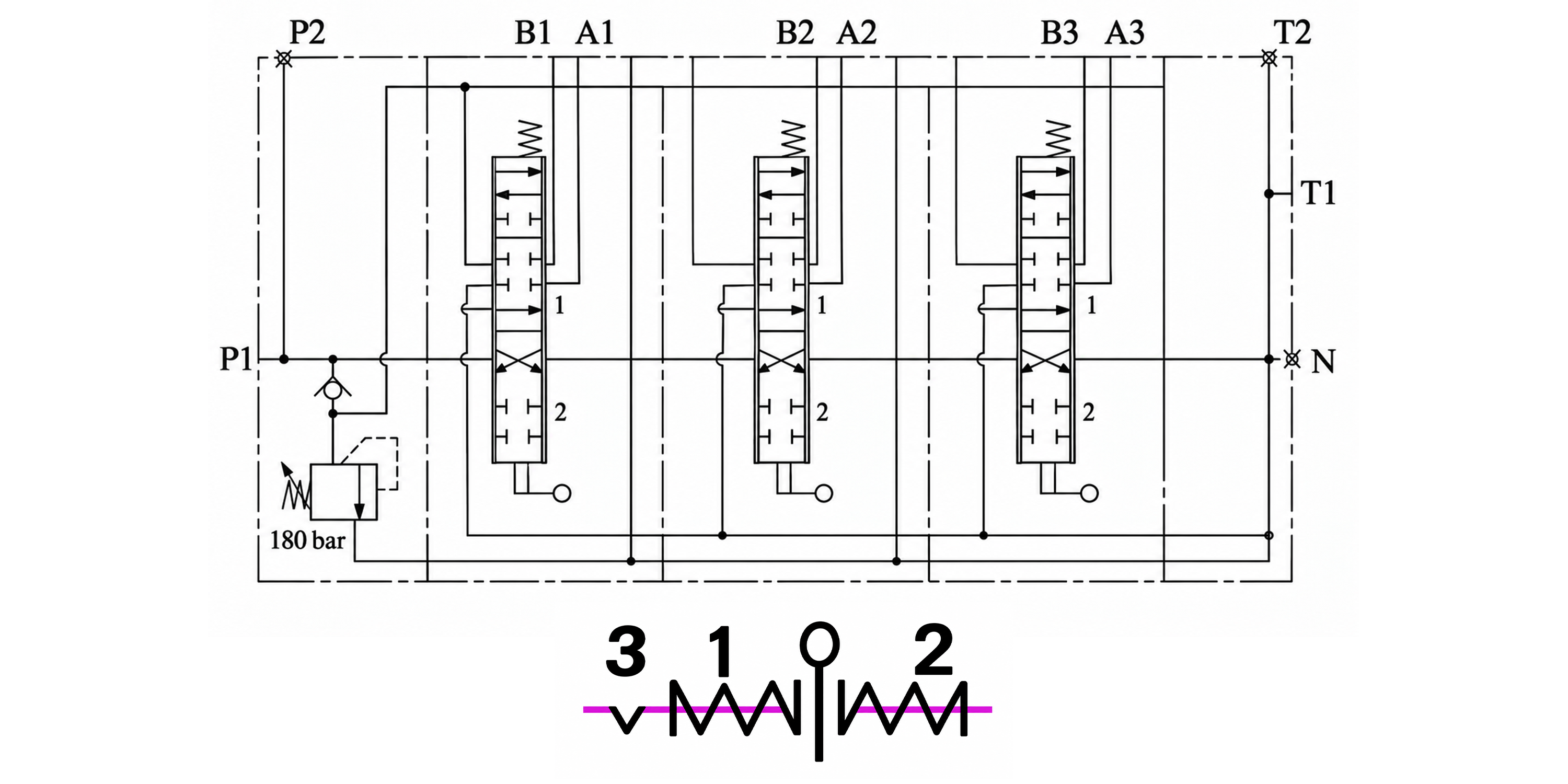

Hydraulikaavio
