MANUAALINEN HYDRAULINEN VENTTIILI MONOBLOKKI 4xZ50
| Tekniset tiedot | |
| Toimittaja: | Bulgaria |
| Palautus tai vaihto: | 14 päivää |
| Takuu: | 6 kuukautta |
| Tuotteen paino: | 7 kg |
| Venttiilityyppi: | Z50-monoblock |
| Nimellisvirtaus: | 50 L/min |
| Lohkojen määrä: | 4 |
| Rungon materiaali: | Valurauta |
| Karan materiaali: | Hiiliteräs (halkaisija 16 mm) |
| Käyttö: | Mekaaninen (ohjausvivulla) |
| Hydraulipiiri: | Rinnankytkentä |
| Maks. paine (liitäntä T): | 35 bar (paluupaine) |
| Maks. paine (liitäntä P): | 315 bar (tulopaine) |
| Maks. paine (liitännät A ja B): | 315 bar (työpaine) |
| Tehtaalla asetettu paineenrajoitusventtiili: | 180 bar |
| Paineenrajoitusventtiilin säätöalue: | Jousesta riippuen: 50–120 / 120–250 / 220–315 bar |
| Sisäinen vuoto: | 7 cm³/min, kun Δp = 100 bar ja 40°C |
| Käyttölämpötila: | -40°C ... +60°C |
| Öljyn käyttölämpötila: | -20°C ... +80°C NBR-tiivisteillä |
| Öljyn viskositeetti: | 15–75 mm²/s (suositus) |
Kuvaus
Z50-hydrauliset monoblock-suuntaventtiilit on suunniteltu hydraulöljyn virtauksen luotettavaan ja tarkkaan käsiohjaukseen pumpun ja hydraulisten toimilaitteiden välillä. Niitä on saatavana 1–7-lohkoisina versioina, mikä mahdollistaa yhdestä seitsemään riippumattoman hydraulitoiminnon ohjauksen hydraulijärjestelmän vaatimusten mukaan.
Jokaisessa lohkossa on A- ja B-työliitännät G 3/8" -kierteillä hydraulisylinterin, hydraulimoottorin tai muun kaksitoimisen hydraulisen toimilaitteen liittämistä varten. Pääpaineliitännässä P ja paluuliitännässä T on G 1/2" -kierteet.
Venttiiliä käytetään mekaanisesti ohjausvivuilla. Yksittäistä vipua siirtämällä hydraulöljy ohjataan jompaankumpaan työliitäntään, jolloin liitetyn toimilaitteen liikesuuntaa ohjataan. Neutraaliasennossa kyseinen hydraulitoiminto ei ole aktivoituna.
Z50-venttiilien tärkeimmät edut:
- saatavana 1–7 lohkolla,
- kompakti monoblock-rakenne,
- yksinkertainen ja suora käsikäyttö,
- yksittäisten hydraulitoimintojen riippumaton ohjaus,
- vakiomalliset hydrauliliitännät,
- vankka rakenne maatalous- ja työkonekäyttöön.
Z50-hydrauliset monoblock-venttiilit soveltuvat käytettäviksi maatalous- ja metsäkoneissa sekä erilaisissa teollisuuden ja liikkuvan kaluston hydraulilaitteissa. Sopivan lohkomäärän valinnalla venttiili voidaan mitoittaa kyseisen koneen tai käyttökohteen edellyttämien hydraulitoimintojen määrän mukaan.

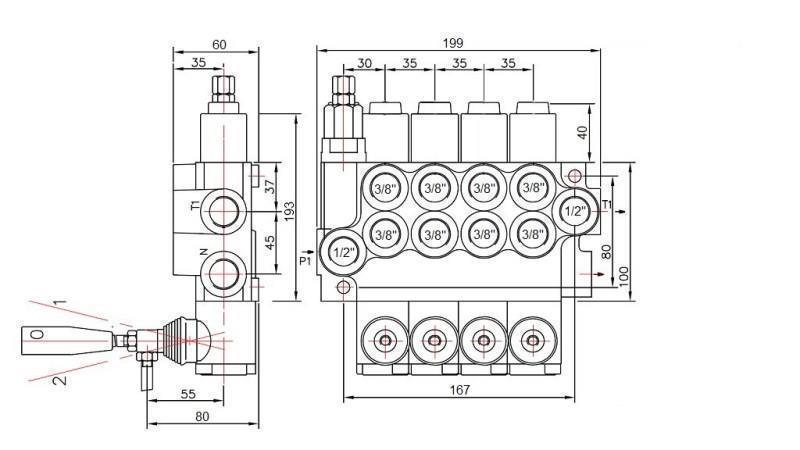

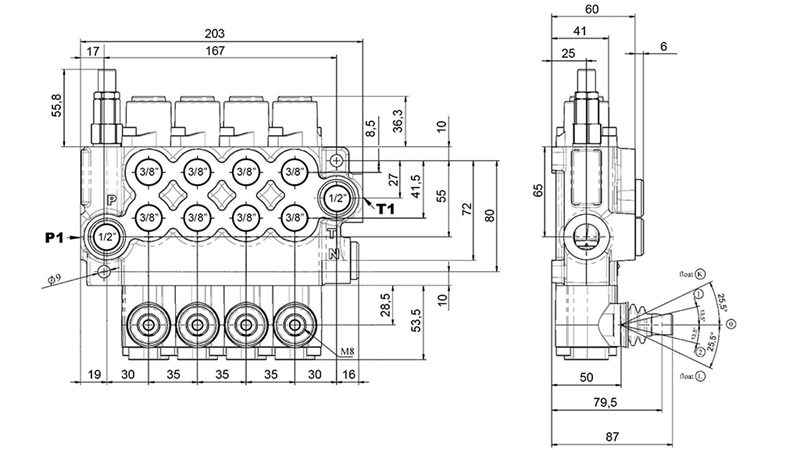

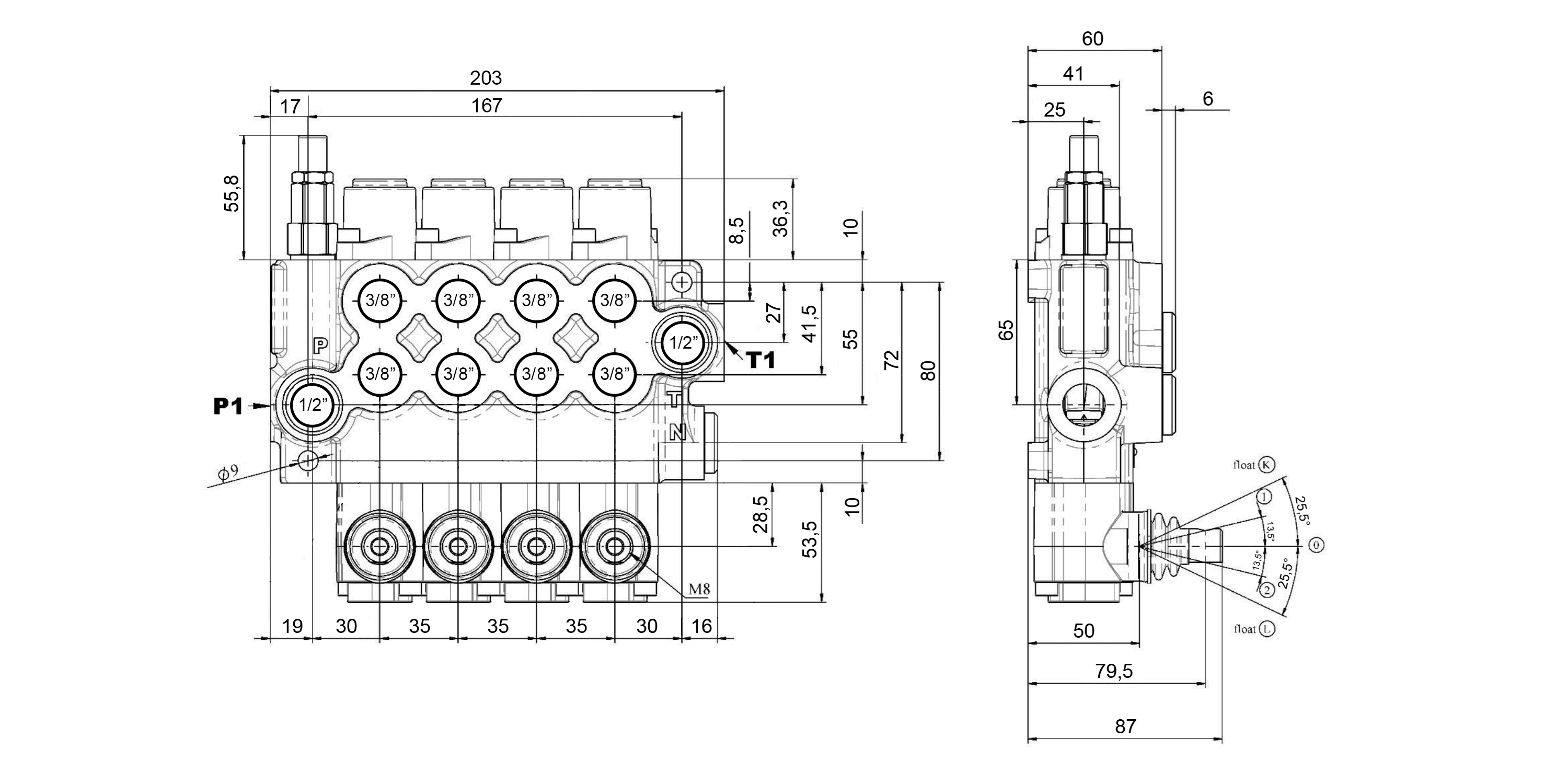

Mitat

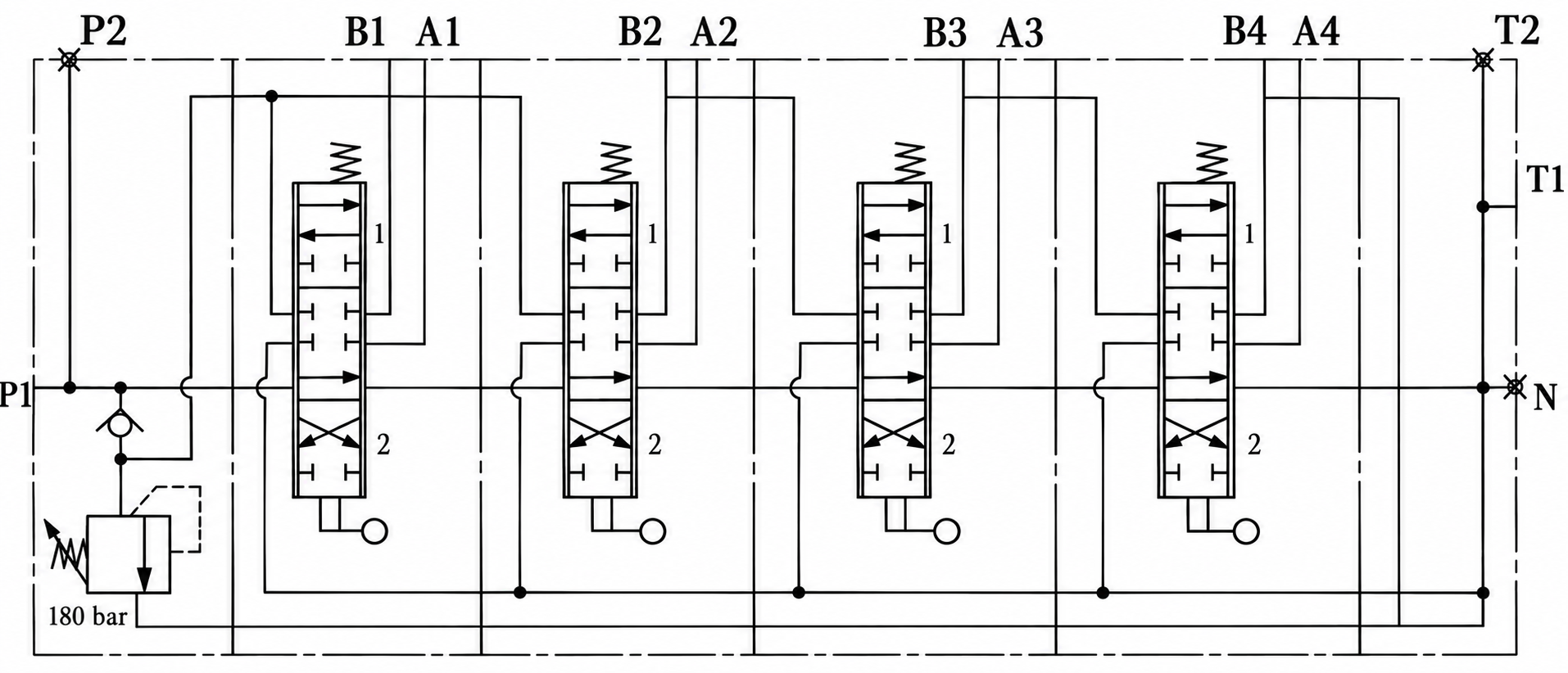

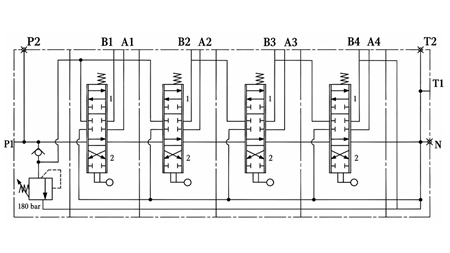

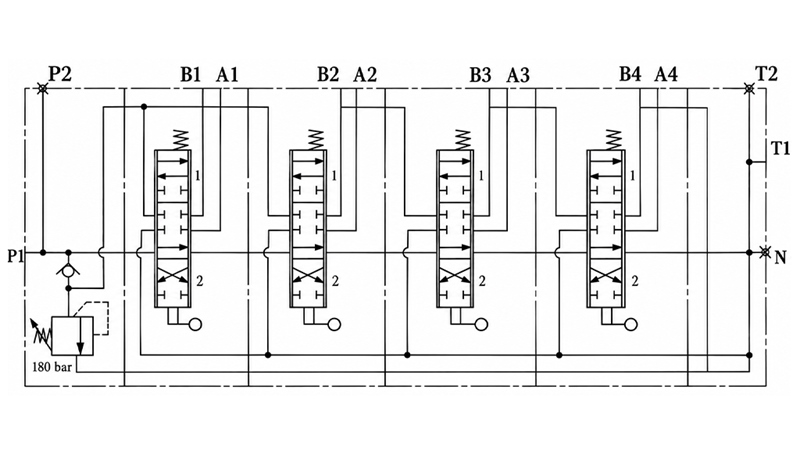

Hydraulikaavio
