MANUAALINEN HYDRAULINEN VENTTIILI MONOBLOKKI 4xZ50 + KELLUNTATOIMINTO
| Tekniset tiedot | |
| Toimittaja: | Bulgaria |
| Palautus tai vaihto: | 14 päivää |
| Takuu: | 6 kuukautta |
| Tuotteen paino: | 7,20 kg |
| Venttiilityyppi: | Z50-monoblock kelluntatoiminnolla |
| Nimellisvirtaus: | 50 L/min |
| Lohkojen määrä: | 4 |
| Rungon materiaali: | Valurauta |
| Karan materiaali: | Hiiliteräs (halkaisija 16 mm) |
| Käyttö: | Mekaaninen (ohjausvivulla) |
| Vipuasennot: | 4 |
| Toiminnot: | Kaksitoiminen + kelluntatoiminto (FLOAT) |
| Hydraulipiiri: | Rinnakkaiskytkentä |
| Maks. paine (liitäntä T): | 35 bar (paluupaine) |
| Maks. paine (liitäntä P): | 315 bar (tulopaine) |
| Maks. paine (liitännät A ja B): | 315 bar (työpaine) |
| Tehdasasenteinen paineenrajoitusventtiili: | 180 bar |
| Paineenrajoitusventtiilin säätöalue: | Jousesta riippuen: 50–120 / 120–250 / 220–315 bar |
| Sisäinen vuoto: | 7 cm³/min, kun Δp = 100 bar ja 40°C |
| Käyttölämpötila: | -40°C – +60°C |
| Öljyn käyttölämpötila: | -20°C – +80°C NBR-tiivisteillä |
| Öljyn viskositeetti: | 15–75 mm²/s (suositus) |
Kuvaus
Z50-hydrauliikan lohkomallinen monoblock-venttiili kelluntatoiminnolla on suunniteltu hydraulöljyn virtauksen luotettavaan ja tarkkaan manuaaliseen ohjaukseen pumpun ja hydraulisen toimilaitteen välillä. Tämän version keskeinen ominaisuus on lisäkellunta-asento (FLOAT), joka mahdollistaa liitetyn hydraulisylinterin vapaan liikkeen.
Lohkossa on A- ja B-työliitännät G 3/8" -kierteillä hydraulisylinterin tai muun kaksitoimisen hydraulisen toimilaitteen liittämistä varten. Pääpaineliitännässä P ja paluuliitännässä T on G 1/2" -kierteet.
Venttiiliä käytetään mekaanisesti vivulla. Vakiomallisen kaksisuuntaisen sylinterinohjauksen lisäksi venttiilissä on myös kellunta-asento. Kun vipu siirretään kellunta-asentoon, liitännät A ja B yhdistyvät paluulinjaan T, jolloin hydraulisylinterin männänvarsi voi liikkua vapaasti molempiin suuntiin ulkoisten voimien vaikutuksesta.
Kelluntatoiminto on erityisen hyödyllinen työlaitteissa, joiden on seurattava maastoa tai maanpintaa käytön aikana, koska hydraulisylinteri ei pidä työvälinettä kiinteässä asennossa kelluntatoiminnon ollessa kytkettynä.
Z50 + F -version tärkeimmät edut:
- lisäkelluntatoiminto (FLOAT),
- hydraulisylinterin vapaa liike kellunta-asennossa,
- soveltuu työlaitteille, joiden on seurattava maastoa,
- yksinkertainen mekaaninen vipukäyttö,
- integroitu paineenrajoitusventtiili,
- vankka monoblock-rakenne.
Z50-hydrauliventtiili kelluntatoiminnolla soveltuu käytettäväksi maatalous-, metsä- ja muissa liikkuvissa hydraulikoneissa, joissa vakiomallisen kaksitoimisen ohjauksen lisäksi tarvitaan hydraulisylinterin vapaata liikettä.

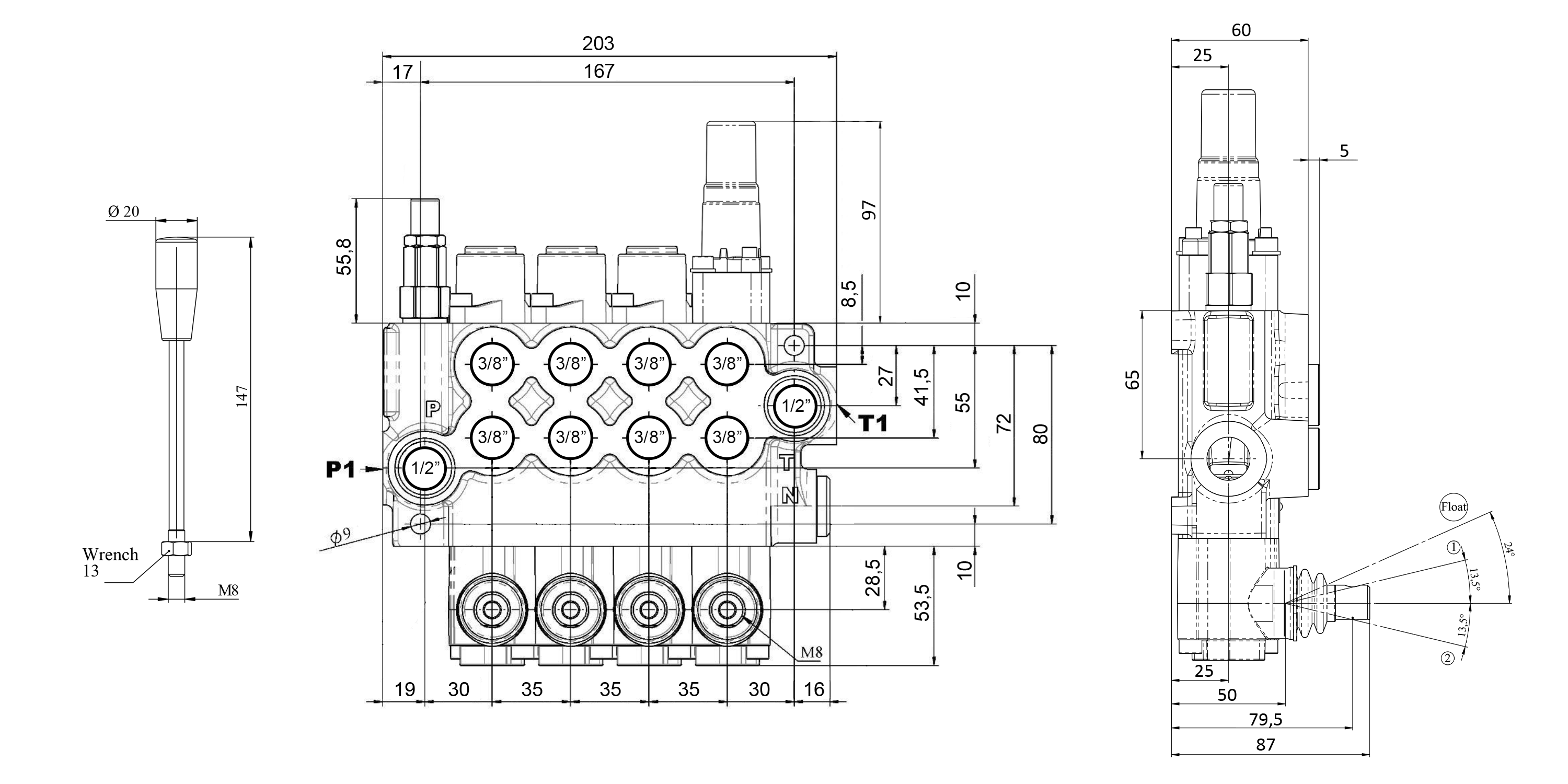

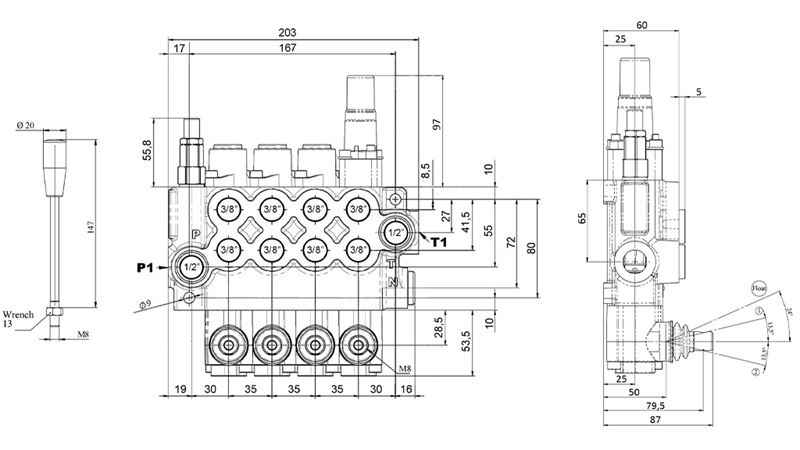

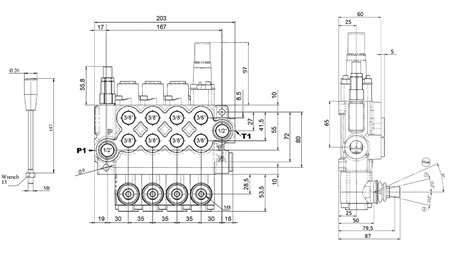

Mitat

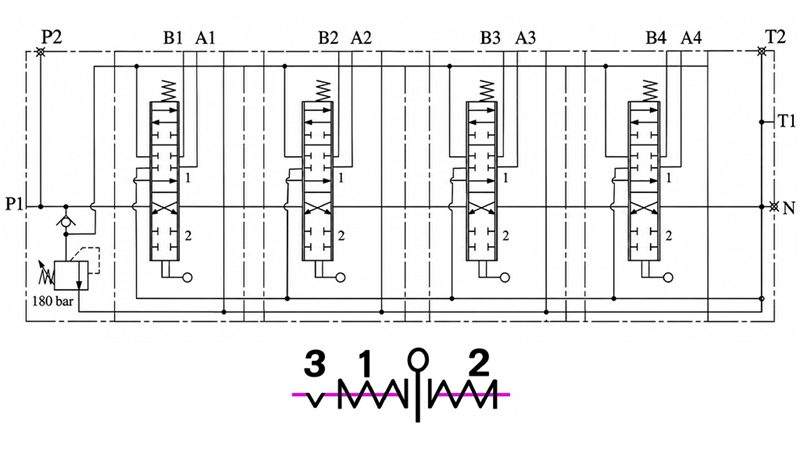

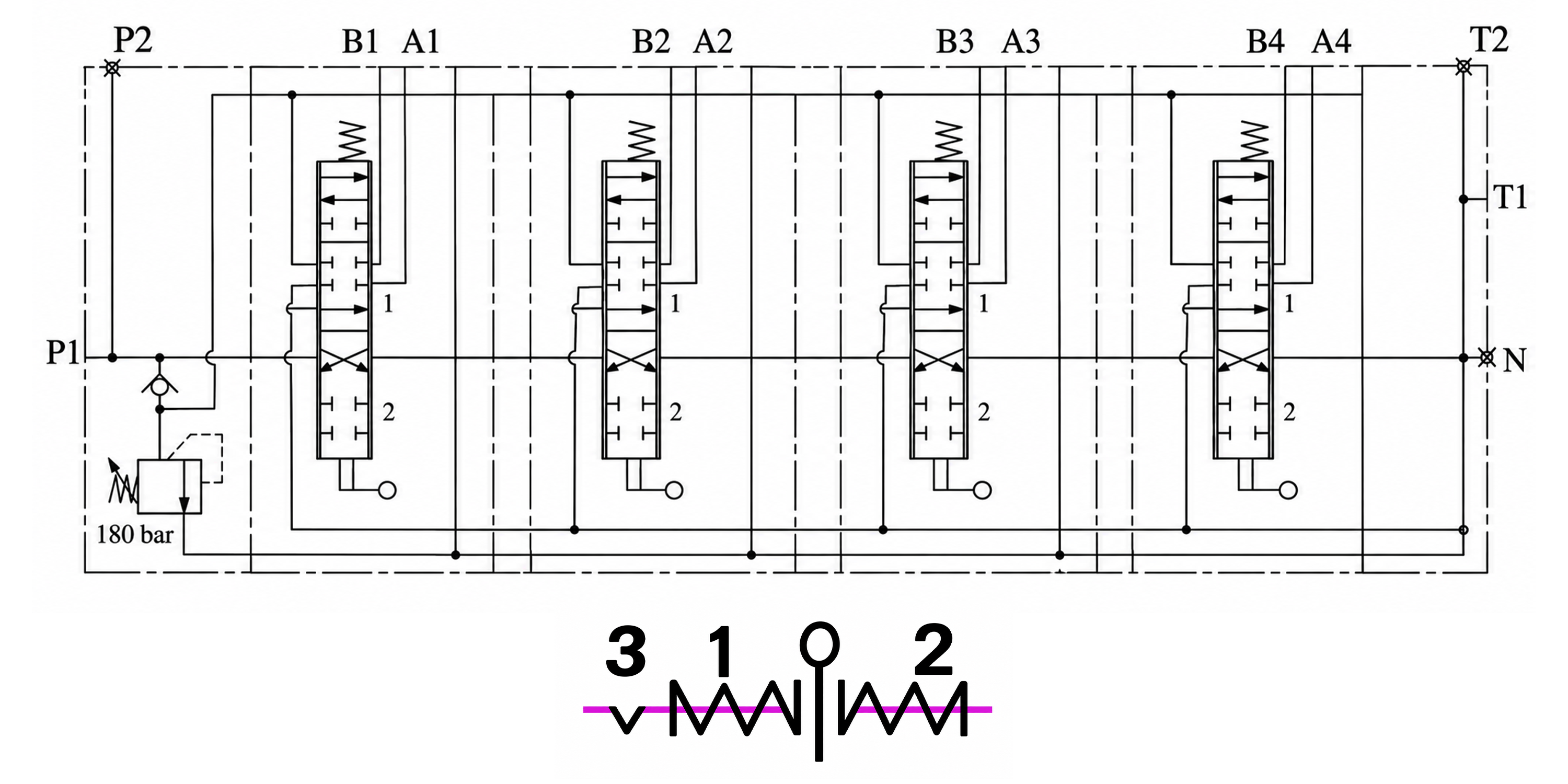

Hydraulikaavio
