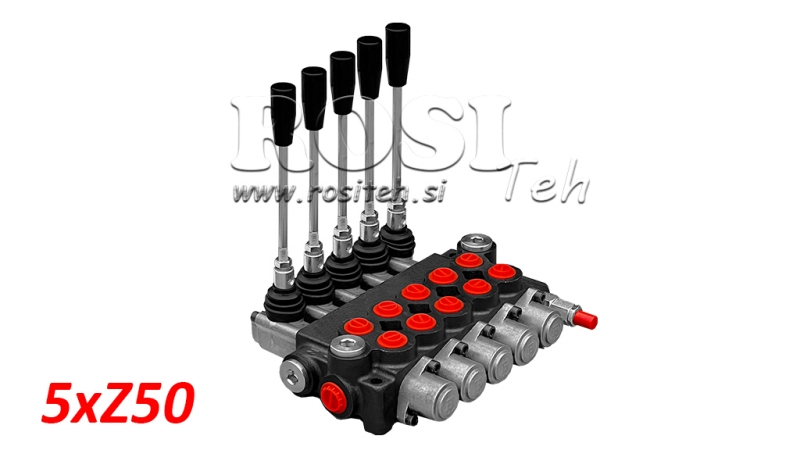

MANUAALINEN HYDRAULINEN VENTTIILI MONOBLOKKI 5xZ50
| Tekniset tiedot | |
| Toimittaja: | Bulgaria |
| Palautus tai vaihto: | 14 päivää |
| Takuu: | 6 kuukautta |
| Tuotteen paino: | 8,5 kg |
| Venttiilityyppi: | Z50-monoblokki |
| Nimellisvirtaus: | 50 L/min |
| Lohkojen määrä: | 5 |
| Rungon materiaali: | Valurauta |
| Luistin materiaali: | Hiiliteräs (halkaisija 16 mm) |
| Käyttö: | Mekaaninen (ohjausvivulla) |
| Hydraulipiiri: | Rinnankytkentä |
| Maks. paine (liitäntä T): | 35 bar (paluupaine) |
| Maks. paine (liitäntä P): | 315 bar (tulopaine) |
| Maks. paine (liitännät A ja B): | 315 bar (työpaine) |
| Tehdasasetettu paineenrajoitusventtiili: | 180 bar |
| Paineenrajoitusventtiilin säätöalue: | Jousesta riippuen: 50–120 / 120–250 / 220–315 bar |
| Sisäinen vuoto: | 7 cm³/min, kun Δp = 100 bar ja 40°C |
| Käyttölämpötila: | -40°C ... +60°C |
| Öljyn käyttölämpötila: | -20°C ... +80°C NBR-tiivisteillä |
| Öljyn viskositeetti: | 15–75 mm²/s (suositeltu) |
Kuvaus
Z50-hydrauliset monoblokki-suuntaventtiilit on suunniteltu hydraulöljyn virtauksen luotettavaan ja tarkkaan käsiohjaukseen pumpun ja hydraulisten toimilaitteiden välillä. Niitä on saatavana 1–7 lohkon versioina, mikä mahdollistaa yhdestä seitsemään erillisen hydraulitoiminnon ohjauksen hydraulijärjestelmän vaatimusten mukaan.
Jokaisessa lohkossa on A- ja B-työliitännät G 3/8" -kierteillä hydraulisylinterin, hydraulimoottorin tai muun kaksitoimisen hydraulisen toimilaitteen liittämistä varten. Pääpaineliitännässä P ja paluuliitännässä T on G 1/2" -kierteet.
Venttiiliä käytetään mekaanisesti ohjausvivuilla. Yksittäisen vivun liikuttaminen ohjaa hydrauliöljyn toiseen työliitäntään ja ohjaa siten liitetyn toimilaitteen liikesuuntaa. Neutraaliasennossa kyseinen hydraulitoiminto ei ole aktivoituna.
Z50-venttiilien tärkeimmät edut:
- saatavana 1–7 lohkolla,
- kompakti monoblokkirakenne,
- yksinkertainen ja suora käsikäyttö,
- yksittäisten hydraulitoimintojen riippumaton ohjaus,
- vakiomalliset hydrauliikkaliitännät,
- kestävä rakenne maatalous- ja työkonekäyttöön.
Z50-hydrauliset monoblokkiventtiilit soveltuvat käytettäviksi maatalous- ja metsäkoneissa sekä erilaisissa teollisuuden ja liikkuvan kaluston hydrauliikkalaitteissa. Sopivan lohkomäärän valinta mahdollistaa venttiilin sovittamisen tietyn koneen tai käyttökohteen edellyttämien hydraulitoimintojen määrään.

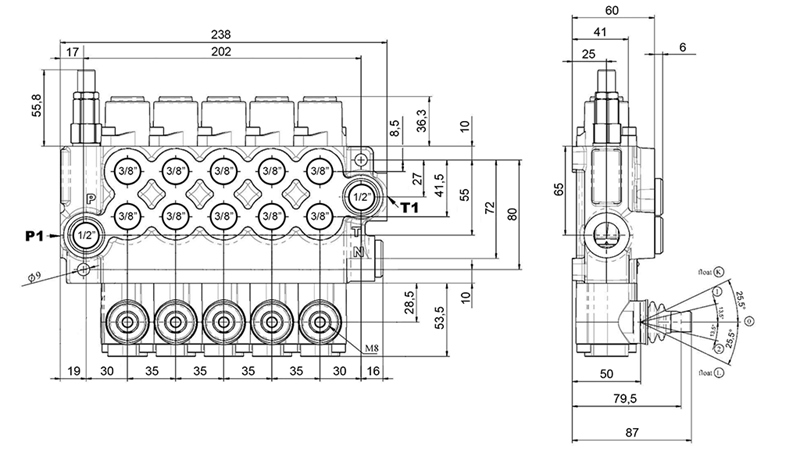

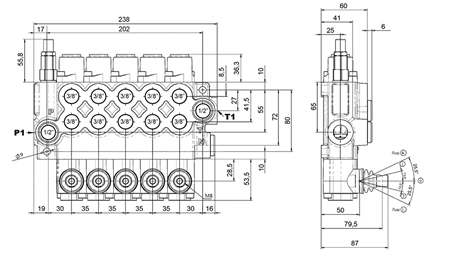

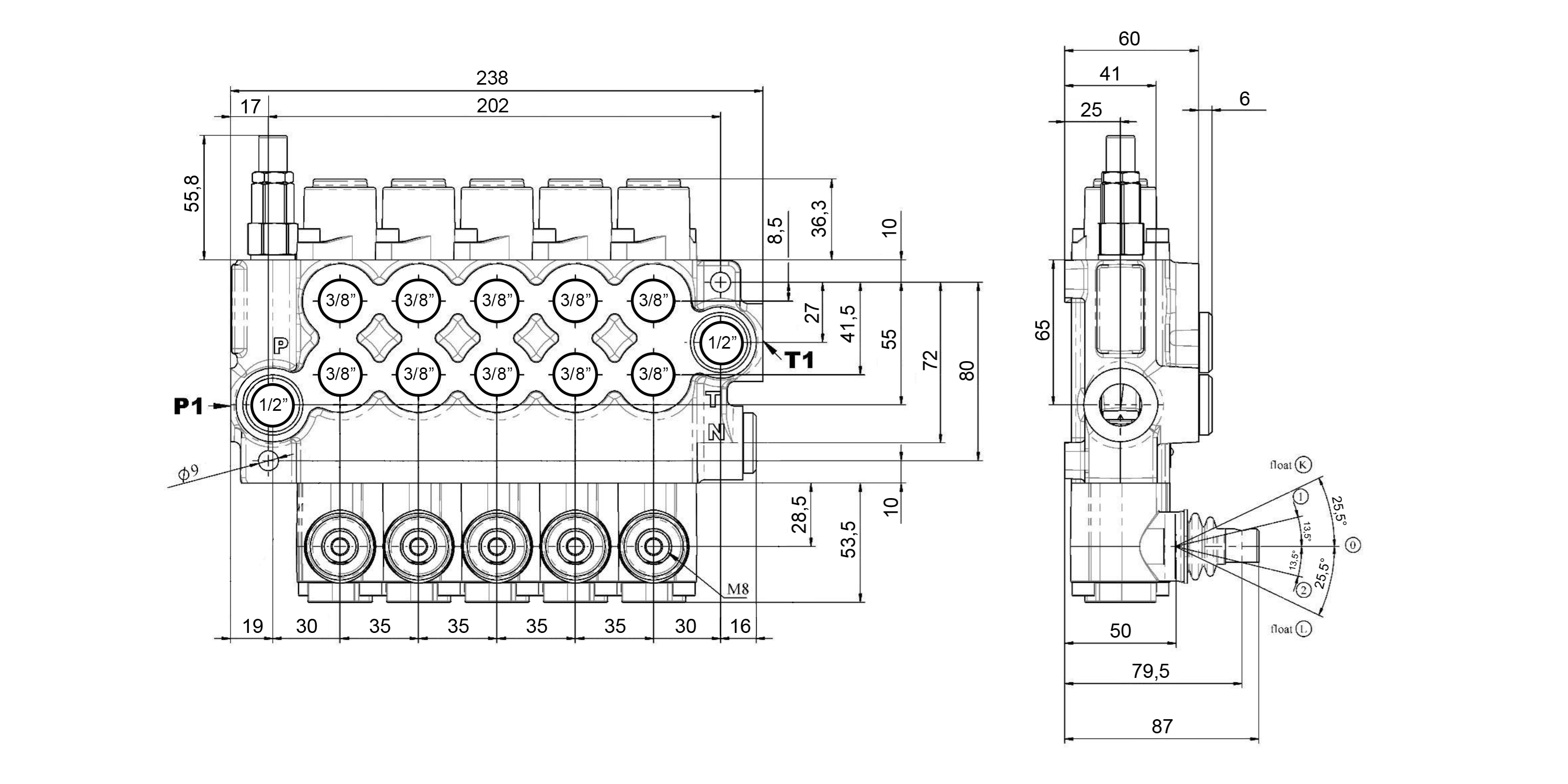

Mitat

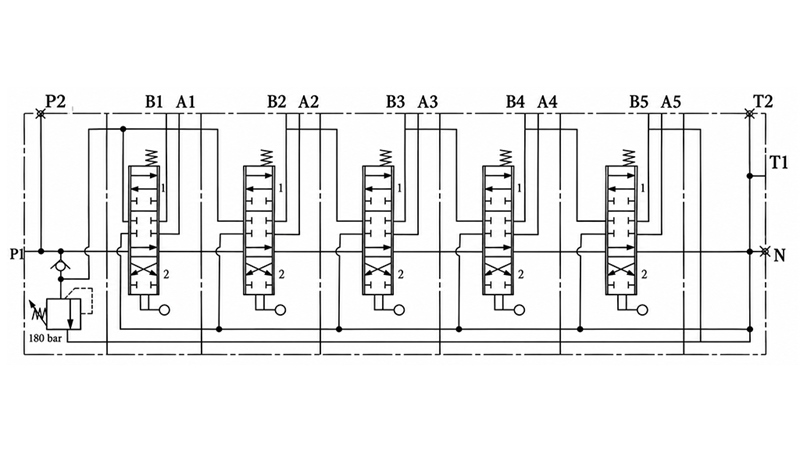

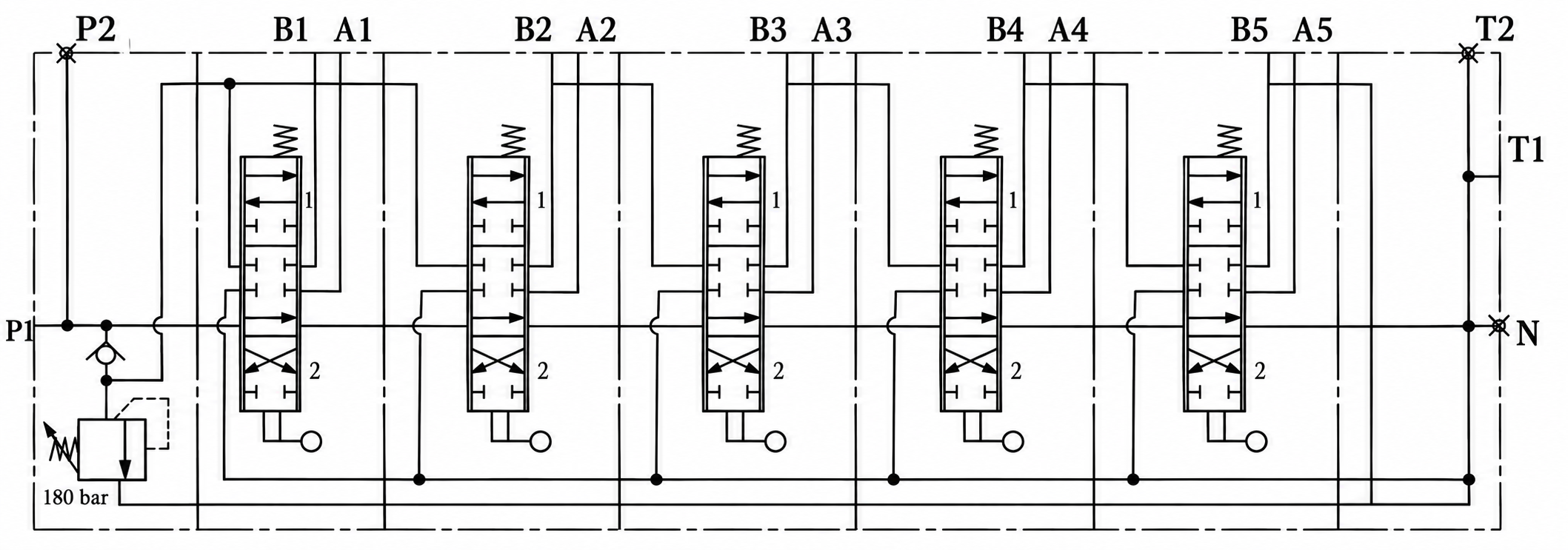

Hydraulikaavio
