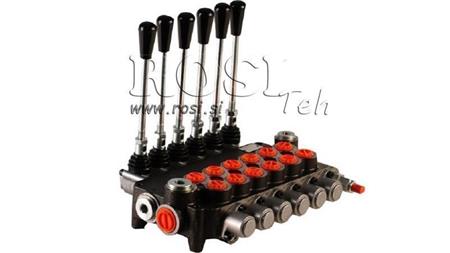

MANUAALINEN HYDRAULINEN VENTTIILI MONOBLOKKI 6xZ80
| Tekniset tiedot | |
| Toimittaja: | Bulgaria |
| Palautus tai vaihto: | 14 päivää |
| Takuu: | 6 kuukautta |
| Tuotteen paino: | 15,9 kg |
| Venttiilityyppi: | Z80-monoblock |
| Nimellisvirtaus: | 80 L/min |
| Lohkojen määrä: | 6 |
| Rungon materiaali: | Valurauta |
| Karan materiaali: | Hiiliteräs (halkaisija 18 mm) |
| Käyttö: | Mekaaninen (ohjausvivulla) |
| Hydraulipiiri: | Rinnankytkentä |
| Maks. paine (portti T): | 35 bar (paluupaine) |
| Maks. paine (portti P): | 315 bar (tulopaine) |
| Maks. paine (portit A ja B): | 315 bar (työpaine) |
| Tehtaalla asetettu paineenrajoitusventtiili: | 180 bar |
| Paineenrajoitusventtiilin säätöalue: | 120-250 bar |
| Sisäinen vuoto: | 8 cm³/min, kun Δp = 100 bar lämpötilassa 40°C |
| Käyttölämpötila: | -40°C – +60°C |
| Öljyn käyttölämpötila: | -20°C – +80°C NBR-tiivisteillä, -20°C – +100°C FPM-tiivisteillä |
| Öljyn viskositeetti: | 15–75 mm²/s (suositeltu) |
Kuvaus
Z80-hydrauliset monoblock-venttiilit on suunniteltu hydrauliöljyn virtauksen luotettavaan ja tarkkaan ohjaukseen pumpun ja hydraulitoimilaitteiden välillä. Niitä on saatavana 1–6 lohkon versioina, mikä mahdollistaa yhdestä kuuteen riippumattoman hydraulitoiminnon ohjauksen järjestelmän vaatimusten mukaan.
Jokaisessa lohkossa on A- ja B-työportit. Vakiomallinen BSP-versio käyttää G 1/2 -liitäntää P-painetulolle, G 3/4 -liitäntää T-paluuliitännälle sekä G 1/2 -liitäntöjä A- ja B-työporteille. Valitusta karakokoonpanosta riippuen venttiili soveltuu kaksitoimisten tai yksitoimisten hydraulisylinterien, hydraulimoottorien ja muiden hydraulitoimilaitteiden ohjaukseen.
Käsikäyttöisessä versiossa venttiiliä ohjataan mekaanisesti vivuilla. Yksittäisen vivun siirtäminen ohjaa hydrauliöljyn vastaavaan työporttiin ja ohjaa siten liitetyn toimilaitteen liikesuuntaa. Vapaa-asennossa kyseinen hydraulitoiminto ei aktivoidu.
Z80-venttiilien tärkeimmät edut:
- nimellisvirtaus: 80 l/min,
- suurin työpaine: 315 bar,
- saatavana 1–6 lohkolla,
- kompakti ja kestävä monoblock-rakenne,
- yksinkertainen ja suora käsikäyttö,
- yksittäisten hydraulitoimintojen riippumaton ohjaus,
- vakiomalliset hydrauliliitännät,
- soveltuu erilaisiin liikkuviin ja kiinteisiin hydraulijärjestelmiin.
Z80-venttiilit on varustettu pääpaineenrajoitusventtiilillä ja takaiskuventtiilillä. Niitä on saatavana rinnankytkentä- tai tandem-kokoonpanoina, ja lisävarusteena on Power Beyond (Carry Over) -liitäntä lisähydrauliventtiilien liittämistä varten.
Z80-hydrauliset monoblock-venttiilit soveltuvat käytettäviksi maatalous- ja metsäkoneissa sekä erilaisissa teollisissa ja liikkuvissa hydraulilaitteissa. Sopivan lohkomäärän ja karatyypin valinta mahdollistaa venttiilin mukauttamisen kunkin koneen tai käyttökohteen erityisiin hydraulitoimintoihin.

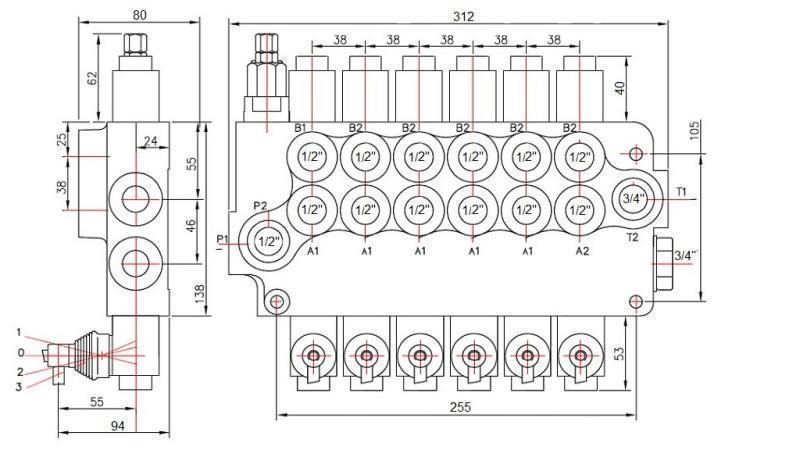

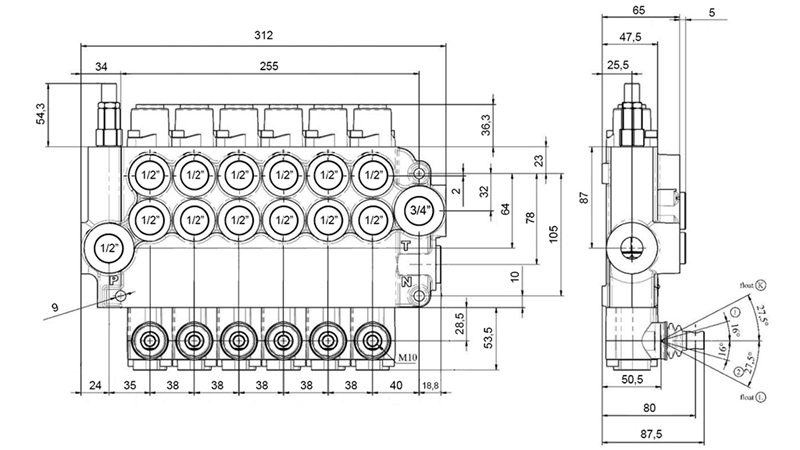

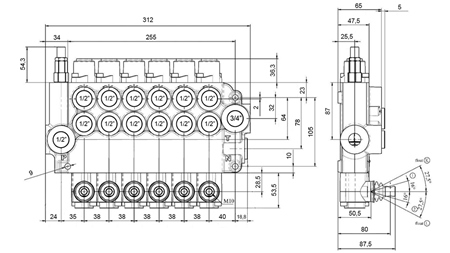

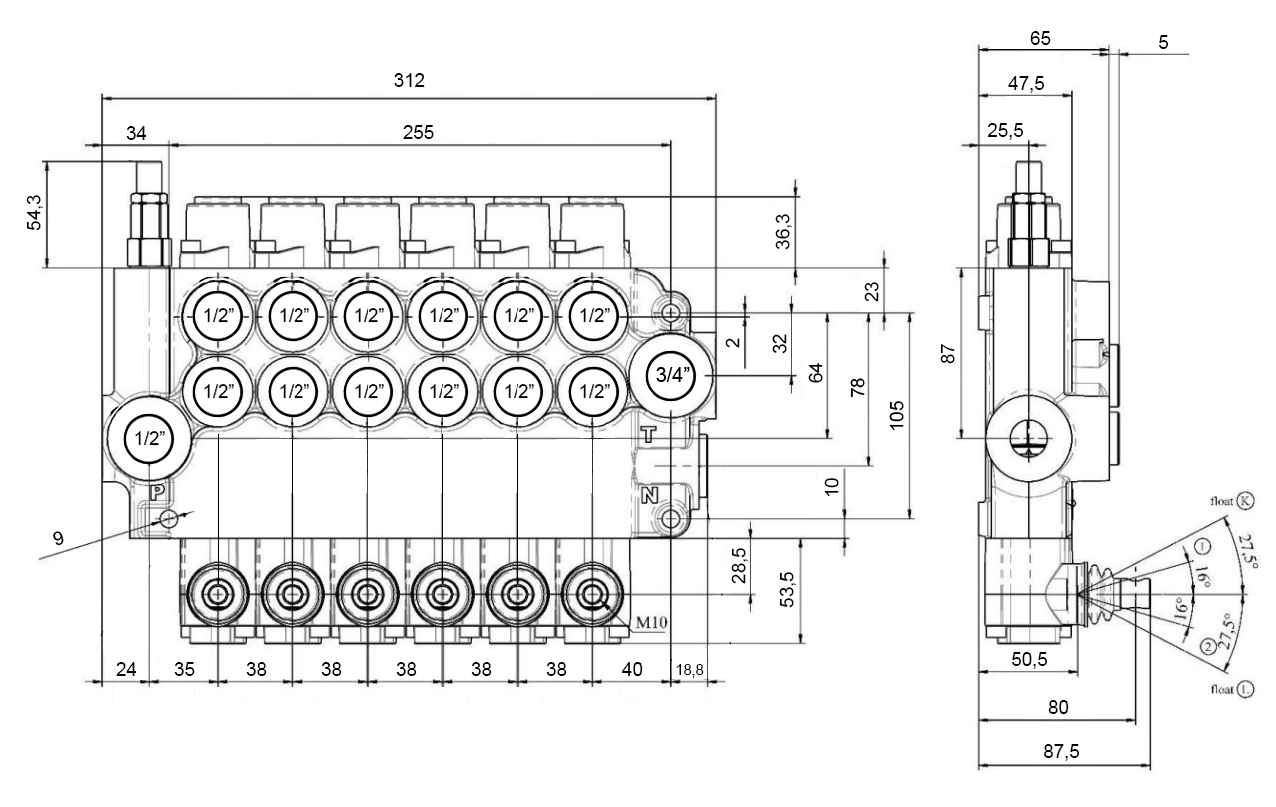

Mitat

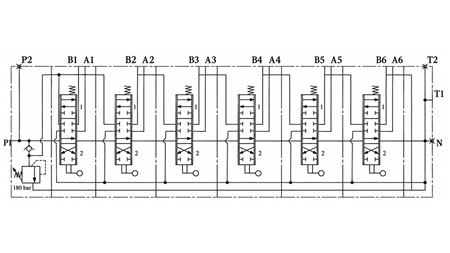

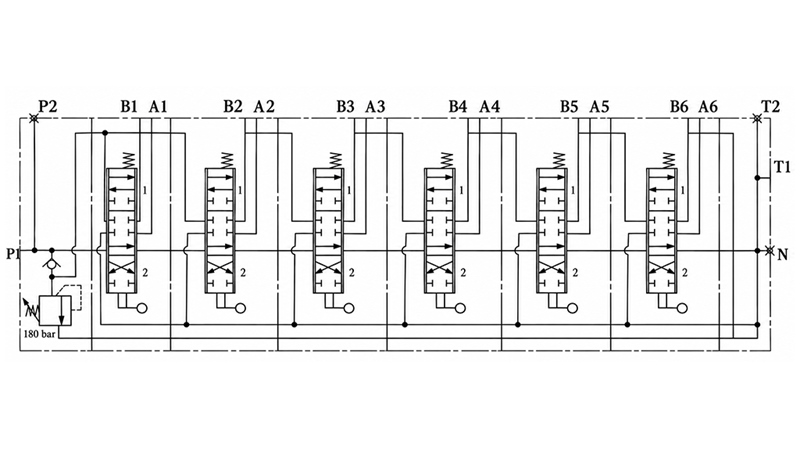

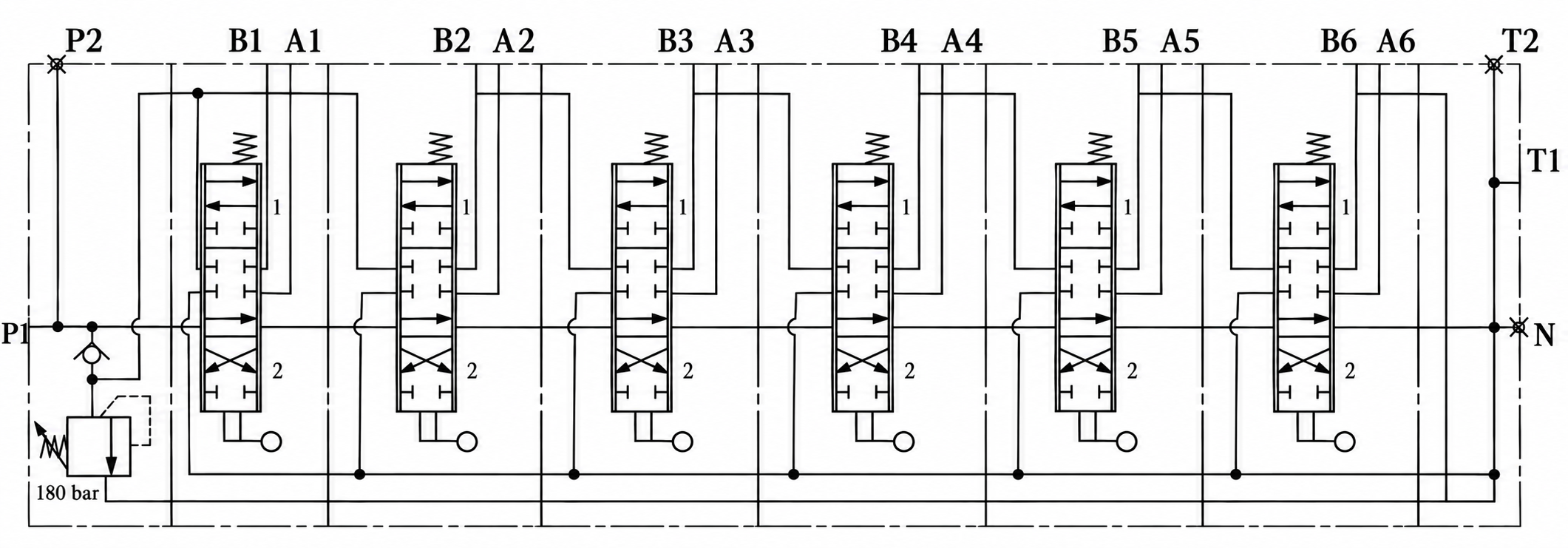

Hydraulikaavio
