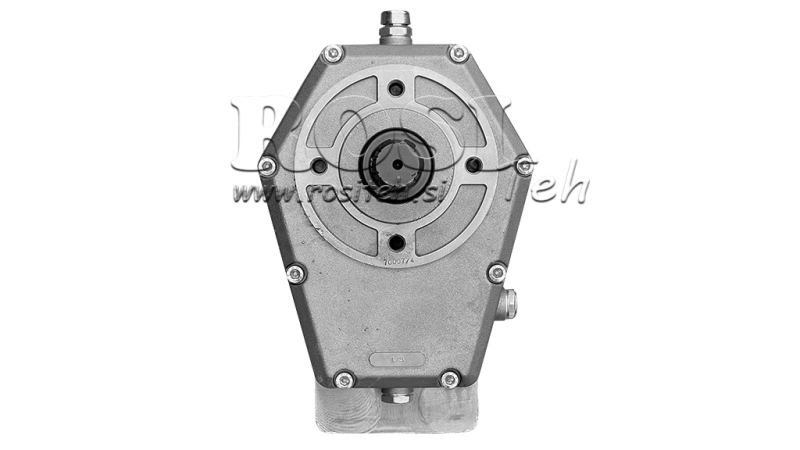

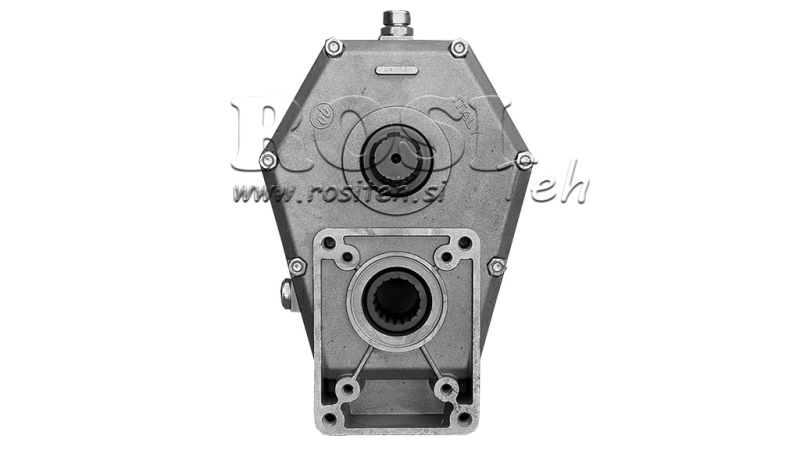

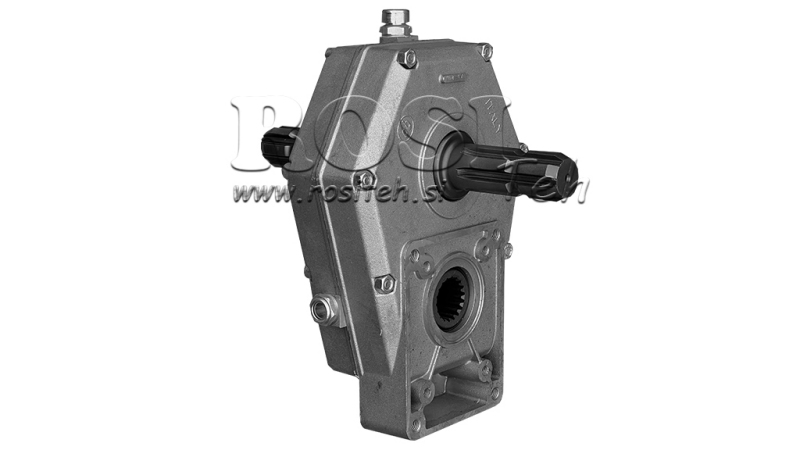

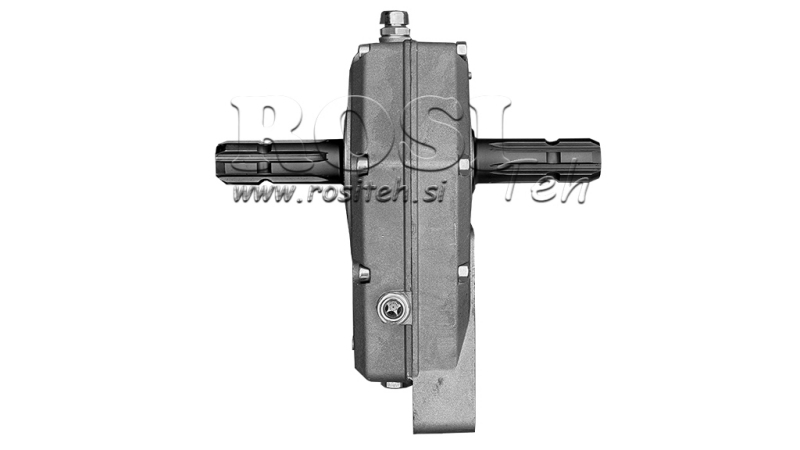

MULTIPLIKAATTORI GR.3 - 1:3 - UROSLIITIN (TULO) / UROSLIITIN (LÄHTÖ)

MITAT

KÄYTTÖOHJEET

1. Tarkoitettu käyttö

Vaihteisto on mekaaninen voimansiirto, joka lisää ulostuloakselin pyörimisnopeutta ja mahdollistaa hydraulisen hammaspyöräpumpun käytön traktorin PTO-akselin kautta.

Sitä käytetään vetämään:

- hydraulisia voimalaitteita,

- metsäkoneiden vinssit,

- puunhalkaisukoneet,

- muita hydraulisia laitteita.

2. Asennusasento

Vaihteisto on asennettava oikeaan toimintasijaintiin, jotta vaihteet voitelisivat asianmukaisesti. Suositeltu on vaakasuora asennus, jolloin sekä pumppu että vaihteisto ovat vaakasuorassa linjassa.

Tärkeää:

- vaihteisto on aina asennettava niin, että kotelon sisällä oleva öljy on kosketuksissa vaihteiston hammaspyöriin,

- pitkäaikainen käyttö ylösalaisin asennossa ei ole sallittua,

- vaihteisto on tuettava mekaanisesti (sitä ei saa pitää roikkumassa pelkästään PTO-akselin varassa).

3. Pyörimissuunta

Ennen asennusta tarkista PTO-akselin pyörimissuunta ja hydraulipumpulle vaadittu pyörimissuunta.

Väärä pyörimissuunta voi aiheuttaa pumpun vaurioitumisen, tiivisteiden vikaantumisen ja huonon öljynvirtauksen.

4. Öljyn voitelu

Vaihteisto on voideltava jatkuvasti kotelon sisällä öljyllä varmistaakseen vaihteiden oikean toiminnan. Suositeltu voiteluaine on SAE 90 vaihteistoöljy.

Vaihteisto täytetään öljyllä tarkistusmerkkiin asti.

Ennen ensimmäistä käyttökertaa poista täyttötulppa, täytä laite öljyllä tasomerkkiin asti ja sulje tulppa.

Tarkista öljytaso ennen jokaista käyttökertaa. Ensimmäinen öljynvaihto suositellaan 50 käyttötunnin jälkeen ja sen jälkeen 1500 käyttötunnin välein tai kerran vuodessa.

5. Käyttölämpötila

Vaihteiston kotelon normaali käyttölämpötila on 50 - 80 °C välillä. Jos lämpötila ylittää 90 °C, tarkista öljytaso, kuormitus ja asennon suoruus.

6. Huolto ja mahdolliset ongelmat
