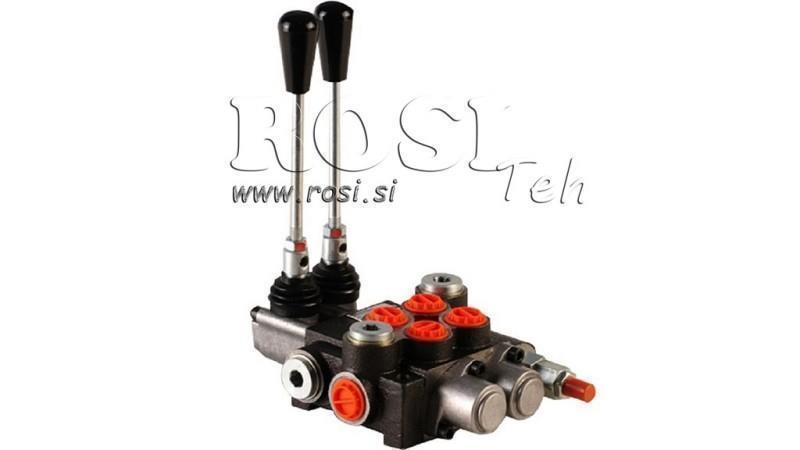

MANUAALINEN HYDRAULINEN VENTTIILI MONOBLOKKI 2xZ50
| Tekniset tiedot | |
| Toimittaja: | Bulgaria |
| Palautus tai vaihto: | 14 päivää |
| Takuu: | 6 kuukautta |
| Tuotteen paino: | 4,5 kg |
| Venttiilityyppi: | Z50 monoblock |
| Nimellisvirtaus: | 50 L/min |
| Lohkojen määrä: | 2 |
| Rungon materiaali: | Valurauta |
| Karan materiaali: | Hiiliteräs (halkaisija 16 mm) |
| Käyttö: | Mekaaninen (ohjausvivulla) |
| Hydrauliikkapiiri: | Rinnankytkentä |
| Maks. paine (liitäntä T): | 35 bar (paluupaine) |
| Maks. paine (liitäntä P): | 315 bar (tulopaine) |
| Maks. paine (liitännät A ja B): | 315 bar (työpaine) |
| Tehtaalla asetettu paineenrajoitusventtiili: | 180 bar |
| Paineenrajoitusventtiilin säätöalue: | Jousesta riippuen: 50–120 / 120–250 / 220–315 bar |
| Sisäinen vuoto: | 7 cm³/min, kun Δp = 100 bar ja 40°C |
| Käyttölämpötila: | -40°C ... +60°C |
| Öljyn käyttölämpötila: | -20°C ... +80°C NBR-tiivisteillä |
| Öljyn viskositeetti: | 15–75 mm²/s (suositus) |
Kuvaus
Z50 hydrauliset monoblock-suuntaventtiilit on suunniteltu hydraulisen öljyvirtauksen luotettavaan ja tarkkaan käsiohjaukseen pumpun ja hydraulisten toimilaitteiden välillä. Niitä on saatavana 1–7 lohkolla, mikä mahdollistaa yhdestä seitsemään erillisen hydraulitoiminnon ohjaamisen hydraulijärjestelmän vaatimusten mukaan.
Jokaisessa lohkossa on A- ja B-työliitännät G 3/8" -kierteillä hydraulisylinterin, hydraulimoottorin tai muun kaksitoimisen hydraulisen toimilaitteen liittämistä varten. Pääpaineliitännässä P ja paluuliitännässä T on G 1/2" -kierteet.
Venttiiliä käytetään mekaanisesti ohjausvivuilla. Yksittäisen vivun siirtäminen ohjaa hydrauliöljyn jompaankumpaan työliitäntään ja ohjaa liitetyn toimilaitteen liikesuuntaa. Neutraaliasennossa kyseinen hydraulitoiminto ei ole aktivoituna.
Z50-venttiilien tärkeimmät edut:
- saatavana 1–7 lohkolla,
- kompakti monoblock-rakenne,
- yksinkertainen ja suora käsiohjaus,
- yksittäisten hydraulitoimintojen riippumaton ohjaus,
- vakiomalliset hydrauliliitännät,
- vankka rakenne maatalous- ja työkonekäyttöön.
Z50 hydrauliset monoblock-venttiilit soveltuvat käytettäväksi maatalous- ja metsäkoneissa sekä erilaisissa teollisuuden ja liikkuvan kaluston hydraulilaitteissa. Sopivan lohkomäärän valinta mahdollistaa venttiilin sovittamisen tietyn koneen tai käyttökohteen edellyttämien hydraulitoimintojen määrään.

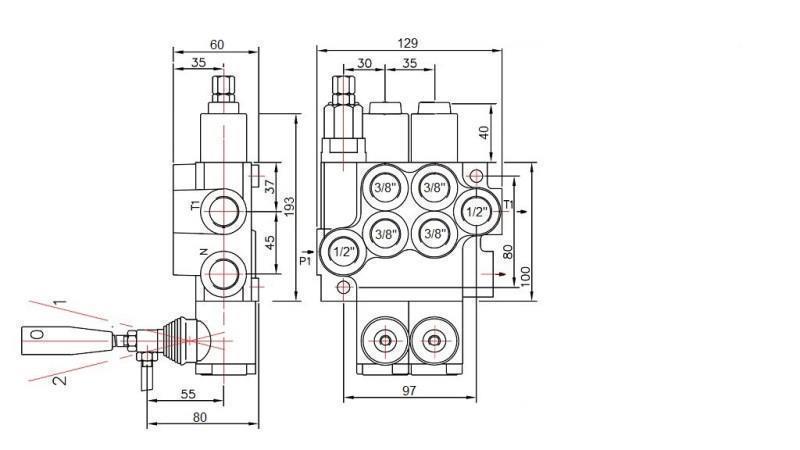

Mitat

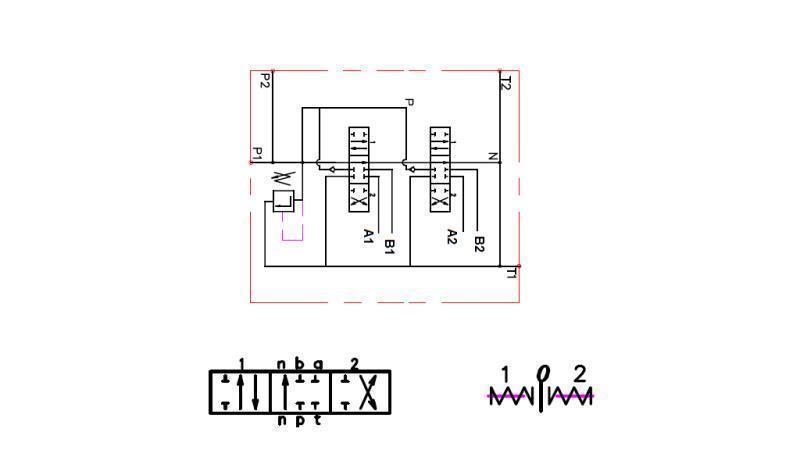

Hydrauliikkakaavio
