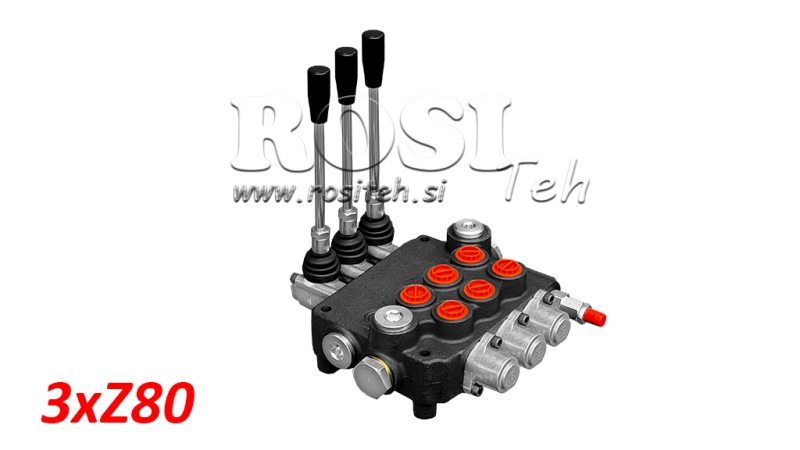

MANUAALINEN HYDRAULINEN VENTTIILI MONOBLOKKI 3xZ80
| Tekniset tiedot | |
| Toimittaja: | Bulgaria |
| Palautus tai vaihto: | 14 päivää |
| Takuu: | 6 kuukautta |
| Tuotteen paino: | 9,3 kg |
| Venttiilityyppi: | Z80-monoblock |
| Nimellisvirtaus: | 80 L/min |
| Lohkojen määrä: | 3 |
| Rungon materiaali: | Valurauta |
| Karan materiaali: | Hiiliteräs (halkaisija 18 mm) |
| Käyttö: | Mekaaninen (ohjausvivulla) |
| Hydraulikytkentä: | Rinnankytkentä |
| Enimmäispaine (liitäntä T): | 35 bar (paluupaine) |
| Enimmäispaine (liitäntä P): | 315 bar (tulopaine) |
| Enimmäispaine (liitännät A ja B): | 315 bar (työpaine) |
| Tehtaalla asetettu paineenrajoitusventtiili: | 180 bar |
| Paineenrajoitusventtiilin säätöalue: | 120-250 bar |
| Sisäinen vuoto: | 8 cm³/min, kun Δp = 100 bar ja 40°C |
| Käyttölämpötila: | -40°C ... +60°C |
| Öljyn käyttölämpötila: | -20°C ... +80°C NBR-tiivisteillä, -20°C ... +100°C FPM-tiivisteillä |
| Öljyn viskositeetti: | 15–75 mm²/s (suositeltu) |
Kuvaus
Z80-hydrauliset monoblock-venttiilit on suunniteltu hydrauliöljyn virtauksen luotettavaan ja tarkkaan ohjaukseen pumpun ja hydraulisten toimilaitteiden välillä. Niitä on saatavana 1–6 lohkon versioina, mikä mahdollistaa yhdestä kuuteen itsenäisen hydraulitoiminnon ohjauksen järjestelmän vaatimusten mukaan.
Jokaisessa lohkossa on A- ja B-työliitännät. Vakiomallisessa BSP-versiossa P-painetuloliitäntä on G 1/2, T-paluuliitäntä G 3/4 ja A- ja B-työliitännät G 1/2. Valitusta karakokoonpanosta riippuen venttiili soveltuu kaksitoimisten tai yksitoimisten hydraulisylintereiden, hydraulimoottoreiden ja muiden hydraulisten toimilaitteiden ohjaukseen.
Käsikäyttöisessä versiossa venttiiliä ohjataan mekaanisesti vivuilla. Yksittäisen vivun liikuttaminen ohjaa hydrauliöljyn vastaavaan työliitäntään ja ohjaa näin liitetyn toimilaitteen liikesuuntaa. Keskiasennossa kyseinen hydraulitoiminto ei ole aktivoituna.
Z80-venttiilien tärkeimmät edut:
- nimellisvirtaus: 80 l/min,
- enimmäistyöpaine: 315 bar,
- saatavana 1–6 lohkolla,
- kompakti ja tukeva monoblock-rakenne,
- yksinkertainen ja suora käsikäyttö,
- yksittäisten hydraulitoimintojen itsenäinen ohjaus,
- vakiomalliset hydrauliikkaliitännät,
- soveltuu erilaisiin liikkuviin ja kiinteisiin hydraulijärjestelmiin.
Z80-venttiilit on varustettu pääpaineenrajoitusventtiilillä ja takaiskuventtiilillä. Niitä on saatavana rinnan- tai tandemkytkentäisinä, lisävarusteena Power Beyond (Carry Over) -liitäntä lisähydrauliikkaventtiilien kytkemistä varten.
Z80-hydrauliset monoblock-venttiilit soveltuvat käytettäviksi maatalous- ja metsäkoneissa sekä erilaisissa teollisissa ja liikkuvissa hydrauliikkalaitteissa. Sopivan lohkomäärän ja karatyypin valinnalla venttiili voidaan mukauttaa kunkin koneen tai käyttökohteen erityisiin hydraulitoimintoihin.
Mitat
Hydraulikaavio
