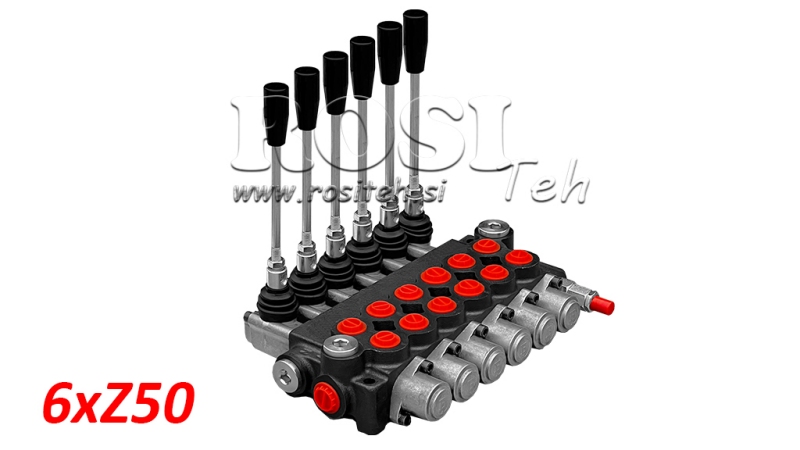

MANUAALINEN HYDRAULINEN VENTTIILI MONOBLOKKI 6xZ50
| Tekniset tiedot | |
| Toimittaja: | Bulgaria |
| Palautus tai vaihto: | 14 päivää |
| Takuu: | 6 kuukautta |
| Tuotteen paino: | 10 kg |
| Venttiilityyppi: | Z50 monoblock |
| Nimellisvirtaus: | 50 L/min |
| Lohkojen määrä: | 6 |
| Rungon materiaali: | Valurauta |
| Karan materiaali: | Hiiliteräs (halkaisija 16 mm) |
| Käyttö: | Mekaaninen (ohjausvivulla) |
| Hydraulipiiri: | Rinnankytkentä |
| Maks. paine (liitäntä T): | 35 bar (paluupaine) |
| Maks. paine (liitäntä P): | 315 bar (tulopaine) |
| Maks. paine (liitännät A ja B): | 315 bar (työpaine) |
| Tehtaalla asetettu paineenrajoitusventtiili: | 180 bar |
| Paineenrajoitusventtiilin säätöalue: | Jousesta riippuen: 50–120 / 120–250 / 220–315 bar |
| Sisäinen vuoto: | 7 cm³/min, kun Δp = 100 bar ja 40°C |
| Käyttölämpötila: | -40°C – +60°C |
| Öljyn käyttölämpötila: | -20°C – +80°C NBR-tiivisteillä |
| Öljyn viskositeetti: | 15–75 mm²/s (suositeltu) |
Kuvaus
Z50-hydrauliikan monoblock-suuntaventtiilit on suunniteltu hydrauliöljyn virtauksen luotettavaan ja tarkkaan käsiohjaukseen pumpun ja hydraulitoimilaitteiden välillä. Niitä on saatavana 1–7 lohkon versioina, mikä mahdollistaa yhdestä seitsemään riippumattoman hydraulitoiminnon ohjauksen hydraulijärjestelmän vaatimusten mukaan.
Jokaisessa lohkossa on A- ja B-työliitännät G 3/8" -kierteillä hydraulisylinterin, hydraulimoottorin tai muun kaksitoimisen hydraulitoimilaitteen liittämistä varten. Pääpaineliitännässä P ja paluuliitännässä T on G 1/2" -kierteet.
Venttiiliä käytetään mekaanisesti ohjausvivuilla. Yksittäisen vivun siirtäminen ohjaa hydrauliöljyn jompaankumpaan työliitäntään, jolloin liitetyn toimilaitteen liikesuuntaa ohjataan. Neutraaliasennossa kyseinen hydraulitoiminto ei ole aktivoituna.
Z50-venttiilien tärkeimmät edut:
- saatavana 1–7 lohkolla,
- kompakti monoblock-rakenne,
- yksinkertainen ja suora käsikäyttö,
- yksittäisten hydraulitoimintojen riippumaton ohjaus,
- standardinmukaiset hydrauliliitännät,
- vankka rakenne maatalous- ja työkonekäyttöön.
Z50-hydrauliikan monoblock-venttiilit soveltuvat käytettäväksi maatalous- ja metsäkoneissa sekä erilaisissa teollisuuden ja liikkuvan kaluston hydrauliikkalaitteissa. Sopivan lohkomäärän valinnalla venttiili voidaan sovittaa tietyn koneen tai käyttökohteen edellyttämien hydraulitoimintojen määrään.
Mitat
Hydraulipiirikaavio
