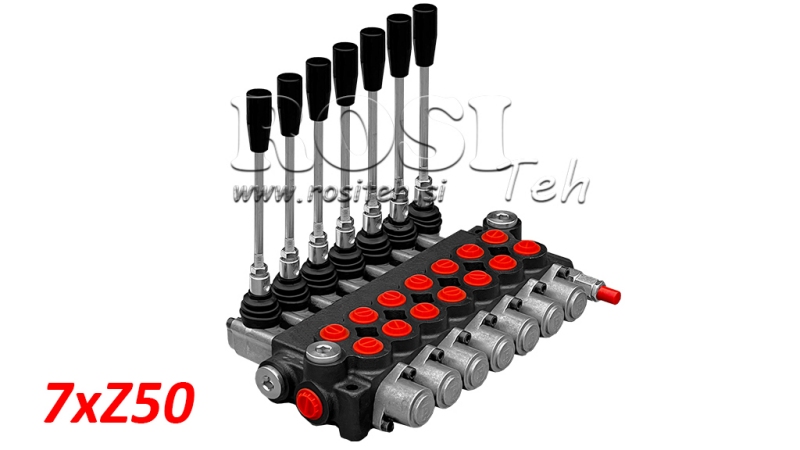

MANUAALINEN HYDRAULINEN VENTTIILI MONOBLOKKI 7xZ50
| Tekniset tiedot | |
| Toimittaja: | Bulgaria |
| Palautus tai vaihto: | 14 päivää |
| Takuu: | 6 kuukautta |
| Tuotteen paino: | 11,5 kg |
| Venttiilityyppi: | Z50-monoblock |
| Nimellisvirtaus: | 50 L/min |
| Lohkojen määrä: | 7 |
| Rungon materiaali: | Valurauta |
| Karan materiaali: | Hiiliteräs (halkaisija 16 mm) |
| Käyttö: | Mekaaninen (ohjausvivulla) |
| Hydraulipiiri: | Rinnakkainen |
| Maks. paine (portti T): | 35 bar (paluupaine) |
| Maks. paine (portti P): | 315 bar (tulopaine) |
| Maks. paine (portit A ja B): | 315 bar (työpaine) |
| Tehtaalla asetettu paineenrajoitusventtiili: | 180 bar |
| Paineenrajoitusventtiilin säätöalue: | Jousesta riippuen: 50–120 / 120–250 / 220–315 bar |
| Sisäinen vuoto: | 7 cm³/min, kun Δp = 100 bar ja 40°C |
| Käyttölämpötila: | -40°C – +60°C |
| Öljyn käyttölämpötila: | -20°C – +80°C NBR-tiivisteillä |
| Öljyn viskositeetti: | 15–75 mm²/s (suositeltu) |
Kuvaus
Z50-hydrauliset monoblock-suuntaventtiilit on suunniteltu hydraulöljyn virtauksen luotettavaan ja tarkkaan käsiohjaukseen pumpun ja hydraulisten toimilaitteiden välillä. Niitä on saatavana 1–7 lohkolla, mikä mahdollistaa yhdestä seitsemään erillisen hydraulitoiminnon ohjauksen hydraulijärjestelmän vaatimusten mukaan.
Jokaisessa lohkossa on A- ja B-työportit G 3/8" -kierteillä hydraulisylinterin, hydraulimoottorin tai muun kaksitoimisen hydraulisen toimilaitteen liittämistä varten. Pääpaineportissa P ja paluuportissa T on G 1/2" -kierteet.
Venttiiliä käytetään mekaanisesti ohjausvivuilla. Yksittäisen vivun liikuttaminen ohjaa hydraulöljyn jompaankumpaan työporttiin, jolloin liitetyn toimilaitteen liikesuuntaa ohjataan. Neutraaliasennossa kyseinen hydraulitoiminto ei ole aktivoituna.
Z50-venttiilien tärkeimmät edut:
- saatavana 1–7 lohkolla,
- kompakti monoblock-rakenne,
- yksinkertainen ja suora käsikäyttö,
- yksittäisten hydraulitoimintojen riippumaton ohjaus,
- vakiomalliset hydrauliliitännät,
- vankka rakenne maatalous- ja työkonekäyttöön.
Z50-hydrauliset monoblock-venttiilit soveltuvat käytettäviksi maatalous- ja metsäkoneissa sekä erilaisissa teollisuus- ja liikkuvan hydrauliikan laitteissa. Sopivan lohkomäärän valinnalla venttiili voidaan sovittaa tietyn koneen tai käyttökohteen edellyttämään hydraulitoimintojen määrään.
Mitat
Hydraulikaavio
